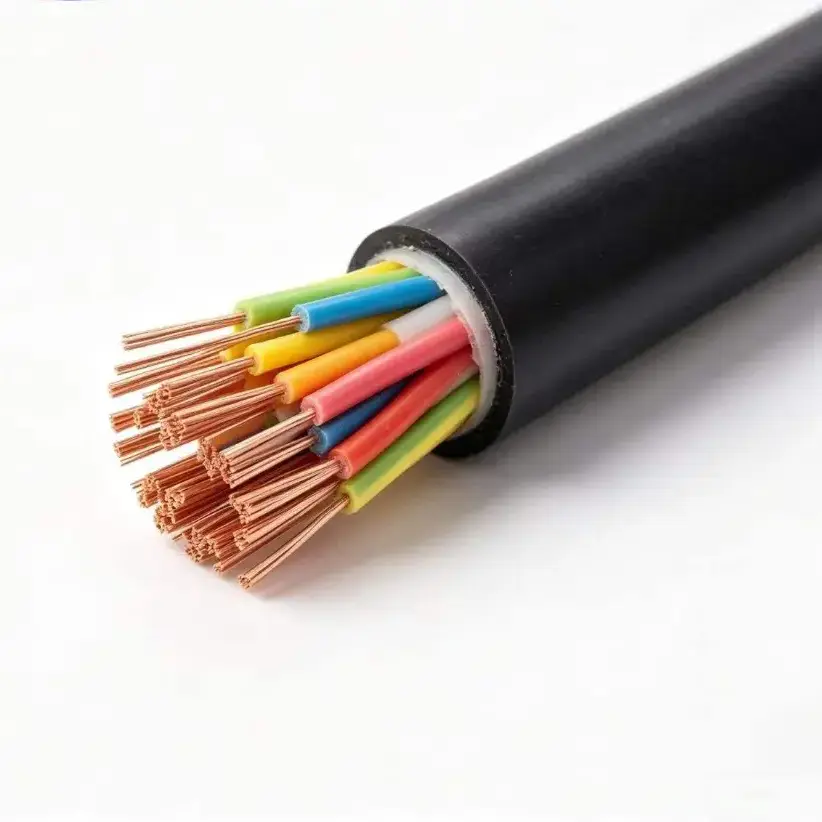

Kabel Kawalan Tembaga XLPE

Model Produk: KYJV, KYJVP, KYJV22, KYJY, dsb.

Kabel Kawalan Tembaga XLPE digunakan untuk kawalan voltan rendah, instrumentasi dan litar isyarat di mana sistem penebat perlu menampung suhu operasi yang dinaikkan. Pembinaan standard menggabungkan konduktor tembaga bebas oksigen ketulenan tinggi dengan penebat XLPE dan sarung luar PVC, dengan konfigurasi berperisai tidak berperisai, berperisai dan pita keluli tersedia untuk keadaan pemasangan yang berbeza.

Data teknikal yang dibekalkan menentukan voltan terkadar 450/750V, suhu operasi jangka panjang maksimum 90 °C dan keratan rentas konduktor standard daripada 0.75 hingga 6 mm². Bergantung pada litar dan kaedah peletakan, kabel boleh dibekalkan dengan konduktor pepejal atau fleksibel, konfigurasi teras berbilang, perisai, perisai atau pembinaan sifar halogen asap rendah WDZ.

Spesifikasi Produk, Dimensi dan Jadual Parameter Teknikal

Ciri-ciri Pembinaan dan Elektrik

1. Penebat XLPE

Polietilena bersilang membentuk lapisan penebat utama. Spesifikasi yang dibekalkan memberikan suhu operasi jangka panjang maksimum 90 °C dan toleransi beban lampau jangka pendek sebanyak 130 °C. Julat suhu ini adalah salah satu sebab utama untuk mempertimbangkan penebat XLPE apabila pemasangan kawalan mungkin beroperasi melebihi keadaan biasa pendawaian berpenebat PVC tujuan umum.

2. Pilihan Konduktor Kuprum

Konduktor ditentukan sebagai 99.99% kuprum bebas oksigen ketulenan tinggi. KYJV menggunakan konduktor pepejal Kelas 1, manakala KYJVR disenaraikan dengan konduktor fleksibel Kelas 5. Oleh itu, pembinaan konduktor boleh dipadankan dengan pendawaian tetap atau pemasangan di mana fleksibiliti tambahan diperlukan.

3. Sarung PVC dan Varian Kefungsian

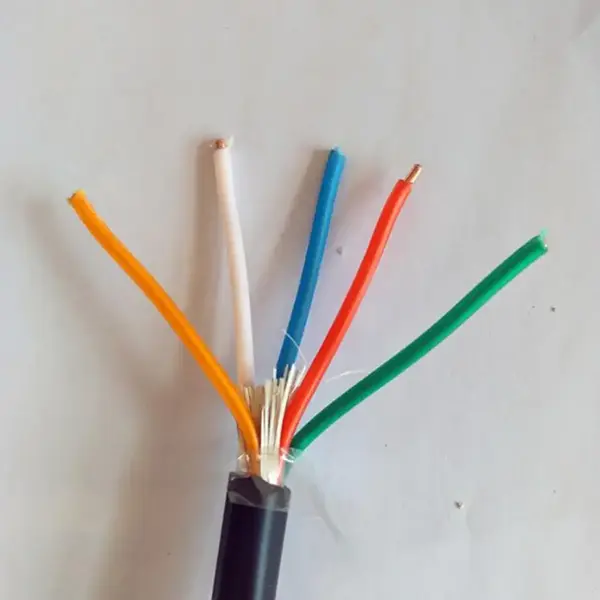

Sarung luar standard ialah PVC, dengan versi sifar halogen asap rendah WDZ tersedia sebagai pilihan yang dinaik taraf. KYJVP berperisai menambah perisai berjalin tembaga, manakala KYJV22 menggunakan perisai pita keluli untuk aplikasi yang memerlukan perlindungan mekanikal tambahan. Varian ini membolehkan pembinaan kabel dipadankan dengan pemasangan sekeliling dan bukannya menggunakan satu konfigurasi untuk setiap projek.

Memilih Konfigurasi yang Betul

Kuantiti teras hendaklah sepadan dengan bilangan litar kawalan, instrumentasi atau perlindungan yang dilayan oleh kabel. Julat standard meliputi 2 hingga 61 teras, manakala keratan rentas konduktor berjulat dari 0.75 hingga 6 mm². Saiz konduktor yang diperlukan hendaklah ditentukan daripada beban litar, penurunan voltan yang dibenarkan dan keadaan pemasangan dan bukannya dipilih semata-mata oleh bilangan teras.

Keadaan pemasangan menentukan sama ada perlindungan tambahan diperlukan. KYJV atau KYJVR tidak berperisai bertujuan untuk dulang kabel, saluran dalaman dan pendawaian parit kabel tetap. KYJVP boleh dipertimbangkan apabila gangguan elektromagnet menjadi kebimbangan, manakala KYJV22 bertujuan untuk pemasangan tertentu yang memerlukan perisai pita keluli dan perlindungan mekanikal. Nilai jejari lentur minimum yang dibekalkan juga harus dipertimbangkan semasa penghalaan.

Aplikasi Biasa

1. Tenaga dan Peralatan Elektrik

Kabel boleh digunakan untuk kawalan voltan rendah dan pendawaian isyarat yang berkaitan dengan peralatan PV, sistem storan tenaga, penyongsang, kabinet elektrik dan peralatan yang berkaitan. Penebat XLPE menyediakan julat suhu operasi jangka panjang 90 °C yang ditentukan untuk pemasangan yang suhu ambien atau peralatan memerlukan tahap prestasi penebat ini.

2. Automasi Perindustrian

Kabinet kawalan untuk alatan mesin, pam, kipas, sistem PLC dan peralatan proses mungkin memerlukan pendawaian kawalan berbilang teras dengan konfigurasi konduktor dan pemasangan yang berbeza. Versi konduktor fleksibel boleh memudahkan penghalaan di sekitar terminal dan kabinet peralatan, manakala versi terlindung tersedia untuk litar di mana gangguan elektromagnet perlu ditangani.

3. Infrastruktur Perbandaran dan Bangunan

Rangkaian kabel boleh digunakan dalam terowong utiliti bawah tanah, parit kabel, membina sistem elektrik dan pemasangan kawalan voltan rendah tetap yang lain. Jika kabel terdedah kepada beban mekanikal tambahan atau memerlukan pembinaan pengebumian terus, konfigurasi KYJV22 berperisai menyediakan pilihan pemasangan yang berbeza.

4. Kawalan dan Perlindungan Sistem Kuasa

Litar sekunder voltan rendah di pencawang, loji kuasa, bilik pengedaran dan peralatan elektrik boleh menggunakan kabel kawalan berbilang teras untuk pemerolehan isyarat, saling mengunci dan kawalan peralatan. Model akhir hendaklah dipadankan dengan fungsi litar, saiz konduktor, keperluan perisai dan kaedah pemasangan.

5. Peralatan Eksport dan Projek Kejuruteraan

Untuk peralatan elektrik dan projek kejuruteraan berorientasikan eksport, spesifikasi kabel hendaklah disahkan terhadap keperluan projek yang berkenaan sebelum pengeluaran. Dokumentasi, panjang penghantaran, jenis kekili dan sebarang rekod pemeriksaan yang diperlukan boleh ditentukan bersama-sama dengan model kabel dan pembinaan.

Pemeriksaan Teknikal Sebelum Memesan

Untuk sebut harga projek, maklumat asas biasanya termasuk model kabel, voltan terkadar, kelas konduktor, keratan rentas, kuantiti teras dan panjang yang diperlukan. Jika kabel akan dialihkan berhampiran peralatan yang menghasilkan gangguan elektromagnet, keperluan perisai hendaklah dinyatakan secara berasingan. Pengebumian terus atau pemasangan terdedah juga harus dikenal pasti supaya keperluan untuk perisai dapat dinilai.

Untuk pesanan eksport, pembungkusan dan dokumentasi hendaklah disahkan pada peringkat sebut harga. Spesifikasi yang dibekalkan menyenaraikan kekili plastik dan kekili kayu berfumigasi, bersama-sama dengan panjang penghantaran yang disesuaikan. Keperluan khas seperti pembinaan sifar halogen asap rendah WDZ atau versi tahan sejuk juga harus dinyatakan sebelum pengeluaran.

Soalan Lazim

1. Apakah piawaian yang ditetapkan untuk kabel ini?

Data produk yang dibekalkan menyenaraikan GB/T 9330 sebagai standard kebangsaan. Jika projek luar negara memerlukan piawaian tambahan, sijil atau dokumen pemeriksaan, keperluan tersebut hendaklah disahkan mengikut pasaran destinasi dan spesifikasi projek.

2. Apakah saiz konduktor dan kuantiti teras yang ada?

Keratan rentas konduktor standard ialah 0.75, 1.0, 1.5, 2.5, 4 dan 6 mm². Konfigurasi teras standard berjulat dari 2 hingga 61 teras, termasuk berbilang kiraan teras perantaraan. Kuantiti teras khas boleh dihasilkan mengikut keperluan projek.

3. Apakah suhu operasi penebat XLPE?

Data teknikal yang dibekalkan menentukan suhu operasi jangka panjang maksimum 90 °C dan toleransi beban lampau jangka pendek sebanyak 130 °C. Suhu peletakan minimum standard ialah ≥0 °C, manakala versi tahan sejuk disenaraikan untuk pemasangan terus pada -30 °C.

4. Bilakah versi berperisai atau berperisai diperlukan?

KYJVP berperisai boleh dipertimbangkan apabila gangguan elektromagnet perlu dikawal dalam isyarat atau litar kawalan. KYJV22 berperisai bertujuan untuk meletakkan keadaan yang memerlukan perlindungan mekanikal tambahan, termasuk pengebumian langsung bawah tanah yang ditentukan. Keperluan jejari lentur minimum adalah berbeza untuk pembinaan tidak berperisai, berperisai dan berperisai.

5. Apakah ujian elektrik yang dinyatakan sebelum penghantaran?

Spesifikasi yang dibekalkan menyenaraikan rintangan penebat ≥1000 MΩ·km pada 20 °C dan ujian voltan tahan produk siap 3000V/5min tanpa kerosakan. Jadual juga menyatakan pemeriksaan penuh sebelum penghantaran. Sebarang pemeriksaan khusus projek atau keperluan ujian pihak ketiga hendaklah disahkan sebelum pengeluaran.

6. Bolehkah panjang penghantaran dan pembinaan kabel disesuaikan?

ya. Data yang dibekalkan menyenaraikan panjang penghantaran tersuai dengan toleransi panjang yang dinyatakan sebanyak ±0.5%. Kuantiti teras khas, pembinaan konduktor fleksibel, perisai, perisai, pembinaan sifar halogen asap rendah WDZ dan versi tahan sejuk boleh ditentukan mengikut keperluan projek.
