Kabel Kawalan Tahan Api PVC tembaga

Model Produk Asas: N-KVV(NH-KVV).

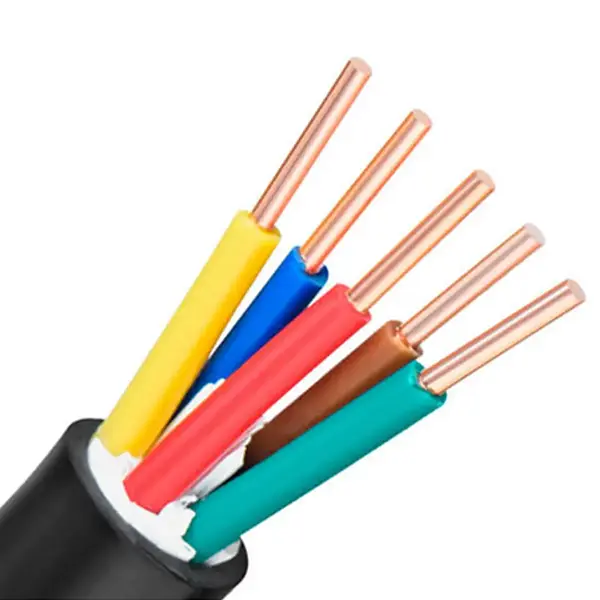

Kabel Kawalan Tahan Api PVC Tembaga menggabungkan konduktor tembaga, lapisan kalis api pita mika dan penebat PVC serta sarung untuk litar kawalan dan tambahan yang memerlukan pembinaan kabel kalis api. Kabel 450/750V bertujuan untuk aplikasi yang mengekalkan kesinambungan litar untuk tempoh tertentu di bawah pendedahan kebakaran adalah sebahagian daripada reka bentuk sistem. Bergantung pada pembinaan konduktor, kabel boleh dikonfigurasikan dengan konduktor tembaga Kelas 1 atau Kelas 5.

Pita mika membentuk lapisan kalis api utama di sekeliling konduktor, manakala pilihan konduktor yang fleksibel menjadikan kabel lebih mudah untuk dialirkan melalui dulang kabel, kabinet kawalan dan sambungan peralatan. Pemilihan spesifikasi hendaklah mengambil kira keratan rentas konduktor, kuantiti teras, keadaan pemasangan dan keperluan prestasi kebakaran sistem elektrik yang lengkap.

Dimensi Spesifikasi Produk dan Jadual Parameter Teknikal

Pembinaan Tahan Api dan Reka Bentuk Kabel

Lapisan Tahan Api Pita Mika

Pita mika diletakkan di sekeliling konduktor sebagai komponen utama tahan api. Di bawah pendedahan kebakaran, lapisan ini bertujuan untuk mengekalkan penebat elektrik untuk keadaan ujian yang ditentukan dan membantu mengekalkan kesinambungan litar untuk tempoh yang diperlukan. Penarafan tahan api sebenar hendaklah disahkan terhadap spesifikasi produk dan kaedah ujian yang berkenaan untuk projek tersebut.

Pilihan Konduktor Tembaga

Pembinaan konduktor boleh berdasarkan tembaga Kelas 1 atau Kelas 5 mengikut konfigurasi kabel yang diperlukan. Jadual teknikal menyediakan kuantiti konduktor, keratan rentas dan nilai rintangan DC 20℃, membolehkan parameter elektrik diperiksa sebelum pengesahan spesifikasi.

Penebat PVC dan Sarung

PVC menyediakan penebat utama di sekeliling konduktor dan menyumbang kepada perlindungan mekanikal keseluruhan kabel. Ketebalan penebat yang disenaraikan berubah dengan keratan rentas nominal, jadi spesifikasi kabel harus dipilih bersama dengan saiz konduktor yang diperlukan dan keadaan pemasangan.

Cara Kabel Sesuai dengan Sistem Kawalan Perlindungan Kebakaran

Kabel Kawalan Tahan Api PVC Tembaga bertujuan untuk litar di mana kawalan, penggera, pemantauan atau fungsi tambahan mungkin perlu kekal tersedia semasa kejadian kebakaran untuk tempoh tertentu. Litar biasa termasuk kabinet kawalan perlindungan kebakaran, peralatan ekzos asap, pam api dan sistem kawalan elektrik lain.

Fungsi tahan api harus dipertimbangkan sebagai sebahagian daripada reka bentuk litar lengkap. Penghalaan kabel, kaedah sokongan, peralatan yang disambungkan, persekitaran pemasangan dan klasifikasi rintangan api yang diperlukan semuanya boleh menjejaskan prestasi sistem akhir.

Senario Aplikasi

1. Kejuruteraan perlindungan kebakaran: Kabinet kawalan rangkaian perlindungan kebakaran, sistem penggera kebakaran, kipas ekzos asap dan litar kawalan pam air api.

2. Loji Kuasa: Kabinet kawalan elektrik, talian kawalan sekunder untuk set penjana dan pendawaian kawalan atau isyarat dalam bilik pengagihan kuasa.

3. Industri Metalurgi: Konsol operasi automatik dan litar kawalan untuk peralatan barisan pengeluaran di bengkel metalurgi.

4. Pembinaan Bangunan: Bilik mesin bawah tanah, sistem penghawa dingin pusat dan sistem kawalan rangkaian perlindungan kebakaran lif.

5. Industri Am: Peralatan rawatan air sisa, pengeringan saluran pengeluaran dan litar kawalan sokongan alatan mesin di mana pembinaan tahan api diperlukan.

Pertimbangan Pemilihan Praktikal

1. Keratan Rentas Konduktor

Keratan rentas yang diperlukan hendaklah ditentukan daripada beban elektrik, fungsi litar, rintangan konduktor yang dibenarkan dan keperluan pemasangan yang berkenaan. Data yang tersedia meliputi keratan rentas nominal daripada 0.5mm² hingga 6mm².

2. Kuantiti Teras

Kuantiti teras hendaklah sepadan dengan bilangan litar kawalan, penggera, pemantauan dan tambahan yang akan dibawa. Jadual menyenaraikan konfigurasi teras yang disyorkan melalui 61 teras, dengan kuantiti teras tersuai tersedia mengikut spesifikasi yang dibekalkan.

3. Fleksibiliti dan Laluan Pemasangan

Di mana kabel mesti melalui kabinet kawalan, dulang atau sambungan peralatan, pembinaan konduktor dan keadaan lentur yang dibenarkan harus dipertimbangkan bersama. Jejari lentur yang diperlukan hendaklah disahkan daripada spesifikasi kabel yang berkenaan dan bukannya diandaikan daripada jenis konduktor sahaja.

4. Keperluan Tahan Api

Kabel tahan api hendaklah dipilih mengikut tempoh ujian yang diperlukan, keadaan pendedahan kebakaran dan standard sistem. Kabel tidak boleh dinyatakan hanya dengan istilah "tahan api"; klasifikasi prestasi yang diperlukan dan dokumentasi ujian sokongan juga harus disahkan.

Pengesahan Kualiti dan Teknikal

Untuk perolehan projek, titik pengesahan utama termasuk bahan dan pembinaan konduktor, keratan rentas nominal, rintangan konduktor, konfigurasi pita mika, ketebalan penebat PVC dan dimensi kabel siap. Ciri-ciri yang boleh diukur ini menyediakan asas praktikal untuk membandingkan kabel yang dibekalkan dengan spesifikasi teknikal yang dipersetujui.

Untuk pesanan eksport atau kejuruteraan, Qiancheng boleh menyelaraskan dokumentasi produk yang diperlukan mengikut spesifikasi kabel dan keperluan projek. Jika laporan ujian rintangan kebakaran, sijil atau dokumen pemeriksaan tertentu diperlukan, ia harus dikenal pasti sebelum pengesahan pesanan supaya dokumentasi yang berkenaan boleh disemak terhadap konfigurasi kabel sebenar.

Soalan Lazim

Apakah voltan terkadar bagi Kabel Kawalan Tahan Api PVC Tembaga ini?

Voltan terkadar ialah 450/750V. Ia bertujuan untuk kawalan, pemantauan dan litar tambahan di mana pembinaan tahan api yang ditentukan diperlukan.

Apakah bahan yang menyediakan fungsi tahan api?

Pita mika digunakan sebagai lapisan tahan api di sekeliling konduktor. Fungsinya adalah untuk membantu mengekalkan penebat elektrik dan kesinambungan litar di bawah keadaan ujian kebakaran yang ditetapkan.

Apakah saiz konduktor yang diliputi oleh jadual spesifikasi?

Jadual meliputi keratan rentas nominal daripada 0.5mm² hingga 6mm², dengan konfigurasi konduktor yang sepadan, ketebalan penebat PVC dan nilai rintangan konduktor DC 20℃.

Berapa banyak teras boleh dikonfigurasikan?

Nombor teras yang disyorkan yang disenaraikan ialah 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 dan 61. Kuantiti teras tersuai boleh dibincangkan mengikut spesifikasi projek.

Di manakah Kabel Kawalan Tahan Api PVC Tembaga ini boleh digunakan?

Ia boleh digunakan dalam sistem kawalan perlindungan kebakaran, litar kawalan loji kuasa, peralatan metalurgi, membina sistem mekanikal dan elektrik, peralatan rawatan air sisa dan aplikasi kawalan industri lain di mana pembinaan kabel tahan api diperlukan.

Apakah maklumat yang perlu disediakan untuk sebut harga projek?

Untuk pengesahan spesifikasi, adalah berguna untuk menyediakan model yang diperlukan, keratan rentas konduktor, kuantiti teras, panjang kabel, persekitaran pemasangan, keperluan tahan api dan sebarang dokumen teknikal atau rekod pemeriksaan yang diperlukan.
