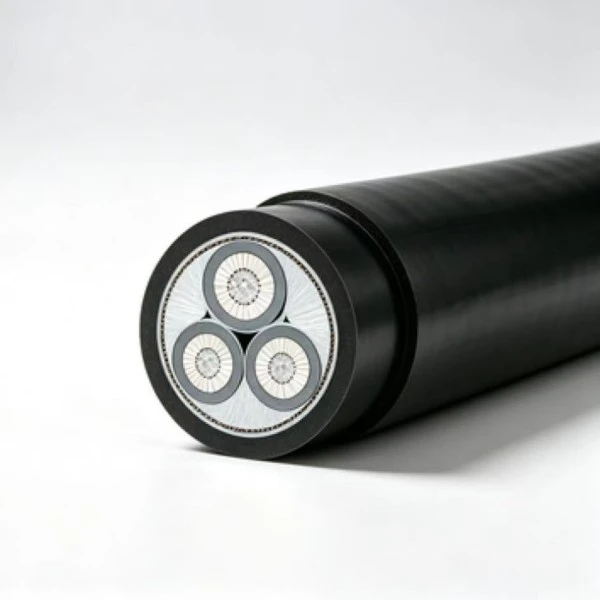

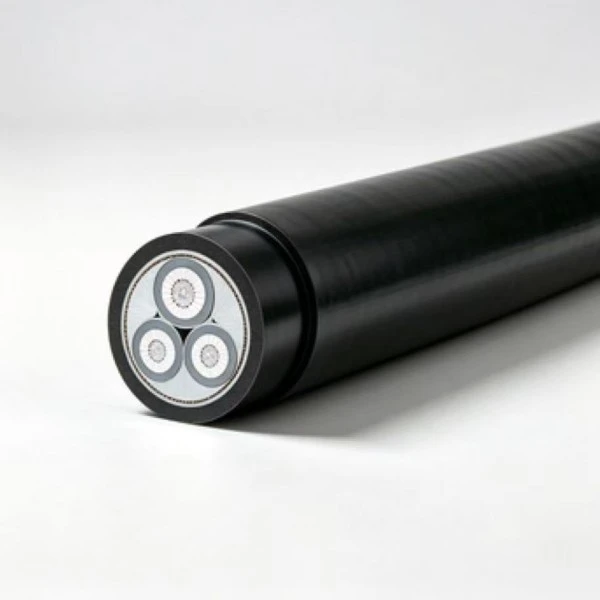

Kabel Kuasa Voltan Rendah Aluminium XLPE menggunakan konduktor aluminium dengan penebat XLPE untuk pengagihan kuasa voltan rendah 0.6/1 kV. Konduktor aluminium mengurangkan berat kabel berbanding dengan pembinaan tembaga, manakala XLPE menyediakan penebat elektrik yang stabil pada suhu operasi yang ditetapkan. Kabel boleh dikonfigurasikan untuk pemasangan tetap di kilang, sistem pengedaran luar, parit kabel dan aplikasi lain di mana keadaan peletakan sepadan dengan spesifikasi produk.
|
Keratan rentas nominal (mm²) |
Ketebalan penebat (mm) |
Ketebalan sarung (mm) |
Diameter luar kabel anggaran (mm) |
Rintangan DC konduktor (Ω/km)Al |
Uji voltan (kV/5min) |
Ampacity dalam udara (A) (A)-Al |
Ampacity dalam tanah yang ditanam terus(A)-Al |
|
1×1.5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2.5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7.41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4.61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3.08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1.91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1.20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0.868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0.641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0.443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0.320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0.253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0.206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0.164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0.125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0.100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0.0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0.0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0.0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0.0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0.0291 |
3.5 |
1050 |
875 |
|
Gred voltan Uo/U （kV） |
Keperluan |
|
3.6/6, 6/6 |
Pelepasan separa ≤ 10 pC pada 1.73U₀ |
|
8.7/10, 12/20 |
Pelepasan separa ≤ 10 pC pada 1.73U₀ |
|
30/18, 21/35 |
Pelepasan separa ≤ 10 pC pada 1.73U₀ |
|
26/35 |
Pelepasan separa ≤ 10 pC pada 1.73U₀ |
Untuk kabel teras tunggal, jejari lentur yang dibenarkan ialah \(20\times(d+D)\pm5\%\).
Untuk kabel berbilang teras, jejari lentur yang dibenarkan ialah \(15\times(d+D)\pm5\%\).
D = diameter luar sebenar kabel (mm)
d = Diameter sebenar konduktor (mm)
Pra-pemanasan adalah wajib apabila meletakkan di bawah 0 ℃. Kabel hendaklah dikendalikan dan dipasang mengikut prosedur peletakan suhu rendah yang berkenaan untuk mengurangkan risiko kerosakan mekanikal pada penebat atau sarung.
Tiada sekatan pada perbezaan ketinggian peletakan menegak mengikut maklumat teknikal yang dibekalkan. Kaedah pemasangan, susunan penetapan dan berat kabel masih perlu dipertimbangkan semasa merancang laluan menegak.
|
Suhu udara |
||||||||||||||||
|
Suhu operasi(℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Suhu tanah |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Kabel Kuasa Voltan Rendah Aluminium XLPE boleh digunakan untuk pengedaran voltan rendah tetap di dalam bengkel kilang, gudang dan bangunan perindustrian lain. Penghalaan biasa termasuk dulang kabel dan sistem kabel yang dipasang di dinding. Apabila memilih saiz konduktor, beban yang disambungkan, susunan pemasangan, suhu ambien dan penurunan voltan yang diperlukan hendaklah diperiksa bersama.
Untuk pemasangan tetap luaran, kabel boleh disalurkan di sepanjang struktur yang sesuai, tiang utiliti atau sistem sokongan lain di mana dibenarkan oleh spesifikasi projek. Sarung menyediakan perlindungan untuk pendedahan luar biasa, manakala cahaya matahari jangka panjang, perubahan suhu, kelembapan dan beban mekanikal harus dipertimbangkan semasa pemasangan.
Parit kabel dan terowong utiliti menyediakan laluan biasa untuk litar pengagihan kuasa tetap. Pemasangan harus membenarkan pelesapan haba yang mencukupi dan menyediakan sokongan dan perlindungan yang sesuai. Dalam pemasangan tertutup atau berkumpulan, faktor pembetulan ampacity dan keadaan ambien sebenar harus dipertimbangkan dan bukannya menggunakan arus berkadar udara secara langsung.
Pengebumian terus boleh dipertimbangkan di mana pembinaan kabel, keadaan tanah dan perlindungan mekanikal memenuhi keperluan projek. Kedalaman pengebumian, saliran, pemuatan luaran dan kemungkinan penggalian pada masa hadapan perlu dikaji semula sebelum pemasangan. Langkah perlindungan mungkin diperlukan dalam tanah yang menghakis atau lokasi yang terdedah kepada daya mekanikal yang ketara.
Kabel boleh dipertimbangkan untuk pengagihan voltan rendah tetap dalam pengubahsuaian grid kuasa luar bandar dan kerja infrastruktur yang serupa. Konduktor aluminium mengurangkan berat kabel, yang boleh berguna di mana laluan kabel yang panjang memerlukan pengangkutan dan kerja pemasangan yang banyak. Saiz konduktor hendaklah mengikut beban yang dijangkakan, panjang laluan, keperluan penurunan voltan dan keadaan pemasangan.
A: Voltan terkadar ialah 0.6/1 kV untuk pengagihan kuasa voltan rendah am. Bergantung pada keadaan pembinaan dan projek, kaedah pemasangan boleh termasuk penghalaan overhed luar, parit kabel dan aplikasi tertanam terus tertentu. Penggunaan luar hendaklah mengambil kira cahaya matahari, hujan, suhu, perlindungan mekanikal dan sifat sarung yang ditentukan.
J: Untuk kabel teras tunggal, keperluan lenturan yang ditentukan ialah \(20\times(d+D)\pm5\%\), manakala keperluan untuk kabel berbilang teras ialah \(15\times(d+D)\pm5\%\). Pra-pemanasan diperlukan apabila suhu ambien meletakkan di bawah 0 ℃. Kabel tidak boleh dibengkokkan atau ditarik secara paksa pada suhu rendah kerana PVC atau bahan sarung polimer lain boleh menjadi kurang fleksibel.
J: Jadual teknikal yang dibekalkan meliputi keratan rentas nominal daripada 1.5 mm² hingga 1000 mm². Ketersediaan bergantung pada spesifikasi yang diperlukan dan jadual pengeluaran. Keperluan potong-ke-panjang dan penandaan kabel boleh dibincangkan untuk pesanan projek, dengan kuantiti, saiz konduktor dan tarikh penghantaran yang diperlukan disahkan sebelum pengeluaran.
J: Aluminium mempunyai ketumpatan yang lebih rendah daripada tembaga, mengurangkan berat kabel dan memudahkan pengangkutan dan pengendalian untuk banyak pemasangan. Bahan konduktor juga mempunyai kos bahan yang lebih rendah dalam banyak aplikasi. Walau bagaimanapun, pemilihan konduktor tidak seharusnya berdasarkan harga bahan sahaja; kapasiti pembawa arus, penurunan voltan, panjang laluan, kaedah sambungan dan keadaan pemasangan semuanya harus diperiksa.
A: Rekod pemeriksaan kilang yang berkaitan dan dokumen ujian elektrik boleh dibekalkan mengikut spesifikasi produk dan keperluan pesanan. Dokumentasi bahasa Inggeris boleh disediakan apabila diperlukan untuk semakan projek luar negara atau dokumentasi kastam. Sijil yang tepat, laporan ujian dan format dokumen hendaklah disahkan mengikut pasaran destinasi dan keperluan penerimaan projek.
J: Pengebumian terus hendaklah dijalankan hanya jika pembinaan kabel dan keadaan tapak memenuhi keperluan yang berkenaan. Lengan pelindung atau saluran boleh dipertimbangkan di mana kabel terdedah kepada kakisan tanah yang kuat, kelembapan tinggi, muatan kenderaan, aktiviti penggalian atau risiko mekanikal lain. Kedalaman pengebumian dan saliran yang betul juga harus dimasukkan dalam pelan pemasangan.
J: Masa utama bergantung pada keratan rentas konduktor, pembinaan kabel, kuantiti pesanan, kapasiti pengeluaran, keperluan pembungkusan dan dokumentasi. Spesifikasi standard mungkin mempunyai jadual pengeluaran yang lebih pendek apabila bahan dan kapasiti tersedia. Pesanan tersuai atau volum besar hendaklah disahkan dengan kilang terlebih dahulu supaya pengeluaran dan penghantaran dapat diselaraskan dengan jadual projek.
A: Perubahan arus yang dibenarkan dengan suhu ambien kerana keadaan pelesapan haba berubah apabila suhu sekeliling meningkat atau menurun. Oleh itu, pekali pembetulan yang disediakan dalam jadual teknikal perlu dipertimbangkan apabila memilih saiz konduktor dan kaedah pemasangan. Pengumpulan kabel, pengudaraan, suhu tanah dan keadaan pengebumian juga boleh menjejaskan arus sebenar yang dibenarkan.
Untuk pertanyaan projek, voltan yang diperlukan, keratan rentas konduktor, panjang kabel, kaedah pemasangan, keadaan persekitaran dan kuantiti perlu disediakan supaya spesifikasi dan dokumen teknikal yang sesuai dapat disahkan.
