Qiancheng, pengeluar kabel China, membekalkanWayar Bulat Bertebat PVC Aluminiumuntuk pengagihan kuasa voltan rendah tetap dan aplikasi pendawaian pembinaan. Menampilkan konduktor aluminium, penebat PVC dan sarung luar pelindung, kabel ini menggabungkan pembinaan ringan dengan penebat elektrik praktikal. Memahami spesifikasi, keperluan pemasangan dan ciri prestasinya membantu jurutera, kontraktor dan pasukan perolehan memilih kabel yang sesuai untuk sistem elektrik yang boleh dipercayai.
Wayar bulat bertebat PVC aluminium direka untuk pemasangan elektrik tetap di mana berat konduktor, perlindungan penebat dan kos projek adalah pertimbangan penting. Model BLVV Qiancheng mempunyai konduktor aluminium teras tunggal dengan penebat PVC dan sarung PVC luar, dinilai pada 300/500V. Keratan rentas konduktor tersedia antara 2.5 mm² hingga 70 mm² dalam spesifikasi yang disenaraikan. Panduan ini menerangkan pembinaan kabel, parameter teknikal, faedah utama, senario aplikasi, kriteria pemilihan dan langkah berjaga-jaga pemasangan untuk membantu pembeli membuat keputusan termaklum.

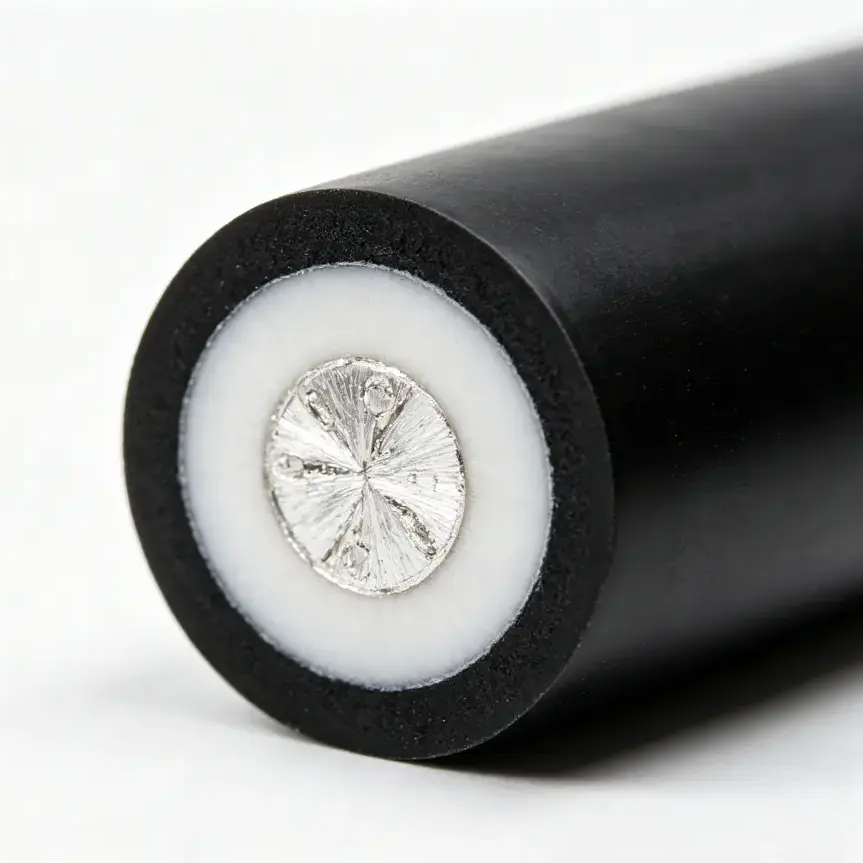

Wayar bulat berpenebat PVC aluminium ialah kabel elektrik yang menggunakan aluminium sebagai bahan pengalirnya dan polivinil klorida (PVC) sebagai penebatnya. Dalam pembinaan BLVV yang ditawarkan oleh Qiancheng, sarung luar PVC menyediakan lapisan pelindung tambahan di sekeliling konduktor berpenebat.
Kabel direka bentuk untuk pemasangan elektrik voltan rendah tetap. Voltan terkadarnya ialah 300/500V, menjadikan penggunaan yang betul dan pematuhan kepada peraturan elektrik tempatan penting apabila menentukannya untuk projek.
Gabungan aluminium dan PVC menangani beberapa keperluan praktikal:
Adalah penting untuk membezakan produk ini daripada kabel aluminium dengan penebat XLPE, kabel kuasa berperisai dan kord fleksibel. Penarafan elektrik, had suhu, ciri mekanikal dan kaedah pemasangannya mungkin berbeza dengan ketara.
Untuk maklumat khusus produk, lawati halaman produk Kawat Bulat Bertebat PVC Aluminium Qiancheng.
Prestasi kabel bergantung pada interaksi antara konduktor, penebat dan sarung luarnya. Setiap komponen mempunyai fungsi yang berbeza, dan struktur lengkap mesti memenuhi keperluan pemasangan yang dimaksudkan.
Konduktor aluminium membawa arus elektrik melalui litar. Berbanding dengan tembaga, aluminium adalah lebih ringan mengikut volum, yang boleh memberi manfaat apabila mengendalikan larian kabel yang panjang atau mengangkut kuantiti kabel yang banyak. Walau bagaimanapun, aluminium mempunyai kerintangan elektrik yang lebih tinggi daripada tembaga, jadi saiz konduktor mesti mengambil kira arus, penurunan voltan dan keadaan pemasangan.
Penebat PVC utama mengelilingi konduktor dan menyediakan pemisahan elektrik. Ketebalannya mesti sepadan dengan reka bentuk kabel yang ditentukan dan standard produk yang berkenaan. Penebat rosak, suhu operasi yang tidak sesuai atau pemasangan yang salah boleh menjejaskan keselamatan elektrik.
Sarung PVC luaran menambah lapisan perlindungan terhadap sentuhan mekanikal biasa dan pendedahan alam sekitar. Walaupun PVC boleh menawarkan rintangan yang berguna kepada lembapan dan lelasan, tahap perlindungan sebenar bergantung pada perumusan bahan, reka bentuk kabel, dan persekitaran operasi. Sarung PVC biasa tidak boleh diandaikan secara automatik untuk memberikan rintangan UV, prestasi kalis api, atau kesesuaian untuk pengebumian terus.
Pembinaan bulat teras tunggal yang terhasil bertujuan untuk aplikasi pendawaian tetap yang sesuai dan bukannya penggunaan tanpa had dalam setiap persekitaran dalaman atau luaran.
Data teknikal perlu disemak sebelum memesan sebarang kabel elektrik. Jadual berikut meringkaskan spesifikasi BLVV yang diterbitkan oleh Qiancheng. Nilai ialah dimensi rujukan produk, bukan penilaian universal untuk setiap kabel PVC aluminium.
| Keratan Rentas Nominal | Kiraan Wayar Konduktor Minimum | Ketebalan Penebat (mm) | Ketebalan Sarung (mm) | Diameter Luar Maksimum (mm) | Berat Rujukan (kg/km) |
|---|---|---|---|---|---|
| 1 × 2.5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Nota spesifikasi penting:Jadual yang diterbitkan mengenal pasti bilangan minimum wayar konduktor untuk setiap saiz. Pembeli harus mengesahkan pembinaan konduktor yang tepat, piawaian yang berkenaan, suhu operasi yang dinilai, kapasiti pembawa arus dan sebarang laporan ujian yang diperlukan dengan pembekal sebelum membuat pesanan.
Sebagai contoh, diameter luar dan berat rujukan berguna untuk menganggar ruang penghalaan kabel, beban pengangkutan dan kuantiti bahan. Mereka tidak secara bebas menentukan sama ada kabel boleh membawa beban elektrik tertentu dengan selamat.
Ketumpatan rendah aluminium adalah kelebihan praktikal dalam projek yang melibatkan kuantiti kabel yang besar. Berbanding dengan konduktor kuprum dengan fungsi elektrik yang setara, konduktor aluminium bersaiz sesuai boleh mengurangkan berat konduktor. Perbandingan berat kabel akhir mesti menggunakan saiz konduktor yang sesuai secara elektrik daripada hanya membandingkan luas keratan rentas yang sama.
Penebat dan sarung luar melaksanakan fungsi pelengkap. Penebat utama menyediakan pemisahan elektrik, manakala sarung menambah perlindungan luaran. Susunan ini boleh berguna dalam pemasangan tetap di mana kabel dipasang mengikut keadaan terkadarnya dan dilindungi daripada tekanan mekanikal yang berlebihan.
Julat yang disenaraikan daripada 2.5 mm² hingga 70 mm² memberikan pembeli beberapa pilihan untuk keperluan litar yang berbeza. Konduktor yang lebih kecil mungkin sesuai dengan litar beban yang agak rendah, manakala konduktor yang lebih besar boleh dipertimbangkan untuk beban yang lebih tinggi atau laluan kabel yang lebih panjang. Pemilihan akhir mestilah berdasarkan pengiraan kejuruteraan dan peraturan yang berkenaan.
Pilihan saiz biasa boleh memudahkan perbandingan spesifikasi dan perancangan bahan. Untuk projek yang memerlukan panjang, kuantiti, pembungkusan atau pilihan bahan kalis api tertentu, pembeli harus mengesahkan ketersediaan dan keperluan teknikal dengan Qiancheng sebelum pengeluaran atau penghantaran.
Kelebihan ini paling bermakna apabila kabel dipadankan dengan aplikasi yang dimaksudkan. Tiada bahan konduktor atau struktur penebat boleh mengimbangi saiz yang salah, sambungan yang lemah, atau keadaan pemasangan yang tidak sesuai.
Kabel BLVV Qiancheng bertujuan untuk aplikasi pendawaian voltan rendah tetap yang sesuai. Bergantung pada peraturan yang terpakai dan spesifikasi produk yang disahkan, potensi kegunaan termasuk:
Sebelum menentukan kabel untuk pemasangan luar, semak sama ada formulasi PVC dan reka bentuk kabel tertentu diluluskan untuk pendedahan yang dijangkakan. Untuk pengebumian langsung, persekitaran berimpak tinggi, lokasi berbahaya, atau aplikasi yang memerlukan klasifikasi prestasi kebakaran tertentu, kabel yang direka khusus dan diperakui dengan sewajarnya mungkin diperlukan.
Memilih kabel yang sesuai memerlukan lebih daripada memadankan luas keratan rentas nominal dengan arus yang dijangkakan. Proses pemilihan yang boleh dipercayai mempertimbangkan litar elektrik yang lengkap dan persekitaran pemasangannya.
Sahkan bahawa penarafan 300/500V sesuai untuk litar dan kod elektrik yang berkenaan. Jangan menganggap bahawa kabel sesuai untuk kelas voltan yang berbeza semata-mata kerana pembinaan fizikalnya kelihatan serupa.
Tentukan arus beban yang dijangkakan, panjang litar, suhu ambien, kaedah pemasangan, kumpulan dengan kabel lain, dan penurunan voltan yang dibenarkan. Rintangan elektrik aluminium adalah lebih tinggi daripada kuprum, jadi penggantian langsung saiz untuk saiz mungkin tidak sesuai.
Kenal pasti potensi pendedahan kepada lembapan, cahaya matahari, bahan kimia, lelasan, hentaman dan haba. Sahkan sama ada konduit tambahan, trunking, sokongan atau perlindungan mekanikal diperlukan.
Konduktor aluminium memerlukan terminal dan penyambung yang sesuai khusus untuk aluminium. Sahkan saiz konduktor yang dibenarkan, bahan terminal, kaedah penyediaan, dan tork pengetatan. Sambungan yang salah boleh menyebabkan rintangan yang berlebihan dan terlalu panas.
Sebelum mengesahkan pesanan, minta helaian data teknikal, piawaian produk yang berkenaan, dokumentasi ujian, butiran pembungkusan dan jadual penghantaran. Untuk projek yang lebih besar, sahkan bahawa penandaan kabel dan dokumentasi kelompok yang dibekalkan sepadan dengan spesifikasi yang diluluskan.
Pemasangan yang betul adalah penting untuk mencapai prestasi elektrik yang boleh dipercayai. Malah kabel yang dihasilkan mengikut spesifikasi yang betul boleh menjadi tidak selamat jika ia dipasang atau ditamatkan secara tidak betul.
Apabila konduktor aluminium bersambung kepada konduktor kuprum, gunakan penyambung yang diluluskan yang direka bentuk untuk gabungan bahan tertentu. Kaedah sambungan mesti menangani keserasian, rintangan sentuhan dan sebarang keperluan penyediaan yang ditentukan oleh pengilang penyambung.
Untuk projek yang memerlukan keperluan keselamatan kebakaran, sahkan klasifikasi kalis api yang tepat dan bukti ujian sokongan. Sarung PVC sahaja tidak menetapkan bahawa kabel itu memenuhi piawaian keselamatan kebakaran tertentu.
Penerangan produk yang diterbitkan menyatakan voltan terkadar 300/500V. Sentiasa sahkan penandaan dan dokumentasi produk terhadap keperluan litar yang dimaksudkan sebelum pemasangan.
Aluminium menawarkan ketumpatan yang lebih rendah dan boleh mengurangkan berat konduktor, yang berguna untuk pengendalian dan pengangkutan. Walau bagaimanapun, aluminium mempunyai kerintangan elektrik yang lebih tinggi daripada tembaga. Oleh itu, saiz konduktor, keserasian terminal, dan keperluan pemasangan mesti dinilai dengan teliti.
Jadual spesifikasi BLVV Qiancheng yang diterbitkan menyenaraikan keratan rentas nominal 2.5, 4, 6, 10, 16, 25, 35, 50, dan 70 mm². Sahkan ketersediaan semasa dan sebarang keperluan saiz atau panjang khas secara terus dengan pembekal.
Ia mungkin sesuai untuk aplikasi pendawaian tetap luaran tertentu apabila spesifikasi produk dan keadaan pemasangan membenarkan. Cahaya matahari langsung, pendedahan air, suhu, dan kerosakan mekanikal mesti dinilai. Jangan menganggap bahawa semua kabel bersarung PVC sesuai untuk pendedahan UV yang berpanjangan atau pengebumian terus.
Tidak. Prestasi kalis api bergantung pada formulasi bahan khusus, reka bentuk kabel dan standard ujian yang berkenaan. Jika prestasi kalis api diperlukan, minta pengesahan versi yang dibekalkan dan dokumentasi ujian sokongannya.
Pemilihan hendaklah mengambil kira arus beban, panjang kabel, penurunan voltan, suhu persekitaran, kaedah pemasangan, kumpulan kabel dan keperluan elektrik tempatan. Pereka elektrik yang berkelayakan harus mengesahkan saiz konduktor akhir dan bukannya bergantung pada keratan rentas nominal sahaja.
Sediakan model kabel, voltan terkadar, keratan rentas konduktor, panjang yang diperlukan, jumlah kuantiti, persekitaran pemasangan, piawaian terpakai, pasaran destinasi, keperluan pembungkusan dan sebarang keperluan prestasi khas. Maklumat ini membantu pembekal menilai keserasian spesifikasi dan menyediakan sebut harga yang lebih tepat.
Wayar bulat berpenebat PVC aluminium ialah pilihan praktikal untuk pemasangan voltan rendah tetap yang sesuai yang memerlukan konduktor ringan dan struktur penebat dan sarung PVC pelindung. Spesifikasi yang berjaya bergantung pada lebih daripada harga: penilaian voltan, saiz konduktor, keserasian sambungan, pendedahan alam sekitar dan dokumentasi pematuhan semuanya mempengaruhi prestasi jangka panjang.
Qiancheng menyediakan spesifikasi kabel BLVV untuk penilaian projek, dengan saiz konduktor yang disenaraikan daripada 2.5 mm² hingga 70 mm². Jika anda mencari sumber kabel untuk projek bangunan, kilang atau pengedaran elektrik, semak keperluan teknikal anda sebelum memilih model akhir. Lawati halaman produk Wayar Bulat Bertebat PVC Aluminium untuk menyemak maklumat yang tersedia, kemudianhubungi kamidengan saiz, voltan, kuantiti, keadaan pemasangan dan destinasi penghantaran yang anda perlukan. Pasukan Qiancheng boleh membantu anda membincangkan spesifikasi dan butiran sebut harga yang sesuai untuk projek anda.
