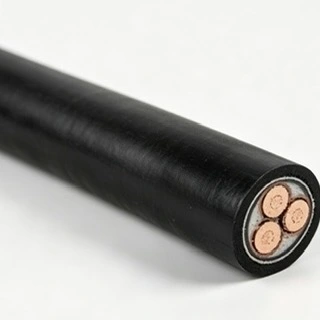

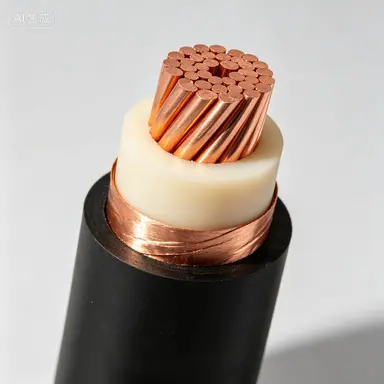

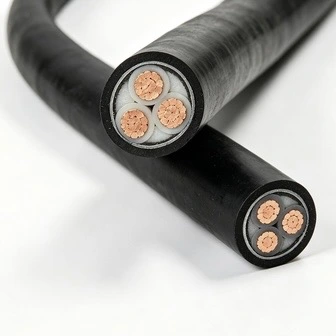

Qiancheng 26/35kV XLPE Insulated Power Cable ialah pilihan utama untuk perolehan kejuruteraan. Ia menampilkan kualiti yang stabil, pematuhan penuh dan kebolehpercayaan yang tinggi. Ia digunakan secara meluas untuk pembinaan binaan baharu bagi grid kuasa utama 35kV serta pengubahsuaian & menaik taraf talian bekalan kuasa sedia ada.
|
Luas Keratan Rentas Konduktor Nominal (mm²) |
Ketebalan Penebat (mm) |
Ketebalan Sarung (mm) |
Diameter Luar Kabel Anggaran (mm) |
Rintangan DC Konduktor Cu (Ω/km) |
Rintangan DC bagi Al Konduktor (Ω/km) |
Voltan Ujian (kV/5min) |
Kapasiti Cu dalam Udara (A) |
Kapasiti Al dalam Udara (A) |
Kapasiti Cu dalam Tanah Terkubur Terus (A) |
Kapasiti Al dalam Tanah Terkubur Terus (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0.3870 |
≤0.6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0.2680 |
≤0.4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0.1930 |
≤0.3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0.1530 |
≤0.2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0.1240 |
≤0.2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0.0991 |
≤0.1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0.0754 |
≤0.1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0.0601 |
≤0.1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0.0470 |
≤0.0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0.0366 |
≤0.0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0.0283 |
≤0.0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0.0221 |
≤0.0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0.0176 |
≤0.0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0.0151 |
≤0.0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0.3870 |
≤0.6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0.2680 |
≤0.4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0.1930 |
≤0.3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0.1530 |
≤0.2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0.124 |
≤0.2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0.0991 |
≤0.1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0.0754 |
≤0.1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0.0601 |
≤0.1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0.0470 |
≤0.0778 |
91 |
610 |
485 |
625 |
500 |
Jejari Lentur
Jejari lentur yang dibenarkan untuk kabel teras tunggal: 20 (d+D) ±5%
Jejari lentur yang dibenarkan untuk kabel berbilang teras: 15 (d+D) ±5%
D = diameter luar sebenar kabel (mm)
d = Diameter sebenar konduktor (mm)
Suhu Meletakkan
Pra-pemanasan adalah wajib jika peletakan dilakukan di bawah 0 ℃.
Perbezaan Ketinggian Meletakkan
Tiada sekatan pada perbezaan ketinggian menegak untuk meletakkan kabel.

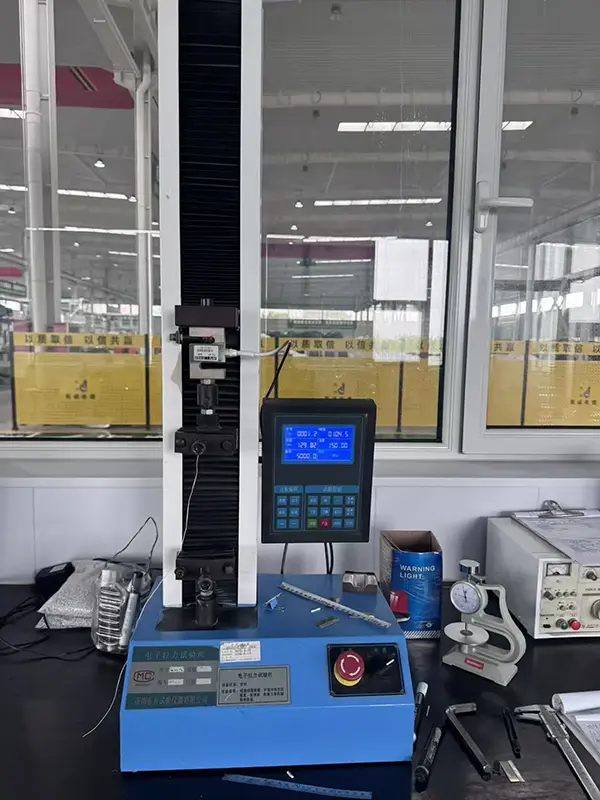

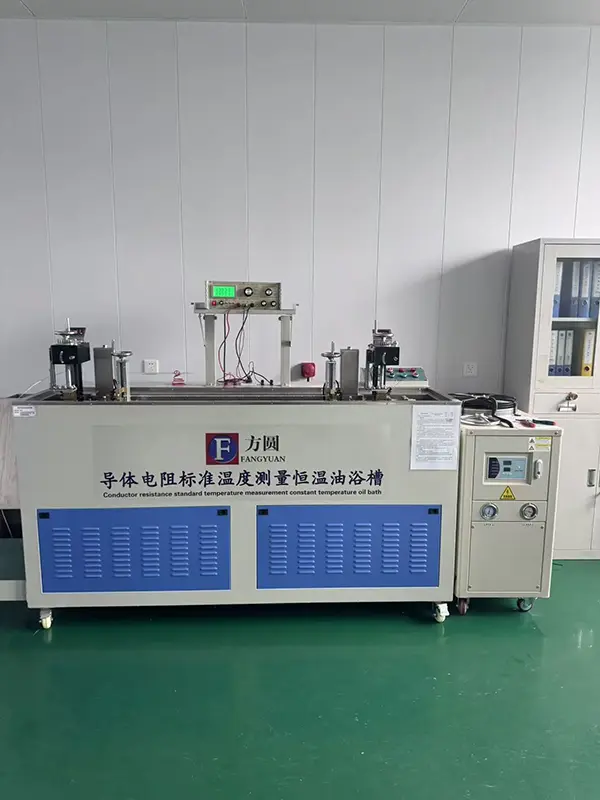

Semua Kabel Kuasa Bertebat XLPE Qiancheng 26/35kV melengkapkan ujian set penuh sebelum penghantaran. Semua keputusan ujian makmal memenuhi piawaian yang stabil, menghapuskan risiko tersembunyi kerosakan penebat dan kebakaran litar pintas semasa operasi jangka panjang.
Versi kalis api berkesan menghalang penyebaran nyalaan membujur. Untuk jenis asap rendah bebas halogen, ketransmisian cahaya semasa pembakaran melebihi 75% tanpa asap halida toksik dan menghakis. Pelbagai projek terowong utiliti bawah tanah bandar telah lulus penerimaan penyeliaan kebakaran sekali gus dengan kabel ini.

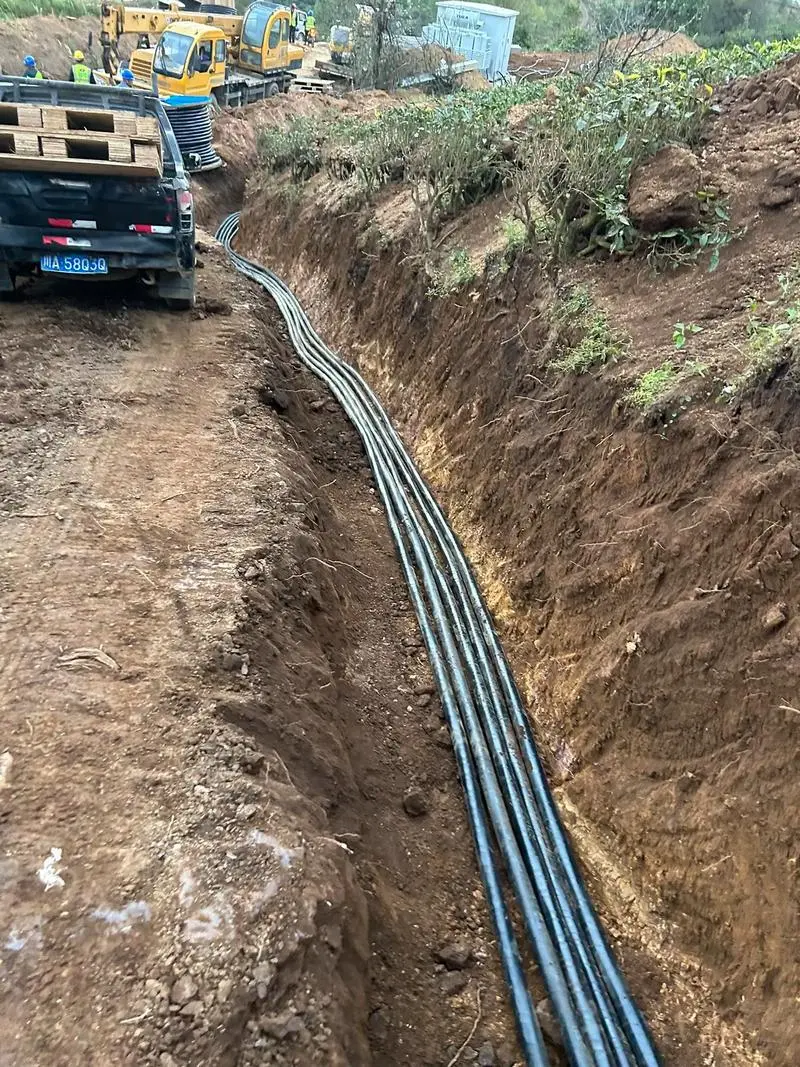

Struktur berperisai tahan remuk dan calar daripada daya penggalian luaran. Sarung luar menggunakan bahan PVC/PE tahan cuaca. Untuk pemasangan terbuka dan tertanam langsung di luar, ia memberikan ketahanan terhadap sinaran UV dan kakisan tanah asid-alkali, mengurangkan kekerapan pemeriksaan dan penyelenggaraan di tapak.

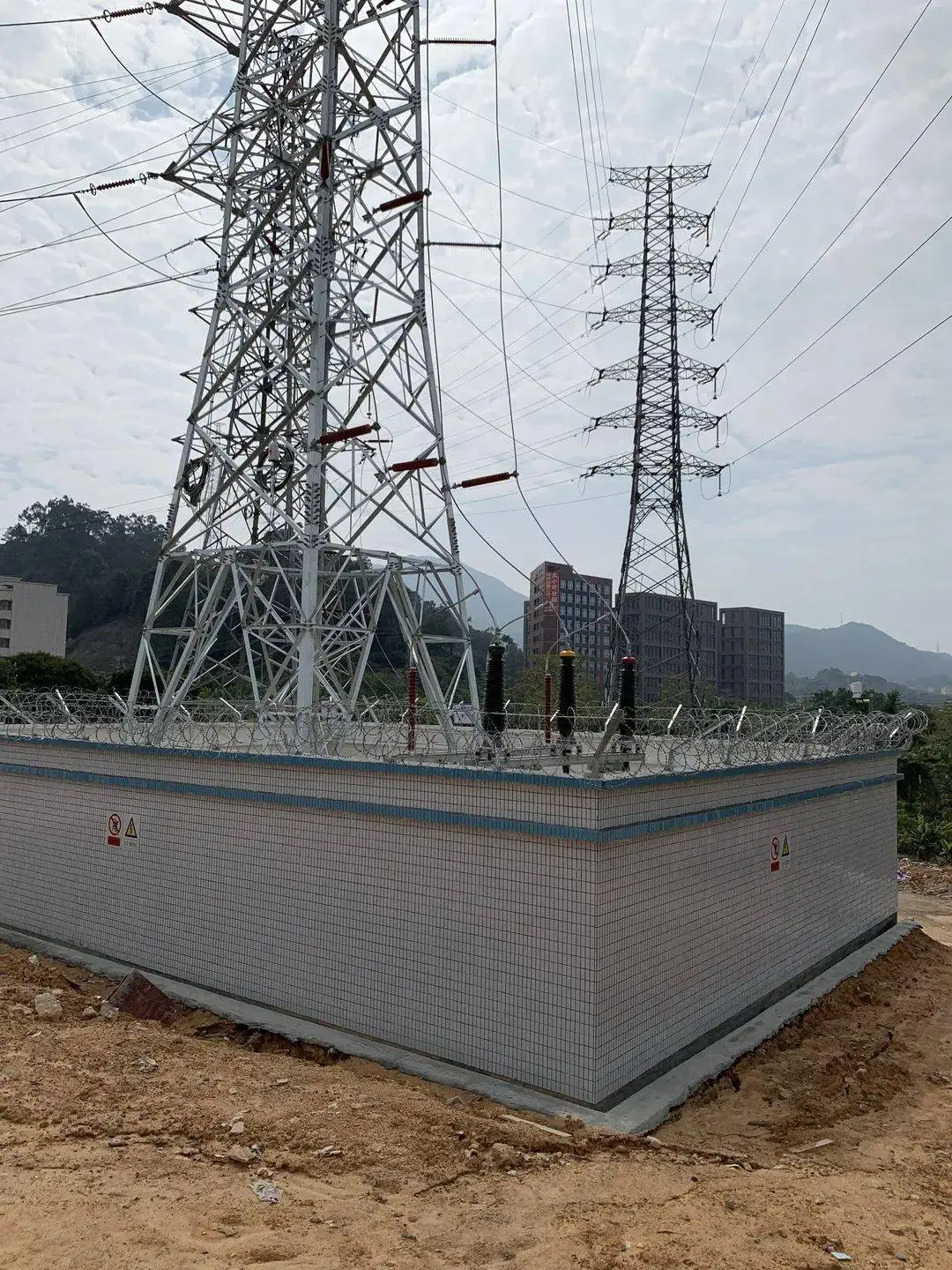

Sektor tenaga baharu: Kabel penghantaran utama di dalam pencawang injak 35kV untuk projek kuasa angin dan fotovoltaik.
Grid kuasa perbandaran: Rangkaian pencawang 35kV bandar dan menaik taraf talian voltan tinggi lama.
Loji perindustrian: Talian bekalan kuasa berdedikasi voltan tinggi untuk pangkalan metalurgi, kimia dan lombong berskala besar.
Infrastruktur perbandaran: Pengagihan kuasa untuk ruang terkurung seperti terowong utiliti komprehensif bawah tanah, transit kereta api dan taman perindustrian hab berskala besar.
J: Tiada had khusus pada perbezaan ketinggian peletakan menegak untuk kabel ini. Ia boleh dipertimbangkan untuk pemasangan dengan perubahan ketinggian yang ketara, termasuk aci, cerun dan tapak pergunungan, dengan syarat pembinaan yang dipilih memenuhi keperluan projek.
J: Versi asap rendah bebas halogen menghasilkan kurang asap semasa pembakaran dan tidak mengeluarkan asap yang mengandungi halogen yang menghakis. Keterlihatan optiknya dan ciri asap rendah boleh memberi kelebihan di kawasan tertutup seperti terowong utiliti bawah tanah di mana keperluan kebakaran dan asap lebih menuntut.
J: Pembinaan berperisai memberikan perlindungan mekanikal tambahan terhadap penghancuran, hentaman dan kerosakan semasa penggalian. Bergantung pada bahan sarung yang dipilih, kabel juga boleh memberikan rintangan kepada pendedahan UV dan keadaan asid-alkali dalam tanah, menjadikannya sesuai untuk pemasangan luaran dan tertanam terus di mana keadaan ini wujud.
J: Kabel siap menjalani ujian elektrik berkaitan yang dinyatakan untuk keperluan produk dan projek. Item ujian boleh termasuk penebat dan prestasi tahan voltan, membantu mengesahkan keadaan elektrik kabel sebelum penghantaran dan pemasangan.
J: Aplikasi biasa termasuk litar penghantaran kuasa utama dalam pencawang naik 35 kV untuk projek kuasa angin dan fotovoltaik. Kabel juga boleh dipertimbangkan untuk rangkaian pencawang bandar, pengubahsuaian talian voltan tinggi dan litar bekalan kuasa khusus untuk kemudahan perlombongan dan kimia.
J: Peletakan terus tidak disyorkan apabila suhu ambien di bawah 0 ℃. Jika pemasangan suhu rendah tidak dapat dielakkan, kabel hendaklah dipanaskan terlebih dahulu mengikut keperluan pemasangan yang berkenaan untuk mengurangkan risiko keretakan atau kerosakan mekanikal pada penebat dan sarung.
J: Kabel boleh digunakan untuk pengagihan kuasa dalam persekitaran kejuruteraan tertutup seperti terowong utiliti bawah tanah, kemudahan transit rel dan taman perindustrian yang besar. Pembinaan kabel yang sesuai hendaklah dipilih mengikut prestasi kebakaran, pemasangan dan keperluan persekitaran projek.
