Kabel Kuasa Bertebat XLPE 21/35kV

Kabel Kuasa Bertebat XLPE 21/35kV daripada Qiancheng memenuhi keperluan pemasangan talian penghantaran utama voltan tinggi seperti pengubahsuaian grid kuasa bandar dan penghantaran kuasa untuk pencawang perlombongan industri.

Definisi dan Pengenalan Produk

Nama Produk Penuh

Kabel Kuasa Bertebat XLPE Qiancheng 21/35kV. Ia mematuhi dwi standard GB/T 12706 dan IEC 60840. Dengan voltan terkadar 21/35kV, ia berfungsi sebagai kabel penghantaran kuasa voltan sederhana dan tinggi yang utama.

Sokongan Kelayakan Perusahaan

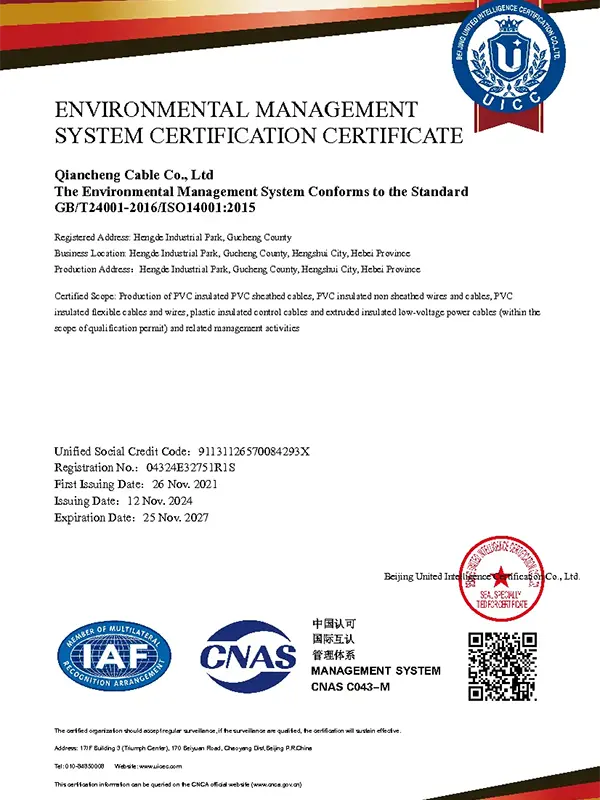

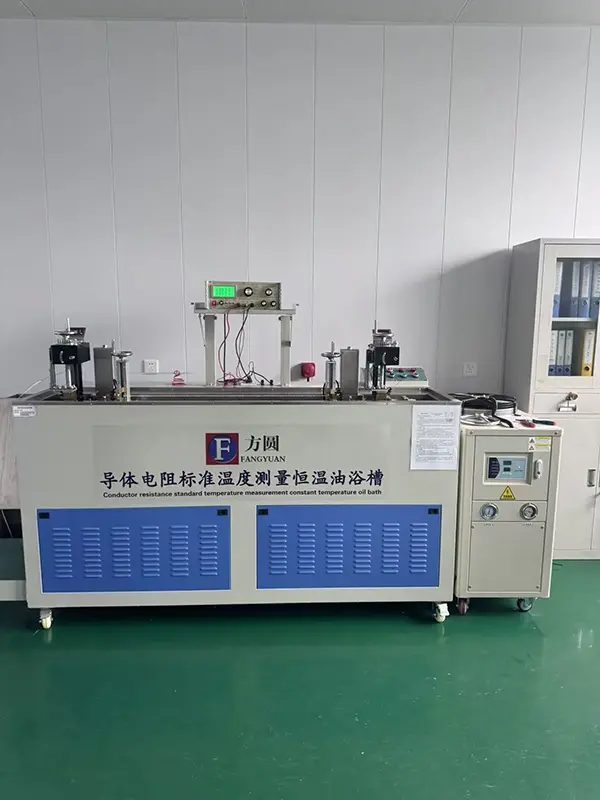

Kilang kami mempunyai pengalaman 20 tahun dalam pembuatan kabel. Ia dilengkapi dengan makmal ujian bertauliah CNAS. Kelayakan penuh boleh disahkan di laman web rasmi. Setiap kumpulan kabel disertakan dengan laporan pemeriksaan kualiti dan sijil kilang, dan semua dokumen kelayakan boleh dikesan untuk pengesahan.

Kes Projek Praktikal yang Disahkan

Lebih daripada 800000 meter Kabel Kuasa Bertebat XLPE Qiancheng 21/35kV telah dibekalkan untuk pembesaran pencawang, pengubahsuaian bekalan kuasa voltan tinggi di kawasan perlombongan dan keseluruhan projek pengagihan kuasa taman perindustrian di wilayah Shandong. Ujian operasi lapangan membuktikan tiada penuaan atau kerosakan penebat selepas operasi beban penuh berterusan selama 3 tahun.

Spesifikasi Produk dan Jadual Parameter Teknikal

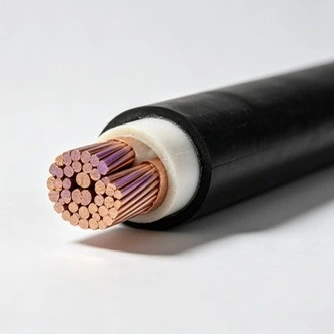

Struktur Kabel Dalaman

Konduktor

Konduktor kuprum terdampar terdampar bebas oksigen ketulenan tinggi. Rintangan DC yang diukur bagi konduktor dikekalkan dengan ketat dalam had standard kebangsaan, yang menampilkan kehilangan konduktif yang rendah. Kenaikan suhu yang diukur di bawah beban arus berat ≤65K.

Lapisan Penebat XLPE tersemperit tiga kali ganda

Dihasilkan melalui proses penyemperitan triple-co bersepadu. Ketebalan penebat adalah seragam tanpa jurang udara. Ia boleh menahan ujian voltan frekuensi kuasa 42kV secara stabil selama 1 jam tanpa kerosakan. Ia berfungsi sebagai struktur galas tekanan teras bagi Kabel Kuasa Bertebat XLPE Qiancheng 21/35kV.

Lapisan Perisai

Struktur gabungan perisai separa konduktif dalam dan perisai separa konduktif luar, yang menyamakan pengagihan medan elektrik dan menghalang kerosakan penebat yang disebabkan oleh kepekatan medan elektrik tempatan.

Perisai & Sarung Luar

Perisai pita keluli menahan daya penghancuran dan kerosakan akibat penggalian bawah tanah. Sarung luar HDPE menyediakan rintangan kakisan asid-alkali dan rintangan penuaan UV, sesuai untuk pelbagai senario peletakan: pengebumian terus, pemasangan saluran dan penghalaan dulang kabel.

Kelebihan Produk Teras

Kestabilan Penebat Cemerlang

Bahan bersambung silang XLPE mempunyai kelas rintangan suhu 90 ℃. Ia boleh menahan beban jangka pendek pada 250 ℃ selama 5 saat tanpa lebur. Penebat hampir tidak merosot di bawah penghantaran beban berat jangka panjang, mengurangkan kekerapan penyelenggaraan kerosakan talian.

Kawalan Kualiti yang boleh dikesan sepenuhnya

Prosedur ujian daripada pemeriksaan masuk bahan tembaga kepada penghantaran kabel siap. Data ujian utama termasuk voltan-tahan, nyahcas separa dan penuaan terma direkodkan dalam sistem. Pembeli boleh mengakses semua data ujian asal melalui nombor kelompok.

Kerugian yang lebih rendah & penjimatan tenaga yang lebih tinggi

Prestasi Konduktor yang dibentuk padat mencapai pekali pengisian melebihi 92%. Berbanding dengan kabel biasa yang terkandas longgar, penurunan voltan talian berkurangan sekitar 7% dalam pengukuran sebenar, menjimatkan kehilangan penggunaan kuasa semasa operasi grid kuasa jangka panjang.

Keserasian Penyesuaian yang Kuat

Pilihan Kabel Kuasa Bertebat Qiancheng 21/35kV XLPE yang boleh disesuaikan: Sarung asap rendah bebas halogen LSZH, jenis kalis api Kelas-A dan jenis kalis api, menyesuaikan diri dengan keadaan kerja perlindungan kebakaran khas seperti terowong dan bilik pengagihan kuasa tertutup.

Garis Panduan Pemasangan & Peletakan Standard

Peletakan terkubur langsung

Letakkan kusyen pasir halus di bahagian bawah parit sebelum meletakkan. Kedalaman pengebumian kabel berperisai ≥0.8m. Elakkan kawasan yang tertakluk kepada kenderaan berat bergolek. Lengkapkan penandaan laluan selepas pembinaan untuk mengelakkan kabel terputus oleh penggalian kemudian.

Dulang kabel / Peletakan Terowong

Untuk Kabel Kuasa Bertebat XLPE Qiancheng 21/35kV tunggal, jejari lentur peletakan hendaklah tidak kurang daripada 15 kali diameter luar kabel. Simpan jurang pelesapan haba untuk susunan berbilang kabel untuk mengelakkan terlalu panas yang disebabkan oleh susunan padat.

Meletakkan Sekatan Persekitaran

Elakkan rendaman jangka panjang dalam kumbahan yang sangat menghakis dan pendedahan luar yang tidak dilindungi di bawah cahaya matahari yang terik. Pra-panaskan kabel sebelum meletakkan pada suhu di bawah 0 ℃ untuk mengelakkan keretakan rapuh pada sarung luar.

Penerimaan Selesai

Ujian semula tahan voltan frekuensi-kuasa hendaklah dilakukan selepas pemasangan siap. Pensuisan kuasa hanya dibenarkan selepas lulus ujian. Juruteknik profesional kami boleh dihantar untuk memberikan panduan penerimaan di tapak.

Soalan Lazim

S1: Apakah faedah praktikal yang boleh dibawa oleh proses konduktor terkandas padat bagi Kabel Kuasa Bertebat XLPE 21/35kV?

J: Berbanding dengan konduktor terkandas longgar konvensional, pembinaan yang dipadatkan boleh mengurangkan jurang konduktor dan menyokong rintangan elektrik yang lebih rendah. Ia juga membantu menguruskan kenaikan suhu di bawah pemuatan arus tinggi, yang berguna untuk aplikasi penghantaran kuasa jangka panjang.

S2: Apakah suhu beban jangka pendek yang boleh ditahan oleh penebat XLPE?

A: Suhu operasi jangka panjang penebat XLPE ialah 90 ℃. Di bawah keadaan beban litar pintas atau jangka pendek, penebat boleh menahan suhu sehingga 250 ℃ untuk tempoh singkat yang ditentukan. Had operasi sebenar hendaklah mengikut piawaian kabel dan keadaan pemasangan yang berkenaan.

S3: Apakah fungsi yang dilakukan oleh perisai separa konduktif dalam dan luar?

A: Lapisan separa konduktif dalam dan luar membantu mengawal pengagihan medan elektrik di sekitar penebat. Dengan mengurangkan kepekatan medan elektrik setempat pada antara muka konduktor dan penebat, sistem perisai menyokong prestasi penebat yang stabil semasa operasi voltan tinggi.

S4: Apakah titik pembinaan utama untuk pemasangan tertanam terus?

J: Binaan berperisai biasanya lebih disukai di mana pengebumian terus memerlukan perlindungan mekanikal tambahan. Kusyen pasir yang sesuai boleh disediakan di bahagian bawah parit, dan kedalaman pengebumian harus memenuhi spesifikasi projek yang berkenaan. Laluan kabel juga harus ditanda dengan jelas selepas pemasangan, terutamanya di kawasan di mana penggalian kemudian atau lalu lintas kenderaan mungkin berlaku.

S5: Apakah keperluan lenturan dan susunan untuk dulang kabel atau pemasangan terowong?

J: Jejari lentur minimum untuk satu kabel tidak boleh kurang daripada 15 kali ganda diameter luarnya melainkan spesifikasi yang berkenaan menyatakan sebaliknya. Apabila beberapa kabel dipasang secara selari, jarak yang mencukupi harus dikekalkan untuk pelesapan haba. Penimbunan yang berlebihan harus dielakkan untuk mengelakkan kenaikan suhu yang tidak perlu.

S6: Apakah persekitaran yang tidak sesuai untuk meletakkan terus?

J: Pendedahan jangka panjang kepada kumbahan yang sangat menghakis dan keadaan luar yang tidak dilindungi dengan cahaya matahari yang terik harus dielakkan melainkan pembinaan kabel yang dipilih telah disahkan untuk persekitaran ini. Untuk pemasangan pada suhu ambien di bawah 0 ℃, langkah pemanasan awal yang sesuai perlu diambil untuk mengurangkan risiko kerosakan rapuh pada sarung.

S7: Apakah ujian yang perlu diselesaikan sebelum memberi tenaga kepada kabel yang dipasang?

J: Selepas pemasangan, pemeriksaan elektrik yang diperlukan dan ujian tahan voltan frekuensi kuasa hendaklah diselesaikan mengikut piawaian dan keperluan projek yang berkenaan. Litar hanya perlu ditenagakan selepas ujian yang diperlukan telah diluluskan dan pemasangan telah diterima. Bantuan teknikal boleh diberikan untuk keperluan penerimaan khusus projek.
