Kabel Kuasa Bertebat XLPE 8.7/15kV

Kabel Kuasa Bertebat XLPE Qiancheng 8.7/15kV digunakan dalam sistem pengagihan kuasa voltan sederhana kelas 15kV, termasuk pemasangan baharu, peningkatan rangkaian dan projek kuasa industri. Rangkaian produk meliputi pilihan konduktor tembaga dan aluminium, kawasan keratan rentas yang berbeza dan binaan berperisai atau tidak berperisai. Qiancheng mengekalkan ujian dalaman dan rekod pengeluaran untuk menyokong pemeriksaan, pengenalan kelompok dan kebolehkesanan produk.

Pembinaan dan Ciri-ciri Produk

Penebat XLPE dan Prestasi Elektrik

Penebat XLPE mempunyai kehilangan dielektrik yang lebih rendah daripada penebat PVC konvensional dan digunakan secara meluas dalam sistem kabel voltan sederhana. Struktur bersilangnya menyediakan ciri terma dan elektrik yang diperlukan untuk operasi berterusan pada tahap voltan yang ditentukan. Data pengeluaran yang dibekalkan menentukan toleransi ketebalan penebat ±0.05 mm, manakala toleransi dan keperluan ujian sebenar hendaklah disahkan terhadap spesifikasi produk yang berkenaan.

Perisai Logam untuk Operasi Voltan Sederhana

Kabel ini menggabungkan struktur perisai pita tembaga berganda dengan kadar pusingan tertentu ≥25%. Skrin logam membentuk sebahagian daripada sistem kawalan medan elektrik kabel dan menyediakan laluan yang ditetapkan untuk arus berkaitan kerosakan mengikut pembinaan yang dipilih. Ujian separa-pelepasan dan tahan voltan boleh dimasukkan dalam pemeriksaan produk siap mengikut keperluan teknikal yang berkenaan.

Binaan Asap Rendah Bebas Halogen Pilihan

Pilihan sarung asap rendah bebas halogen boleh ditentukan apabila keperluan prestasi kebakaran projek memerlukan pengurangan asap dan pelepasan gas menghakis semasa pembakaran. Data teknikal yang dibekalkan menyatakan penghantaran cahaya ≥70% untuk keadaan ujian yang berkenaan. Bagi projek dengan keperluan kelulusan keselamatan kebakaran khusus, piawaian, laporan ujian dan dokumentasi yang diperlukan hendaklah disahkan sebelum pengeluaran.

Pilihan Konduktor Kuprum dan Aluminium

Pembinaan konduktor tembaga dan aluminium membolehkan kabel dipadankan dengan keperluan elektrik, pemasangan dan kos projek yang berbeza. Kuprum memberikan kekonduksian elektrik yang lebih tinggi, manakala aluminium boleh mengurangkan berat konduktor dan boleh dipertimbangkan di mana berat kabel dan logistik pemasangan jarak jauh adalah penting. Pemilihan akhir hendaklah mengambil kira ampacity, penurunan voltan, panjang kabel, keadaan pemasangan dan keperluan penamatan.

Julat Kawasan Keratan Rentas

Spesifikasi yang disenaraikan meliputi julat luas saiz konduktor, dengan data yang dibekalkan termasuk pembinaan teras tunggal dan tiga teras. Ketersediaan, panjang pengeluaran dan konfigurasi konduktor hendaklah disahkan mengikut spesifikasi yang diperlukan. Untuk pesanan projek, bahan konduktor, luas keratan rentas, susunan teras, pembinaan sarung dan panjang kabel hendaklah dinyatakan dengan jelas dalam pertanyaan.

Pilihan Pemasangan Luar dan Terkubur Terus

Kabel boleh dibekalkan dalam pembinaan untuk dulang kabel, terowong, parit dan aplikasi tertanam terus. Di mana perlindungan mekanikal tambahan diperlukan, pembinaan berperisai boleh dipertimbangkan. Bahan sarung, keadaan tanah, pendedahan UV, lembapan, sentuhan kimia dan beban mekanikal luaran hendaklah disemak bersama-sama dan bukannya memilih kabel hanya dengan penilaian voltan.

Pengeluaran dan Pemeriksaan Kualiti

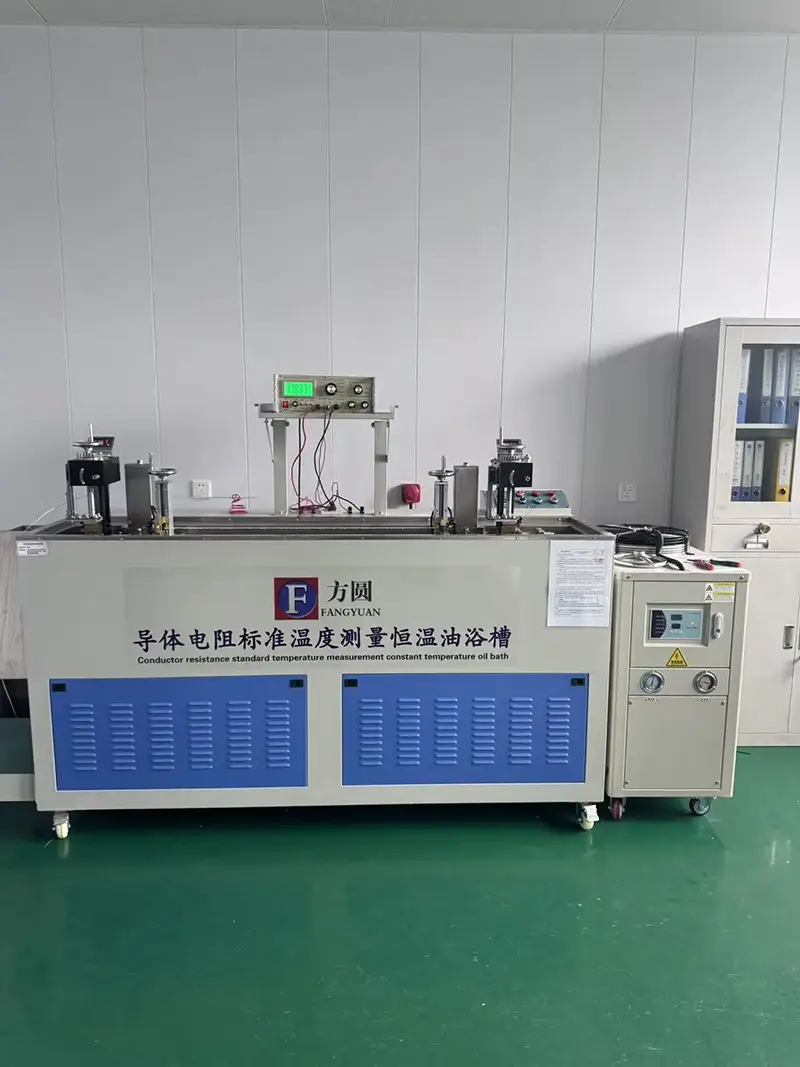

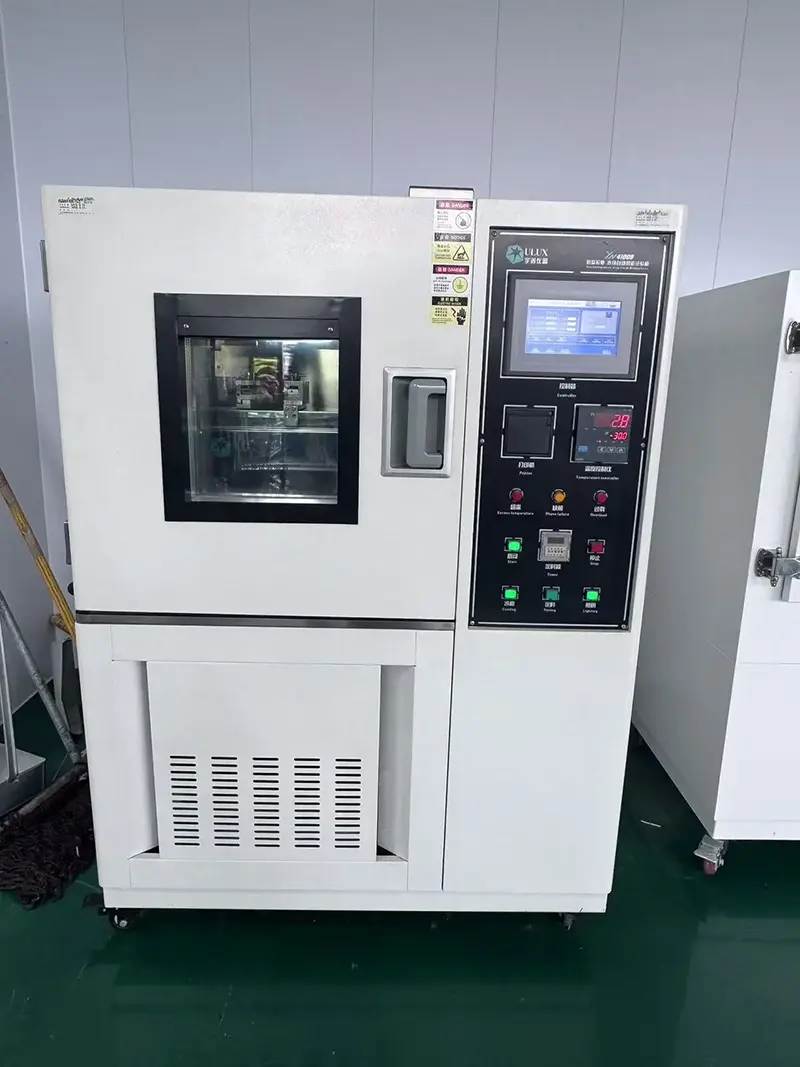

Qiancheng mengekalkan rekod pengeluaran dan ujian untuk produk kabel, dengan pemeriksaan meliputi keperluan elektrik dan dimensi yang berkaitan mengikut spesifikasi yang dipilih. Bergantung pada pesanan, dokumentasi pemeriksaan boleh termasuk rintangan konduktor, ujian berkaitan penebat, keputusan tahan voltan dan rekod ujian lain yang ditentukan. Pengenalpastian kelompok menyokong kebolehkesanan antara kabel siap dan dokumentasi pengeluarannya.

Spesifikasi Produk dan Parameter Teknikal

Kejuruteraan dan Pertimbangan Pemilihan

Penebat dan Kebolehpercayaan Elektrik

Pemilihan kabel voltan sederhana memerlukan perhatian kepada keadaan penebat, kawalan medan elektrik dan keperluan ujian elektrik yang digunakan untuk projek. Penebat XLPE dan sistem perisai logam berfungsi bersama sebagai sebahagian daripada struktur penebat kabel. Untuk pemasangan di kawasan lembap atau terdedah kepada bahan kimia, bahan sarung dan rintangan alam sekitar juga harus diperiksa dan bukannya bergantung pada penarafan voltan sahaja.

Keperluan prestasi kebakaran

Untuk kemudahan transit rel, terowong utiliti bawah tanah, hospital dan infrastruktur tertutup lain, keperluan prestasi kebakaran boleh menjejaskan pilihan pembinaan sarung. Jika kabel asap rendah bebas halogen ditentukan, piawaian ujian asap, nyalaan dan pelepasan gas yang diperlukan hendaklah disahkan dengan spesifikasi projek sebelum membuat pesanan.

Pemilihan Konduktor untuk Keadaan Projek

Versi tembaga dan aluminium harus dibandingkan menggunakan parameter elektrik dan pemasangan sebenar. Faktor penting termasuk rintangan konduktor, arus yang dibenarkan, penurunan voltan, berat kabel, panjang laluan, kaedah penamatan dan kos pemasangan. Nilai ampacity dalam jadual teknikal harus digunakan bersama-sama dengan keadaan peletakan sebenar projek kerana arus yang dibenarkan bergantung pada pemasangan dan faktor persekitaran.

Sampel, Pengeluaran dan Konsistensi Pemeriksaan

Untuk perolehan projek, spesifikasi sampel hendaklah sepadan dengan spesifikasi pengeluaran akhir dalam bahan konduktor, luas keratan rentas, konfigurasi teras, penebat, sarung dan voltan terkadar. Rekod pemeriksaan kelompok menyediakan rujukan praktikal untuk menyemak produk siap terhadap keperluan teknikal yang dipersetujui sebelum penghantaran.

Dokumentasi untuk Eksport dan Penerimaan Projek

Untuk projek luar negara, dokumen teknikal yang diperlukan harus dikenal pasti sebelum pengeluaran. Bergantung pada keperluan kontrak dan destinasi, pakej dokumen mungkin termasuk spesifikasi produk, laporan ujian, rekod pemeriksaan dan sijil yang diperlukan oleh projek atau peraturan yang berkenaan. Dokumentasi bahasa Cina dan Inggeris boleh disediakan jika diperlukan oleh pesanan.

Kaedah Peletakan

Kaedah Peletakan dan Nota Pembinaan

Kabel Kuasa Bertebat Qiancheng 8.7/15kV XLPE boleh dipasang pada dulang kabel, dalam terowong kabel, parit kabel dan konduit mengikut pembinaan yang dipilih. Pengebumian terus boleh dipertimbangkan di mana tanah dan keadaan mekanikal sesuai; pembinaan berperisai biasanya digunakan apabila perlindungan mekanikal tambahan diperlukan.

Semasa pemasangan, jejari lentur minimum yang ditetapkan hendaklah dikekalkan dan kabel hendaklah dilindungi daripada tepi tajam dan daya tarikan yang berlebihan. Di mana suhu ambien di bawah 0 ℃, keperluan pemasangan yang dibekalkan memerlukan pemanasan kabel melebihi 5 ℃ sebelum meletakkan. Kabel AC teras tunggal tidak boleh dipasang secara berasingan dalam konduit keluli kerana pemanasan arus pusar teraruh boleh menjejaskan operasi kabel.

Senario Aplikasi

Pengagihan Kuasa Perindustrian dan Perlombongan

Aplikasi biasa termasuk pengagihan kuasa voltan sederhana dalam lombong, loji kimia dan kemudahan perindustrian yang besar. Pembinaan akhir hendaklah dipilih mengikut beban, laluan pemasangan, pendedahan alam sekitar dan tahap perlindungan mekanikal yang diperlukan.

Pengangkutan Bandar dan Infrastruktur Utiliti

Rangkaian pengedaran voltan sederhana dalam kemudahan transit rel dan terowong utiliti bawah tanah mungkin memerlukan pertimbangan prestasi kebakaran tambahan. Jika spesifikasi projek memerlukan pengurangan asap dan bahan bebas halogen, pembinaan sarung yang sepadan boleh ditentukan.

Rangkaian Utiliti dan Pencawang

Kabel ini boleh digunakan pada litar pengagihan dan penghantaran voltan sederhana yang dikaitkan dengan pencawang baharu, pengubahsuaian rangkaian dan pengagihan kuasa serantau. Saiz konduktor dan kaedah pemasangan hendaklah dipadankan dengan beban yang dikira dan keadaan laluan.

Bangunan Awam dan Komersial

Hospital, kompleks komersial dan bangunan besar lain boleh menggunakan sistem kabel voltan sederhana untuk pengagihan kuasa dalaman atau masuk. Prestasi kebakaran, ruang laluan, perlindungan mekanikal dan akses penyelenggaraan harus dipertimbangkan bersama semasa menentukan pembinaan kabel.

Soalan Lazim

S1: Apakah yang dilakukan oleh perisai pita kuprum berganda dalam kabel voltan sederhana?

A: Perisai pita kuprum membentuk sebahagian daripada sistem kawalan medan elektrik dan pembumian. Spesifikasi yang dibekalkan memberikan kadar pusingan perisai ≥25%, manakala ujian tahan separa dan tahan voltan boleh digunakan untuk mengesahkan keadaan elektrik kabel siap mengikut keperluan yang berkenaan.

S2: Mengapakah XLPE digunakan dan bukannya penebat PVC konvensional untuk kelas voltan ini?

J: XLPE mempunyai ciri elektrik dan haba yang menjadikannya digunakan secara meluas dalam kabel kuasa voltan sederhana, termasuk kehilangan dielektrik yang lebih rendah dan rintangan kepada penuaan pokok air. Prestasi penebat sebenar hendaklah dinilai bersama-sama dengan pembinaan kabel, keputusan ujian dan keadaan pemasangan.

S3: Bilakah versi asap rendah bebas halogen perlu dipertimbangkan?

J: Ia boleh dipertimbangkan di mana spesifikasi projek memberi penekanan khusus pada penjanaan asap, kandungan halogen atau produk pembakaran yang menghakis. Ini adalah perkara biasa dalam infrastruktur tertutup atau padat. Standard prestasi kebakaran yang berkenaan dan dokumentasi ujian yang diperlukan hendaklah disahkan sebelum membuat pesanan.

S4: Bolehkah kabel dipasang di lombong lembap atau loji kimia?

J: Ia boleh dipertimbangkan untuk persekitaran ini apabila sarung dan pembinaan kabel yang dipilih sepadan dengan keadaan sebenar. Kelembapan, pendedahan kimia, suhu, keadaan tanah dan beban mekanikal hendaklah disemak semasa pemilihan. Kehadiran penebat XLPE sahaja tidak menentukan sama ada kabel sesuai untuk setiap persekitaran industri.

S5: Bilakah pembinaan berperisai diperlukan?

J: Pembinaan berperisai biasanya dipertimbangkan di mana kabel mungkin mengalami daya mekanikal tambahan, terutamanya dalam pemasangan tertimbus terus. Untuk dulang kabel, terowong dan parit terlindung, binaan tidak berperisai mungkin memadai apabila keadaan pemasangan memberikan perlindungan mekanikal yang mencukupi.

S6: Apakah saiz dan konfigurasi konduktor yang tersedia?

J: Jadual teknikal yang dibekalkan meliputi berbilang konfigurasi teras tunggal dan tiga teras dengan saiz konduktor tembaga dan aluminium yang berbeza. Bahan konduktor yang diperlukan, luas keratan rentas, bilangan teras dan panjang kabel hendaklah disahkan terhadap pengiraan beban projek dan kaedah pemasangan.

S7: Bagaimanakah konduktor tembaga dan aluminium harus dipilih?

A: Kuprum dan aluminium hendaklah dibandingkan mengikut kapasiti pembawa arus, rintangan konduktor, penurunan voltan, berat kabel, panjang laluan, keperluan penamatan dan keadaan pemasangan. Penilaian semasa dalam jadual adalah nilai rujukan untuk keadaan pemasangan yang dinyatakan dan tidak boleh dianggap sebagai nilai universal untuk setiap projek.

S8: Apakah yang perlu diperiksa sebelum pemasangan tertanam terus?

A: Semak pembinaan kabel, keperluan perisai, keadaan tanah, laluan pengebumian, perlindungan mekanikal, jejari lentur dan suhu pemasangan yang berkenaan. Objek tajam hendaklah dialihkan daripada laluan kabel dan pemasangan hendaklah mengikut prosedur pengendalian dan ujian yang ditetapkan oleh projek. Untuk kabel AC teras tunggal, susunan di dalam konduit logam juga harus dikaji semula untuk mengelakkan pemanasan teraruh yang berlebihan.

Apabila meminta sebut harga, sediakan voltan terkadar, bahan konduktor, luas keratan rentas, konfigurasi teras, panjang kabel, kaedah pemasangan dan persekitaran aplikasi. Maklumat ini membolehkan pembinaan kabel dan dokumentasi teknikal disemak terhadap keperluan projek sebenar.
