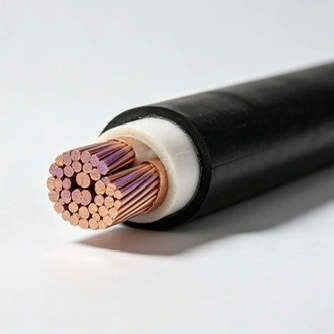

Kabel Kuasa Bertebat XLPE Qiancheng 12/20kV digunakan untuk projek binaan baharu dan pengubahsuaian pelbagai penghantaran kuasa voltan sederhana 20kV. Ia menyediakan dua siri utama: YJV teras tembaga teras tunggal & tiga teras dan YJLV teras aluminium, dengan sarung asap rendah bebas halogen LSZH pilihan. Diguna pakai secara meluas dalam projek infrastruktur tenaga baharu dan grid kuasa di dalam dan luar negara. Data operasi yang diukur dan kes projek tersedia untuk pengesahan.
|
Luas Keratan Rentas Konduktor Nominal (mm²) |
Ketebalan Penebat (mm) |
Ketebalan Sarung (mm) |
Diameter Luar Kabel Anggaran (mm) |
Rintangan DC Cu (Ω/km) |
Rintangan DC Al (Ω/km) |
Voltan Ujian (kV/5min) |
Ampacity-Cu dalam Udara (A) |
Ampacity-Al dalam Udara (A) |
Ampacity-Cu dalam Tanah Terkubur Terus (A) |
Ampacity-Al dalam Tanah Terkubur Terus (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0.524 |
≤0.868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0.387 |
≤0.641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0.268 |
≤0.443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0.193 |
≤0.320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0.153 |
≤0.253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0.124 |
≤0.206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0.0991 |
≤0.164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0.0754 |
≤0.125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0.0601 |
≤0.100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0.0470 |
≤0.0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0.0366 |
≤0.0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0.0283 |
≤0.0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0.0221 |
≤0.0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0.0176 |
≤0.0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0.0151 |
≤0.0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0.524 |
≤0.868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0.387 |
≤0.641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0.268 |
≤0.443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0.193 |
≤0.320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0.153 |
≤0.253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0.124 |
≤0.206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0.0991 |
≤0.164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0.0754 |
≤0.125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0.0601 |
≤0.100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0.0470 |
≤0.0778 |
42 |
640 |
450 |
520 |
440 |
Berbanding dengan kabel biasa, ia mempunyai kehilangan dielektrik penebat rendah dan rintangan penuaan pokok air yang sangat baik. Toleransi ketebalan penebat dikawal dalam ±0.05mm untuk mengelakkan risiko kerosakan yang disebabkan oleh kepekatan medan elektrik. Hayat perkhidmatan luar yang direka bentuknya mencapai sehingga 40 tahun.
Kadar pusingan perisai ≥25%. Ia telah lulus ujian tahan voltan tinggi yang ketat dengan tahap nyahcas separa lebih rendah daripada 10pC. Ia mengatasi turun naik beban grid kuasa dan sangat mengurangkan kegagalan pemadaman kuasa yang tidak dijangka.
Asap rendah asap, tidak toksik dan bebas kakisan dalam keadaan kebakaran dengan penghantaran cahaya ≥70%. Set lengkap sijil ujian IEC dalam bahasa Cina & Inggeris tersedia untuk memudahkan penerimaan keselamatan kebakaran projek awam.
Jenis teras tembaga memberikan kehilangan talian rendah untuk senario beban berat jarak dekat. YJLV teras aluminium mengurangkan berat sendiri sebanyak 30%, dengan berkesan mengurangkan kos projek keseluruhan untuk penghantaran kuasa jarak jauh.
Perusahaan itu memiliki makmal yang diiktiraf CNAS. Video ujian lengkap diarkibkan untuk setiap kelompok Kabel Kuasa Bertebat XLPE Qiancheng 12/20kV. Kabel dilampirkan dengan kod QR yang boleh dikesan, dan pemeriksaan rawak di tapak pelanggan disokong.
Struktur penebat yang stabil menahan kerosakan yang disebabkan oleh lembap semasa operasi jangka panjang. Ia mengekalkan rintangan penebat yang stabil walaupun di bawah lombong lembap dan keadaan loji kimia dan mengurangkan kegagalan litar pintas.
Versi kalis api konvensional menghalang penyebaran api. Varian asap rendah bebas halogen tersuai tidak menghasilkan asap menghakis yang sangat toksik dalam kebakaran, menjamin keterlihatan untuk laluan pemindahan kakitangan dan sesuai untuk kawasan berpenduduk padat.
Jenis perisai menahan penyemperitan dan hentaman batu. Sarung luar adalah kalis UV dan asid-alkali-tahan kakisan, menghalang kerosakan di bawah peletakan luar dan bawah tanah dan menghapuskan bahaya kebocoran elektrik.
Talian penghantaran kuasa 20kV di tapak untuk pencawang injak fotovoltaik dan kuasa angin.
Talian bekalan kuasa voltan sederhana untuk pencawang serantau dan naik taraf & pengubahsuaian grid kuasa bandar.
Sistem pengagihan kuasa 20kV di tapak untuk loji kimia dan taman perindustrian yang besar.
Transit rel Infrastruktur Awam Bandar, terowong utiliti komprehensif bawah tanah, hospital berskala besar dan kompleks komersial. Jenis asap rendah bebas halogen lebih disukai untuk ruang bawah tanah yang tertutup.
Kabel Kuasa Bertebat XLPE Qiancheng 12/20kV boleh diletakkan pada dulang kabel, dalam parit kabel, terowong dan saluran pelindung. Jenis perisai disyorkan untuk pengebumian langsung ringan di tanah gembur.
Pra-panaskan kabel melebihi 5 ℃ sebelum meletakkan apabila suhu ambien di bawah 0 ℃ untuk mengelakkan penebat retak rapuh di bawah suhu rendah.
Jauhkan pendawaian dari tepi dan sudut yang tajam untuk mengelakkan calar sarung dan kemasukan air yang mencetuskan penuaan pokok air.
Kabel AC teras tunggal tidak boleh dipasang di dalam konduit keluli sahaja, untuk mengelakkan pemanasan arus pusar yang mempercepatkan penuaan kabel.
J: Perisai logam dua lapisan direka dengan kadar pusingan ≥25%, manakala nyahcas separa dikawal di bawah 10 pC. Digabungkan dengan ujian tahan voltan tinggi, struktur pelindung membantu meningkatkan kestabilan elektrik dan mengurangkan risiko kegagalan berkaitan penebat semasa operasi.
A: Penebat XLPE mempunyai kehilangan dielektrik yang rendah dan prestasi elektrik yang stabil. Toleransi ketebalan penebat dikawal dalam lingkungan ±0.05 mm untuk mengekalkan medan elektrik yang seragam dan mengurangkan risiko tekanan setempat. Amalan pemasangan yang betul, termasuk mencegah kerosakan sarung dan kemasukan air, meningkatkan lagi kebolehpercayaan jangka panjang.
A: Ya. Ia sesuai untuk sistem penghantaran kuasa voltan sederhana dalam projek fotovoltaik dan kuasa angin. Versi konduktor tembaga boleh dipilih untuk aplikasi beban tinggi, manakala versi YJLV konduktor aluminium sesuai untuk jarak penghantaran yang lebih jauh di mana kawalan berat dan kos adalah penting.
J: Kabel kalis api konvensional tertumpu terutamanya pada mengehadkan penyebaran nyalaan. Versi asap rendah bebas halogen memberikan kelebihan tambahan, termasuk pelepasan asap yang berkurangan, gas pembakaran tidak menghakis, dan penghantaran cahaya ≥70%, menjadikannya sesuai untuk kawasan tertutup seperti terowong utiliti dan kemudahan awam.
J: Struktur penebat yang stabil membantu mengekalkan rintangan penebat dalam keadaan lembap dan mengurangkan kemungkinan kerosakan elektrik. Versi berperisai memberikan perlindungan mekanikal tambahan terhadap tekanan luaran dan kesan dalam persekitaran pemasangan yang mencabar.
J: Jenis tidak berperisai biasanya digunakan dalam dulang kabel, parit, terowong dan saluran pelindung di mana perlindungan mekanikal tersedia. Jenis perisai disyorkan untuk pengebumian langsung atau kawasan yang mempunyai tekanan mekanikal yang lebih tinggi untuk meningkatkan ketahanan terhadap kerosakan luaran.
J: Versi konduktor aluminium biasanya digunakan dalam projek penghantaran jarak jauh kerana kelebihan berat dan kosnya yang lebih rendah. Versi konduktor tembaga lebih disukai untuk aplikasi yang memerlukan kekonduksian yang lebih tinggi atau kapasiti beban tertumpu.
A: Pada suhu di bawah 0 ℃, memanaskan kabel melebihi 5 ℃ sebelum pemasangan disyorkan untuk mengurangkan risiko keretakan penebat. Semasa meletakkan, elakkan lenturan yang berlebihan, tepi tajam dan kerosakan mekanikal untuk mengekalkan prestasi kabel.
