Perlombongan Kabel Getah Terlindung Fleksibel

Model: MYP, MYPT.

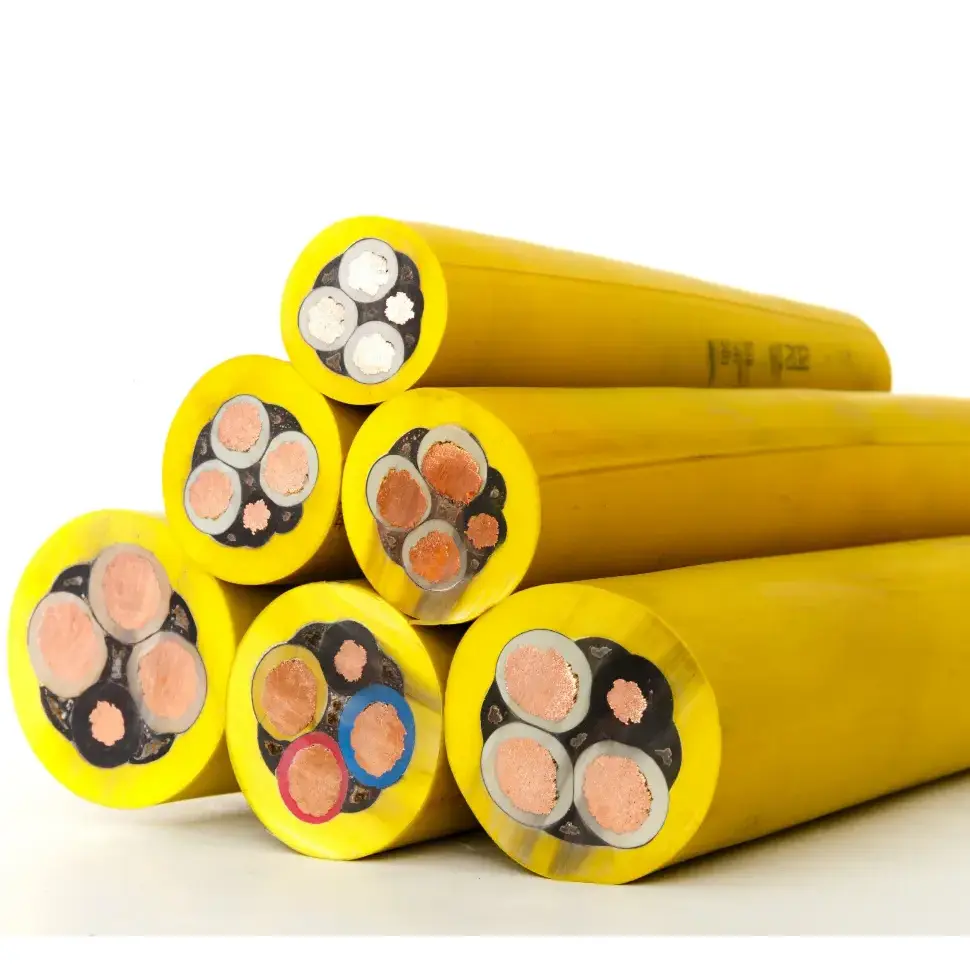

Kabel Getah Terlindung Fleksibel Perlombongan ialah kabel bersarung getah fleksibel untuk peralatan elektrik mudah alih yang digunakan dalam perlombongan bawah tanah. Spesifikasi produk yang dibekalkan merujuk kepada MT/T 818.7-2009 dan menggabungkan konduktor kuprum berbilang untaian, penebat getah tujuan khas, pelindung berjalin wayar tembaga dan sarung getah berkekuatan tinggi. Pembinaan ini bertujuan untuk aplikasi yang melibatkan lenturan berulang, menyeret, kilasan dan pendedahan kepada habuk, lembapan dan sentuhan mekanikal.

Spesifikasi Produk dan Jadual Parameter Teknikal

Ciri Pembinaan Utama

1. Konduktor Kuprum Fleksibel

Kabel menggunakan konduktor tembaga bebas oksigen ketulenan tinggi berbilang untaian. Berbanding dengan pembinaan konduktor tegar, susunan terkandas lebih sesuai untuk pemasangan mudah alih di mana kabel dibengkokkan, digerakkan atau dipintal berulang kali semasa operasi peralatan.

2. Penebat Getah dan Sarung Pelindung

Getah tujuan khas ditentukan untuk lapisan penebat, manakala sarung luar digambarkan sebagai tahan haus, tahan minyak, tahan seret dan tahan hentaman. Ciri-ciri bahan ini berkaitan dengan laluan bawah tanah di mana kabel mungkin bersentuhan dengan peralatan, habuk arang batu, lembapan atau minyak hidraulik.

3. Perisai Jalinan Wayar Tembaga

Spesifikasi yang dibekalkan menyenaraikan perisai jalinan dawai tembaga dengan liputan perisai sekurang-kurangnya 85%. Perisai logam boleh mengurangkan gandingan elektromagnet antara kabel dan peralatan elektrik berdekatan, walaupun kesan perisai sebenar juga bergantung pada pemasangan kabel, penamatan perisai dan pembumian.

4. Gabungan Kuasa dan Teras Kawalan

Pembinaan boleh menggabungkan kuasa dan teras kawalan dalam pemasangan kabel yang sama. Susunan ini berguna apabila peralatan perlombongan mudah alih memerlukan kedua-dua kuasa elektrik dan sambungan kawalan yang berkaitan, tertakluk kepada konfigurasi litar peralatan.

Syarat Permohonan

Kabel Getah Terlindung Fleksibel Perlombongan bertujuan untuk peralatan mudah alih bawah tanah di mana beban elektrik digabungkan dengan pergerakan mekanikal berulang. Model yang tepat hendaklah dipilih mengikut voltan terkadar, keratan rentas konduktor, susunan teras, panjang kabel, corak pergerakan dan keadaan persekitaran.

1. Peralatan Perlombongan Berjentera Penuh

Pembinaan fleksibel boleh digunakan untuk peralatan mudah alih yang beroperasi di sepanjang muka perlombongan berjentera, di mana pergerakan kabel dan lenturan berulang adalah sebahagian daripada operasi biasa. Saiz konduktor dan konfigurasi teras hendaklah sepadan dengan keperluan elektrik peralatan.

2. Peralatan Jalan Raya Bawah Tanah

Peralatan mudah alih yang beroperasi di jalan raya bawah tanah mungkin memerlukan kabel yang tahan terhadap penyeretan, hentaman dan lelasan. Jenis peralatan, laluan pemasangan dan kelegaan yang ada perlu dipertimbangkan semasa menentukan pembinaan kabel yang sesuai.

3. Kawasan dengan Gangguan Elektromagnet

Apabila motor berkuasa tinggi, penukar frekuensi atau peralatan elektrik lain dipasang berhampiran litar kawalan atau pemantauan, lapisan pelindung logam boleh membantu mengehadkan gandingan elektromagnet. Sambungan perisai dan pembumian yang betul kekal sebagai bahagian penting dalam keseluruhan pemasangan.

4. Keadaan Bawah Tanah Lembap dan Berhabuk

Penebat getah dan sarung luar menyediakan pembinaan yang bertujuan untuk menuntut persekitaran bawah tanah. Kesesuaian alam sekitar sebenar perlu diperiksa terhadap pendedahan air, suhu, sentuhan minyak, beban mekanikal dan keperluan khusus lombong.

Mata Teknikal untuk Pemilihan Kabel

1. Voltan Ternilai dan Keratan Rentas Pengalir

Spesifikasi yang dibekalkan menyenaraikan voltan terkadar 0.66/1.14 kV dan keratan rentas konduktor daripada 10 mm² hingga 150 mm². Pemilihan harus mempertimbangkan beban peralatan, penurunan voltan yang dibenarkan, panjang kabel dan keadaan pemasangan yang dijangkakan daripada saiz konduktor sahaja.

2. Pergerakan Mekanikal

Untuk peralatan perlombongan mudah alih, kabel mungkin mengalami lenturan, kilasan dan penyeretan berulang kali. Oleh itu, konduktor terkandas, penebat, sarung dan jejari pemasangan harus dipertimbangkan bersama semasa menilai kabel untuk susun atur peralatan tertentu.

3. Keperluan Perisai

Produk yang dibekalkan menggunakan perisai jalinan dawai tembaga dengan liputan yang dinyatakan ≥85%. Jika kabel dipasang berdekatan dengan pemacu frekuensi berubah-ubah atau motor berkuasa tinggi, susunan perisai yang diperlukan hendaklah diperiksa mengikut keperluan pengeluar peralatan dan reka bentuk elektrik lombong.

4. Keperluan kalis api

Data teknikal yang dibekalkan menyatakan pematuhan terhadap keperluan kalis api perlombongan MT 386 dan pemadaman sendiri selepas penyingkiran nyalaan. Jika projek memerlukan pensijilan keselamatan lombong khusus atau dokumentasi ujian tambahan, keperluan tersebut hendaklah disahkan untuk model kabel yang tepat sebelum perolehan.

Kawalan Kualiti dan Dokumentasi Teknikal

Untuk perolehan kabel perlombongan, pengesahan teknikal hendaklah meliputi model, voltan terkadar, keratan rentas konduktor, susunan teras, pembinaan perisai, rintangan elektrik dan keperluan ujian yang berkenaan. Butiran ini memberikan asas yang lebih jelas untuk pemilihan dan penerimaan produk daripada penerangan prestasi umum.

Qiancheng boleh menyediakan spesifikasi produk dan dokumentasi teknikal sokongan mengikut model kabel dan keperluan projek yang dipilih. Di mana pensijilan, laporan ujian atau rekod pemeriksaan lain diperlukan, dokumen yang berkenaan hendaklah disahkan semasa peringkat sebut harga dan semakan pesanan.

Apa yang Perlu Disahkan Sebelum Memesan?

1. Peralatan dan Aplikasi

Sediakan jenis peralatan, persekitaran operasi dan sama ada kabel akan digunakan untuk operasi tetap atau mudah alih. Ini membantu menentukan sama ada pembinaan fleksibel dan susunan perisai sepadan dengan pemasangan sebenar.

2. Keperluan Elektrik

Sahkan voltan terkadar, keratan rentas konduktor, bilangan teras kuasa, keperluan teras kawalan dan panjang kabel. Untuk larian kabel yang lebih lama, penurunan voltan dan rintangan konduktor juga harus dipertimbangkan.

3. Keadaan Mekanikal

Maklumat tentang kekerapan seretan, arah lenturan, jejari pemasangan minimum, sentuhan dengan jentera dan kemungkinan kesan boleh membantu menentukan pembinaan kabel yang sesuai.

4. Keperluan Dokumentasi

Sebelum pengeluaran atau penghantaran, sahkan piawaian perlombongan yang berkenaan, keperluan pensijilan, rekod pemeriksaan dan dokumen teknikal lain yang diperlukan oleh lombong, pengilang peralatan atau spesifikasi projek.

Soalan Lazim

S1: Apakah spesifikasi yang tersedia?

J: Spesifikasi yang dibekalkan menyenaraikan model MYP dan MYPT, dengan voltan terkadar 0.66/1.14 kV dan keratan rentas konduktor daripada 10 mm² hingga 150 mm². Susunan teras yang diperlukan hendaklah disahkan mengikut reka bentuk peralatan dan litar.

S2: Apakah fungsi lapisan pelindung?

J: Kabel menggunakan perisai jalinan wayar tembaga dengan liputan perisai yang dinyatakan ≥85%. Perisai boleh membantu mengurangkan gandingan elektromagnet daripada peralatan elektrik berdekatan. Keberkesanan sebenar bergantung pada pemasangan lengkap, termasuk penamatan perisai dan pembumian.

S3: Bolehkah kabel digunakan untuk peralatan bawah tanah mudah alih?

J: Konduktor fleksibel dan pembinaan getah bertujuan untuk aplikasi mudah alih yang melibatkan lenturan berulang, kilasan dan penyeretan. Pemilihan akhir harus mengambil kira pergerakan peralatan, penghalaan kabel, voltan, saiz konduktor dan keadaan persekitaran.

S4: Apakah piawaian yang dirujuk untuk kabel ini?

J: Maklumat produk merujuk kepada MT/T 818.7-2009 untuk spesifikasi kabel perlombongan dan MT 386 untuk keperluan kalis api perlombongan. Dokumen standard dan pensijilan yang berkenaan hendaklah disahkan dengan model yang tepat dan keperluan projek.

S5: Apakah maklumat yang diperlukan untuk sebut harga?

J: Maklumat utama termasuk model kabel, voltan terkadar, keratan rentas konduktor, konfigurasi teras, panjang yang diperlukan, kuantiti, peralatan aplikasi dan keadaan pemasangan. Sebarang keperluan pensijilan atau dokumen pemeriksaan khusus projek juga perlu disediakan.

S6: Bolehkah dokumen teknikal disediakan bersama kabel?

J: Spesifikasi teknikal dan dokumen sokongan yang berkenaan boleh disediakan mengikut model dan keperluan projek yang dipilih. Bagi projek perlombongan, sijil dan rekod ujian yang diperlukan hendaklah disahkan sebelum pesanan dimuktamadkan.
