Kabel Getah Pencukur Arang Batu Terlindung

Model: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, dsb.

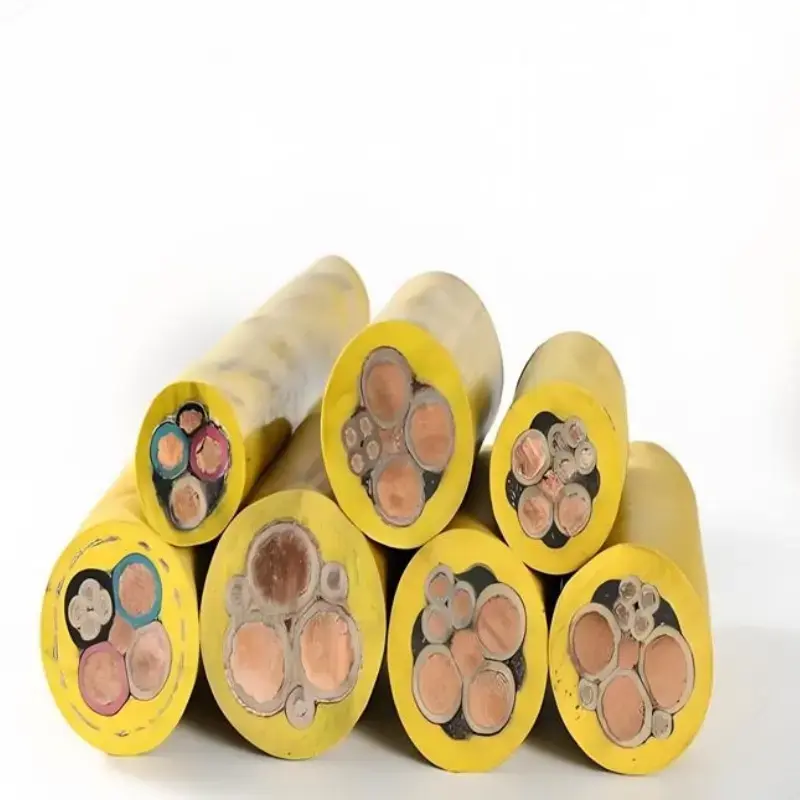

Kabel Getah Pencukur Arang Batu Berlindung digunakan untuk bekalan kuasa mudah alih dan sambungan kawalan pada peralatan perlombongan arang batu bawah tanah seperti gunting arang batu. Pembinaannya menggabungkan konduktor tembaga bebas oksigen berbilang untaian, penebat getah tujuan khas, perisai logam dan sarung getah berkekuatan tinggi. Spesifikasi yang dibekalkan meliputi beberapa tahap voltan dan keratan rentas konduktor untuk aplikasi di mana kabel terdedah kepada pergerakan berulang, lenturan, penyeretan dan sentuhan mekanikal.

Spesifikasi Produk dan Jadual Parameter Teknikal

Syarat Permohonan Biasa

Jenis kabel ini bertujuan untuk peralatan perlombongan mudah alih bawah tanah di mana kabel kuasa mungkin terdedah kepada pergerakan berterusan dan tekanan mekanikal. Spesifikasi sebenar hendaklah dipilih mengikut voltan peralatan, permintaan semasa, keratan rentas konduktor, konfigurasi teras dan keadaan pemasangan.

1. Muka Perlombongan Arang Berjentera Penuh

Pencukur arang batu dan peralatan mudah alih lain memerlukan pembinaan kabel yang boleh menampung pergerakan berulang di sepanjang muka kerja. Konduktor fleksibel dan sarung getah sesuai dengan keadaan penghalaan kabel yang melibatkan lenturan, penyeretan dan sentuhan dengan peralatan sekeliling.

2. Peralatan Elektrik Bawah Tanah Mudah Alih

Kabel juga boleh dipertimbangkan untuk sambungan kuasa dan kawalan pada peralatan perlombongan mudah alih lain apabila voltan terkadar, susunan teras dan keperluan mekanikalnya sepadan dengan pemasangan. Jenis peralatan dan konfigurasi sambungan hendaklah disahkan sebelum spesifikasi.

3. Kawasan dengan Gangguan Elektromagnet

Lapisan pelindung logam menyediakan penghalang konduktif di sekeliling teras kabel dan boleh membantu mengurangkan kesan gangguan elektromagnet pada litar kawalan dan isyarat. Keperluan perisai hendaklah dinilai bersama dengan reka bentuk peralatan dan susunan pembumian.

4. Kawasan Lombong yang Basah, Berdebu dan Meminta Secara Mekanikal

Penebat getah dan sarung luar bertujuan untuk persekitaran bawah tanah di mana kelembapan, habuk, seretan dan sentuhan mekanikal mungkin berlaku. Pemilihan kabel masih perlu mengambil kira pendedahan air sebenar, laluan pemasangan, suhu dan beban mekanikal di tapak.

Pertimbangan Teknikal Utama

Untuk pemilihan kabel lombong arang batu, penarafan elektrik sahaja tidak mencukupi. Pembinaan kabel, pergerakan pemasangan, keperluan perisai dan keadaan persekitaran hendaklah diperiksa terhadap peralatan dan susun atur lombong sebelum membuat pesanan.

1. Penarafan Elektrik dan Saiz Konduktor

Julat voltan yang tersedia termasuk 0.38/0.66 kV, 0.66/1.14 kV dan 1.9/3.3 kV, dengan keratan rentas konduktor disenaraikan daripada 16 mm² hingga 120 mm² dalam spesifikasi yang dibekalkan. Saiz yang sesuai bergantung pada beban peralatan, penurunan voltan yang dibenarkan, panjang kabel dan keadaan pemasangan.

2. Pembinaan Fleksibel untuk Peralatan Mudah Alih

Pergerakan berulang meletakkan permintaan mekanikal yang berbeza pada kabel perlombongan mudah alih daripada pada kabel pemasangan tetap. Konduktor kuprum berbilang untaian dan pembinaan getah bertujuan untuk aplikasi yang melibatkan lenturan dan kilasan berulang.

3. Perisai untuk Litar Kawalan dan Isyarat

Kabel ini menggabungkan perisai logam komposit menggunakan jalinan dawai tembaga dan gentian. Untuk pemasangan yang membawa isyarat kawalan berhampiran peralatan elektrik berkuasa tinggi, susunan perisai hendaklah dipadankan dengan keperluan pembumian dan sistem kawalan peralatan.

4. Perlindungan Sarung

Sarung getah luar ditentukan sebagai tahan haus, tahan minyak, tahan seret dan tahan hentaman. Ciri-ciri ini adalah relevan apabila kabel dihalakan berhampiran dengan jentera mudah alih atau terdedah kepada sentuhan mekanikal berulang.

5. Prestasi Kalis Api

Spesifikasi yang dibekalkan menyatakan pematuhan terhadap keperluan kalis api perlombongan MT 386, termasuk pemadaman sendiri selepas penyingkiran nyalaan. Dokumentasi projek dan spesifikasi kabel yang berkenaan hendaklah disemak apabila lombong memerlukan pensijilan atau rekod ujian tertentu.

Kualiti dan Dokumentasi

Untuk perolehan kabel perlombongan, pengesahan teknikal hendaklah meliputi model produk, voltan terkadar, keratan rentas konduktor, konfigurasi teras, keperluan ujian elektrik dan piawaian perlombongan yang berkenaan. Butiran ini menyediakan asas praktikal untuk memadankan kabel dengan peralatan dan keadaan pemasangan dan bukannya memilih hanya dengan voltan nominal.

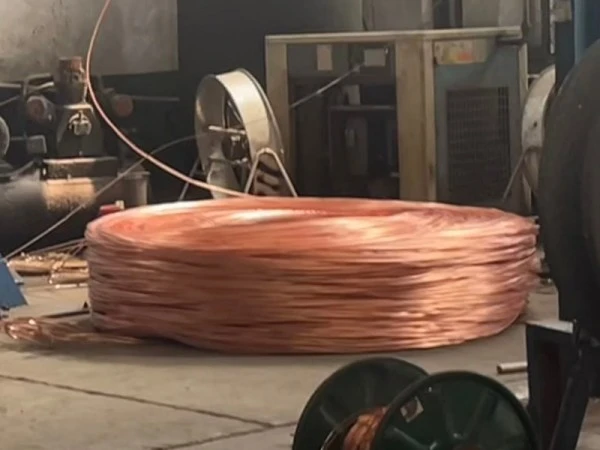

Proses pengeluaran dan pemeriksaan kabel Qiancheng boleh didokumenkan mengikut spesifikasi produk dan keperluan projek yang berkenaan. Rekod ujian, parameter teknikal dan dokumen sokongan lain boleh disemak sebagai sebahagian daripada proses perolehan dan penerimaan jika diperlukan.

Mengapa Pembinaan Penting dalam Aplikasi Perlombongan Arang Batu

1. Pembinaan Konduktor Fleksibel

Konduktor kuprum bebas oksigen berbilang untai bertujuan untuk menampung lenturan dan kilasan berulang semasa operasi peralatan mudah alih. Saiz konduktor boleh dipilih mengikut beban elektrik yang diperlukan dan spesifikasi kabel.

2. Gabungan Kuasa dan Konfigurasi Kawalan

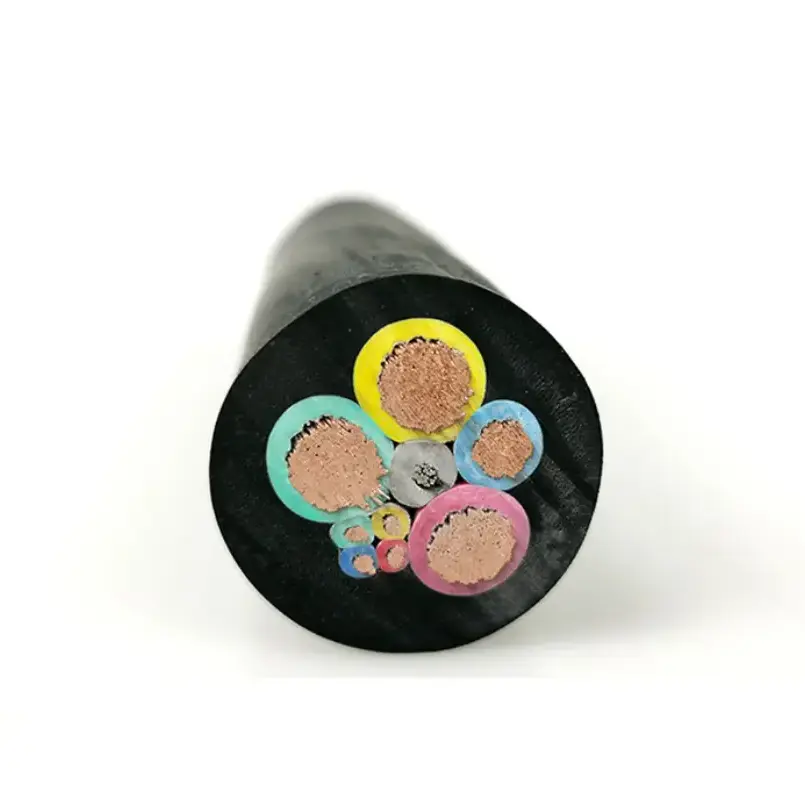

Spesifikasi yang dibekalkan termasuk pembinaan teras kuasa dan teras kawalan komposit. Konfigurasi ini boleh memudahkan penghalaan kabel di mana kedua-dua sambungan kuasa dan kawalan diperlukan, tertakluk kepada keperluan sambungan peralatan.

3. Perisai Logam

Struktur perisai adalah berkaitan dengan pemasangan di mana kabel kuasa dan litar kawalan beroperasi dalam persekitaran peralatan mudah alih yang sama. Keberkesanannya bergantung pada reka bentuk sistem yang lengkap, termasuk penamatan perisai dan pembumian.

4. Penebat dan Sarung Getah

Bahan getah digunakan untuk kedua-dua penebat dan lapisan pelindung luar. Pembinaan yang ditentukan memberikan ketahanan terhadap penyemperitan, koyakan, haus, minyak dan impak untuk keadaan mekanikal yang menuntut yang berkaitan dengan peralatan bawah tanah mudah alih.

Soalan Lazim

S1: Apakah saiz voltan dan konduktor yang tersedia?

J: Spesifikasi yang dibekalkan meliputi voltan terkadar 0.38/0.66 kV, 0.66/1.14 kV dan 1.9/3.3 kV, dengan keratan rentas konduktor dari 16 mm² hingga 120 mm². Susunan dan model teras tertentu hendaklah disahkan mengikut peralatan dan aplikasi.

S2: Apakah struktur perisai yang digunakan dalam kabel ini?

A: Kabel menggunakan perisai logam komposit yang terdiri daripada jalinan dawai tembaga dan gentian. Ia bertujuan untuk mengurangkan gangguan elektromagnet yang menjejaskan litar dalam kabel, manakala prestasi perisai keseluruhan juga bergantung pada pemasangan dan pembumian yang betul.

S3: Di manakah kabel perlombongan jenis ini biasanya digunakan?

A: Kabel Getah Pencukur Arang Batu Terlindung terutamanya dikaitkan dengan peralatan perlombongan bawah tanah mudah alih dan muka kerja perlombongan arang batu. Ia boleh dipertimbangkan untuk gunting arang batu dan peralatan mudah alih lain apabila voltan, saiz konduktor, konfigurasi teras dan keperluan mekanikal adalah serasi.

S4: Apakah yang perlu disahkan sebelum membuat pesanan?

A: Sahkan voltan terkadar peralatan, keratan rentas konduktor, bilangan dan jenis teras, panjang kabel, keperluan perisai, kaedah pemasangan dan keadaan persekitaran. Bagi projek perlombongan, piawaian, sijil dan dokumentasi ujian yang diperlukan juga harus disahkan sebelum pengeluaran atau penghantaran.

S5: Adakah kabel mempunyai prestasi kalis api?

J: Spesifikasi teknikal yang dibekalkan menyatakan bahawa kabel mematuhi keperluan kalis api perlombongan MT 386 dan padam sendiri selepas dialihkan api. Sebarang pensijilan atau keperluan ujian khusus projek hendaklah disahkan dengan model kabel yang tepat dan spesifikasi yang berkenaan.

S6: Bolehkah Qiancheng menyediakan dokumen teknikal untuk perolehan projek?

J: Parameter teknikal dan dokumentasi sokongan boleh disediakan mengikut model yang dipilih dan keperluan projek. Untuk semakan sebut harga atau spesifikasi, adalah berguna untuk menyediakan voltan, saiz konduktor, konfigurasi teras, kuantiti dan keadaan aplikasi yang diperlukan.
