Kabel Kawalan PVC Tembaga

Model Produk Asas: KVV

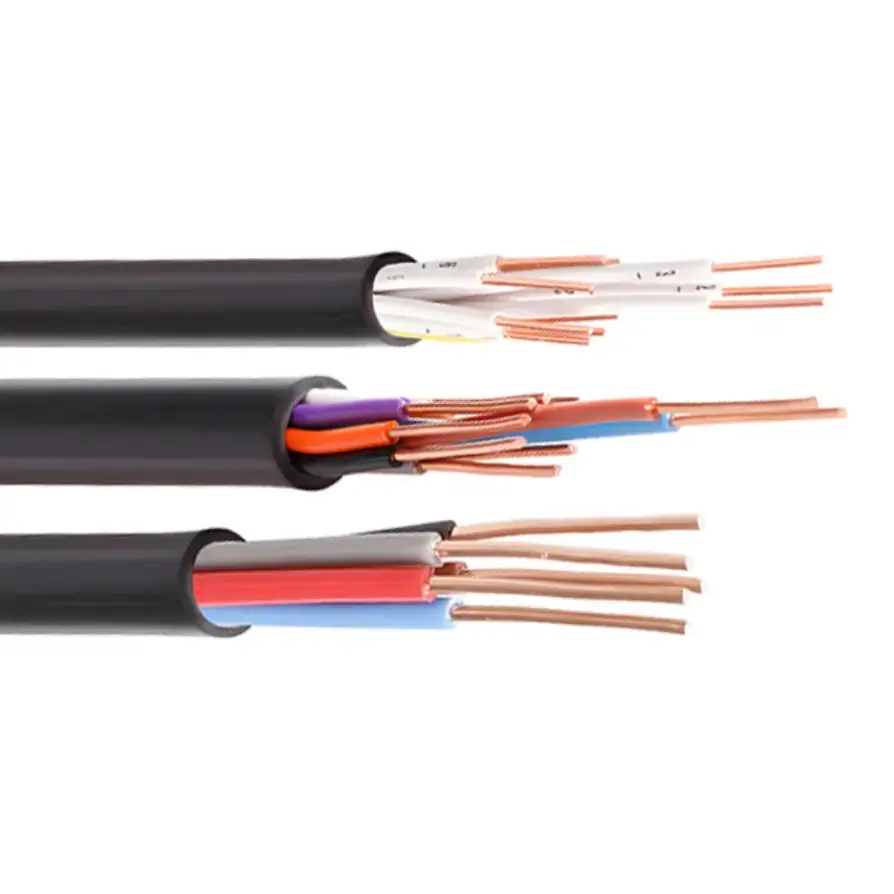

Kabel Kawalan PVC Tembaga menggabungkan konduktor tembaga bebas oksigen ketulenan tinggi dengan penebat PVC dan sarung pelindung untuk kawalan voltan rendah, pemantauan dan litar tambahan. Pembinaan KVV bertujuan untuk pendawaian tetap di mana beberapa isyarat kawalan atau fungsi elektrik perlu disalurkan melalui kabel yang sama. Saiz konduktor, kuantiti teras, perisai dan perisai boleh dipilih mengikut konfigurasi peralatan dan persekitaran pemasangan.

Untuk automasi industri, peralatan elektrik dan sistem kawalan bangunan, kabel ini menyediakan pilihan pendawaian berbilang teras yang praktikal untuk menyambungkan kabinet kawalan, peranti medan, motor, penderia dan litar tambahan lain. Spesifikasi yang berkenaan hendaklah disahkan daripada voltan litar, keratan rentas konduktor, bilangan teras, kaedah peletakan dan keadaan persekitaran dan bukannya daripada kiraan teras sahaja.

Dimensi Spesifikasi Produk dan Jadual Parameter Teknikal

Ciri-ciri Pembinaan dan Elektrik

Konduktor Kuprum untuk Litar Kawalan dan Tambahan

Konduktor ditentukan sebagai kuprum bebas oksigen ketulenan tinggi, dengan pilihan keratan rentas dari 0.5 hingga 10 mm². Untuk aplikasi kawalan, saiz konduktor hendaklah sepadan dengan beban yang disambungkan, voltan kawalan, penurunan voltan yang dibenarkan dan jarak pemasangan. Julat teras yang tersedia iaitu 2 hingga 61 teras juga membenarkan satu kabel untuk menampung berbilang litar kawalan atau pemantauan.

Penebat PVC dan Sarung

PVC menyediakan penebat elektrik utama dan perlindungan luaran untuk pembinaan KVV standard. Suhu operasi jangka panjang maksimum yang disenaraikan ialah 70 ℃, manakala jadual menentukan suhu ambien meletakkan sekurang-kurangnya 0 ℃. Keadaan pemasangan di luar had ini memerlukan pengesahan pembinaan kabel dan gred bahan yang berkenaan dan bukannya menukar kaedah pemasangan sahaja.

Pilihan Perisai dan Perisai

Litar kawalan yang dipasang berdekatan dengan peralatan frekuensi berubah-ubah, motor atau sumber elektrik lain mungkin memerlukan perisai tambahan. Konfigurasi KVVP dan KVVRP boleh menggunakan perisai jalinan dengan kadar liputan yang ditentukan, manakala KVVP2 menggunakan pembalut pita kuprum. Di mana perlindungan mekanikal menjadi keutamaan, pembinaan KVV22 menambah perisai pita keluli berganda. Konfigurasi ini harus dipilih mengikut sumber gangguan, pendedahan mekanikal dan laluan peletakan.

Keadaan Pemasangan yang Mempengaruhi Pemilihan Kabel

Kaedah pemasangan mempunyai hubungan langsung dengan pembinaan kabel yang diperlukan untuk projek. Kabel tidak berperisai yang disenaraikan dalam jadual spesifikasi mempunyai jejari lentur minimum 6 kali diameter luar kabel, manakala pembinaan berperisai atau berperisai pita tembaga memerlukan sekurang-kurangnya 12 kali diameter luar. Mengekalkan jejari lentur yang ditentukan membantu mengelakkan tekanan mekanikal yang berlebihan pada penebat dan struktur kabel semasa pemasangan.

Untuk pengebumian terus, kedalaman minimum yang disenaraikan ialah 0.7 m, dengan perlindungan tambahan terhadap kerosakan mekanikal luaran. Apabila beberapa kabel dipasang secara selari, ruang pelesapan haba yang mencukupi harus dikekalkan. Butiran ini amat relevan apabila spesifikasi kabel kawalan yang sama digunakan merentasi kawasan pemasangan yang berbeza.

Senario Aplikasi

Automasi Perindustrian: Kabel Kawalan PVC Tembaga boleh digunakan untuk kabinet kawalan PLC, peralatan barisan pengeluaran, litar kawalan mesin dan pendawaian isyarat tambahan di mana pelbagai fungsi kawalan voltan rendah perlu disambungkan.

Peralatan Mekanikal dan Elektrik: Digunakan pada litar kawalan dan maklum balas yang berkaitan dengan pam, kipas, pemampat, alatan mesin, peralatan penyejukan dan jentera elektrik lain.

Sistem Bangunan dan Perbandaran: Digunakan dalam automasi bangunan, kawalan lif, peralatan kawalan kebakaran, kawalan lampu jalan dan sistem bekalan air atau saliran di mana spesifikasi kabel sepadan dengan keperluan litar yang berkenaan.

Peralatan Tenaga Baharu: Boleh digunakan untuk litar kawalan dan pemantauan tambahan di sekeliling peralatan fotovoltaik, sistem storan tenaga dan infrastruktur pengecasan apabila voltan, suhu dan keadaan pemasangan berada dalam spesifikasi yang berkenaan.

Pengangkutan dan Pergudangan: Digunakan untuk mengawal litar untuk sistem penyampaian, peralatan gudang dan sistem logistik kendalian elektrik lain. Binaan berperisai atau berperisai boleh dipertimbangkan apabila gangguan atau pendedahan mekanikal memerlukan perlindungan tambahan.

Pengesahan Kualiti dan Spesifikasi

Untuk perolehan teknikal atau spesifikasi projek, Kabel Kawalan PVC Tembaga harus diperiksa terhadap parameter yang boleh diukur dan bukannya hanya bergantung pada penerangan produk am. Item yang berkaitan termasuk bahan konduktor, luas keratan rentas, kuantiti teras, rintangan penebat, prestasi tahan voltan, jejari lentur dan struktur perisai atau perisai yang dipilih.

Spesifikasi yang dibekalkan mengenal pasti GB/T 9330-2020 sebagai piawai rujukan dan menyediakan voltan terkadar, rintangan, penebat dan keperluan pemasangan. Untuk projek eksport, standard IEC yang diperlukan, dokumentasi ujian dan keperluan pasaran destinasi hendaklah disahkan secara berasingan sebelum pengeluaran. Di mana pembinaan berperisai, berperisai atau tahan api diperlukan, model yang tepat juga harus dinyatakan dalam spesifikasi pembelian.

Cara Memilih Spesifikasi yang Sesuai

Mulakan dengan fungsi elektrik litar dan tentukan sama ada kabel membawa isyarat kawalan, pemantauan, maklum balas atau tambahan. Kemudian sahkan keratan rentas konduktor dan kuantiti teras yang diperlukan. Untuk projek dengan gangguan elektrik, pertimbangkan pembinaan terlindung; untuk laluan terdedah di mana perlindungan mekanikal adalah penting, versi berperisai mungkin lebih sesuai.

Untuk sistem kawalan yang lebih besar, menempah teras tambahan boleh menyediakan kapasiti untuk perubahan litar masa hadapan. Jadual menyenaraikan cadangan teras ganti 10%-20%, manakala pemilihan keratan rentas perlu diperiksa terhadap beban sebenar, panjang litar, penurunan voltan dan keadaan pemasangan. Konduktor yang lebih besar tidak boleh dipilih semata-mata kerana projek itu mempunyai bilangan titik kawalan yang lebih besar.

Soalan Lazim

1. Apakah piawaian yang digunakan untuk kabel ini?

Spesifikasi yang disediakan untuk rujukan produk GB/T 9330-2020 untuk kabel kawalan bertebat plastik. Untuk pesanan eksport, keperluan IEC dan piawaian pasaran destinasi hendaklah disahkan mengikut aplikasi sebenar dan pembinaan kabel.

2. Apakah kuantiti teras dan saiz konduktor yang ada?

Julat yang disenaraikan meliputi 2 hingga 61 teras dan keratan rentas konduktor dari 0.5 hingga 10 mm². Kuantiti teras biasa termasuk 4, 7, 10, 14, 19, 24 dan 37 teras, manakala 0.75, 1.0, 1.5 dan 2.5 mm² disenaraikan sebagai keratan rentas biasa.

3. Adakah versi terlindung tersedia untuk aplikasi dengan gangguan elektrik?

ya. Pembinaan KVVP dan KVVRP boleh ditentukan dengan perisai jalinan pada kadar liputan yang disenaraikan sekurang-kurangnya 80%. KVVP2 menggunakan pembalut pita kuprum. Struktur perisai yang sesuai bergantung pada sumber gangguan dan persekitaran pemasangan.

4. Apakah keperluan suhu operasi dan meletakkan?

Data teknikal yang dibekalkan menyenaraikan suhu operasi jangka panjang maksimum yang dibenarkan iaitu 70 ℃ dan suhu ambien peletakan konvensional sekurang-kurangnya 0 ℃. Jika pemasangan di bawah 0 ℃ diperlukan, pemanasan kabel dinyatakan dalam jadual. Pembinaan suhu rendah khas hendaklah disahkan secara berasingan untuk persekitaran yang lebih sejuk.

5. Bolehkah kabel itu digunakan untuk pengebumian terus?

Spesifikasi yang dibekalkan menyenaraikan kedalaman peletakan tertanam terus minimum 0.7 m dan memerlukan perlindungan terhadap kerosakan mekanikal luaran. Pembinaan kabel sebenar hendaklah diperiksa terhadap keadaan tanah, pendedahan mekanikal, kelembapan dan keperluan pemasangan projek sebelum pengebumian terus.

6. Apakah maklumat yang perlu disediakan semasa meminta sebut harga?

Untuk semakan spesifikasi yang tepat, sediakan kuantiti teras yang diperlukan, keratan rentas konduktor, voltan terkadar, panjang kabel, kaedah peletakan dan persekitaran pemasangan. Jika perisai, pembalut pita tembaga, perisai pita keluli atau pembinaan tahan api diperlukan, sertakan keperluan yang sepadan supaya model kabel dan dokumentasi teknikal boleh dipadankan dengan betul.
