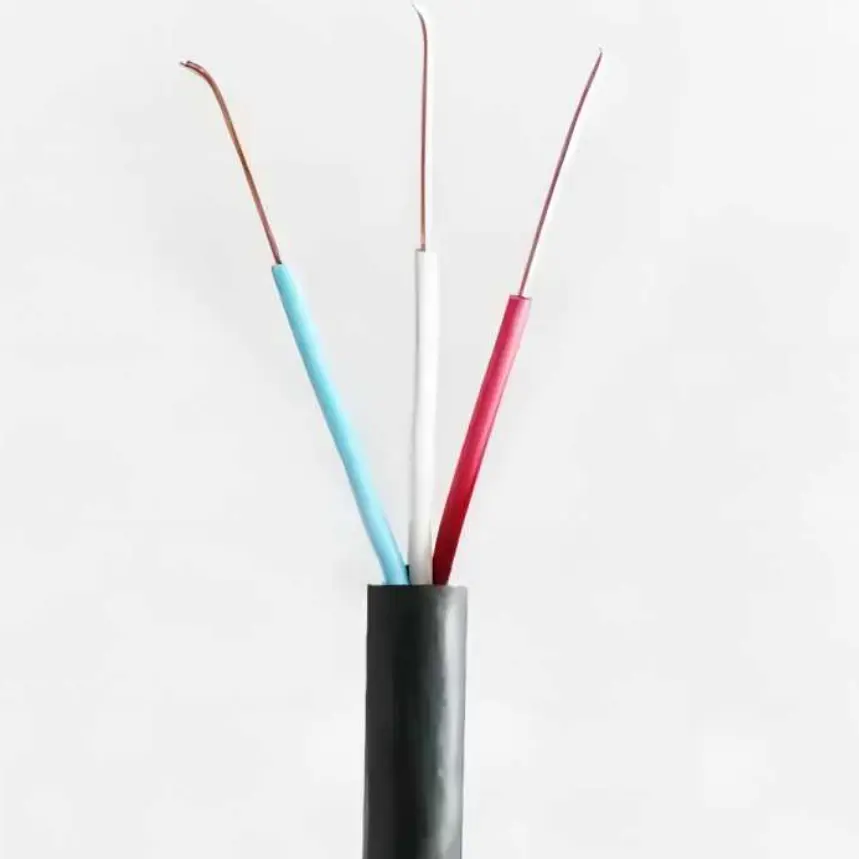

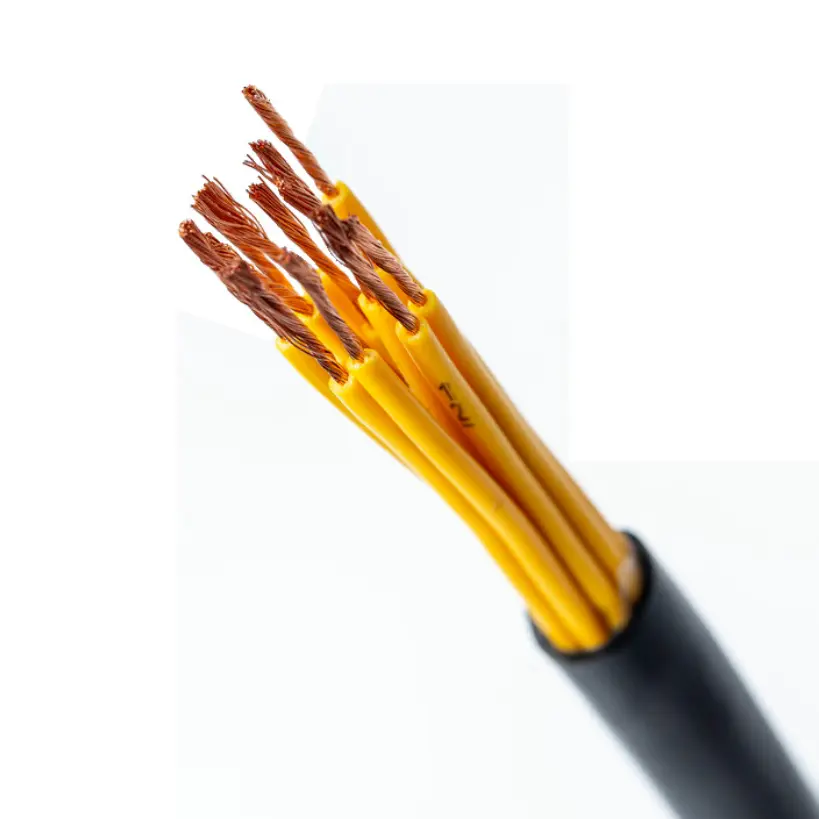

Kabel Kawalan Kalis Api PVC tembaga

Model Produk: ZR-KVV iaitu Z(A、B、C、D)-KVV, ZR-KVVP iaitu Z(A、B、C、D)-KVVP, ZR-KVV22 iaitu Z(A、B、C、D)-KVV22, dsb.

Kabel Kawalan Kalis Api PVC Tembaga ialah kabel kawalan 450/750V menggunakan konduktor tembaga bebas oksigen ketulenan tinggi, pita mika dan penebat dan sarung PVC kalis api. Pembinaan pepejal kelas 1, terkandas Kelas 2 dan konduktor fleksibel Kelas 5 tersedia untuk keadaan pendawaian yang berbeza. Kabel ini bertujuan untuk kawalan, pemantauan dan litar tambahan dalam kemudahan perindustrian, bangunan dan sistem elektrik voltan rendah lain di mana prestasi kalis api dan tahan api diperlukan.

Pembinaan kabel juga boleh termasuk jalinan wayar tembaga pilihan atau pelindung pita tembaga, dengan kuantiti teras dari 2 hingga 61 teras. Oleh itu, pemilihan boleh berdasarkan jenis konduktor, keratan rentas, kuantiti teras, keperluan perisai, kaedah pemasangan dan keperluan prestasi kebakaran projek yang berkenaan.

Dimensi Spesifikasi Produk dan Jadual Parameter Teknikal

Pembinaan dan Prestasi

Pilihan Konduktor untuk Keadaan Pendawaian Berbeza

Kabel tersedia dengan konduktor tembaga pepejal, terkandas atau fleksibel. Pembinaan pepejal dan terkandas boleh digunakan di mana laluan kabel agak tetap, manakala konduktor fleksibel lebih mudah untuk pendawaian kabinet, sambungan peralatan dan pemasangan yang memerlukan pengendalian kabel yang lebih mudah. Pembinaan konduktor yang sesuai hendaklah dipilih mengikut kaedah pemasangan dan keperluan mekanikal.

Pita Mika dan Penebat PVC

Pita mika membentuk lapisan tahan api di sekeliling konduktor, manakala PVC menyediakan penebat elektrik utama. Sarung luar juga diperbuat daripada PVC kalis api. Gabungan ini memberikan kabel pembinaan tahan api dan ciri kalis api yang ditetapkan untuk konfigurasi kabel yang berkenaan.

Perisai Pilihan

Untuk litar di mana gangguan elektromagnet perlu dipertimbangkan, jalinan dawai tembaga atau pembalut pita kuprum boleh ditentukan sebagai lapisan pelindung. Kadar perlindungan perisai yang disenaraikan ialah ≥80%. Pembinaan berperisai hendaklah dipilih mengikut jenis isyarat, peralatan elektrik di sekeliling dan persekitaran pemasangan.

Di mana Kabel Menjawab Keperluan Pendawaian Praktikal

Kabel Kawalan Kalis Api PVC tembaga boleh dikonfigurasikan untuk kedua-dua keadaan pendawaian kawalan tetap dan lebih fleksibel. Ini mengurangkan keperluan untuk memilih pembinaan konduktor yang berbeza sepenuhnya apabila projek mengandungi kabinet kawalan, sambungan peralatan dan laluan kabel tetap dalam sistem elektrik yang sama.

Untuk litar yang membawa isyarat kawalan dan pemantauan, rintangan konduktor ialah spesifikasi penting dan bukan sekadar penerangan bahan. Jadual teknikal menyediakan keperluan rintangan penebat, voltan tahan dan rintangan konduktor yang boleh digunakan untuk pengesahan teknikal sebelum membuat pesanan.

Di mana perlindungan kebakaran adalah sebahagian daripada reka bentuk elektrik, ciri kalis api dan tahan api kabel hendaklah dinilai bersama-sama dengan penghalaan kabel, kaedah sokongan dan keperluan sistem perlindungan kebakaran yang lengkap. Prestasi kabel tidak boleh dipertimbangkan secara bebas daripada kaedah pemasangan.

Senario Aplikasi

1. Sistem Perlindungan Kebakaran: Kabinet kawalan perlindungan kebakaran, litar berkaitan penggera, peralatan ekzos asap dan sistem kawalan pam air api.

2. Kemudahan Kuasa: Kabinet kawalan elektrik, litar tambahan set penjana dan pendawaian kawalan atau isyarat dalam bilik pengagihan kuasa.

3. Automasi Industri: Sistem kawalan untuk talian pengeluaran, jentera dan peralatan proses yang memerlukan pembinaan kabel kalis api.

4. Membina Sistem Elektrik: Sistem kawalan lif, peralatan penghawa dingin pusat, bilik mesin bawah tanah dan aplikasi automasi bangunan yang lain.

5. Peralatan Perindustrian Am: Peralatan rawatan air sisa, talian pengeringan, alatan mesin dan litar kawalan tambahan yang lain.

Pengesahan Kualiti dan Teknikal

Untuk perolehan teknikal, titik pengesahan utama termasuk pembinaan konduktor, keratan rentas konduktor, ketebalan penebat PVC, rintangan penebat, voltan tahan, rintangan konduktor, konfigurasi perisai dan keperluan prestasi kebakaran yang ditentukan. Parameter ini menyediakan asas yang lebih praktikal untuk penerimaan produk daripada penerangan umum kualiti kabel.

Qiancheng boleh menyediakan spesifikasi produk yang berkenaan dan dokumentasi teknikal mengikut konfigurasi kabel yang dipesan. Untuk projek kejuruteraan dan eksport, keperluan untuk laporan ujian, sijil, rekod pemeriksaan, pembungkusan dan panjang kabel hendaklah disahkan sebelum pengeluaran.

Panduan Pemilihan Spesifikasi

Keratan Rentas Konduktor

Keratan rentas konduktor yang tersedia ialah 0.5mm² hingga 10mm². Pemilihan hendaklah berdasarkan fungsi litar, beban elektrik, rintangan konduktor yang dibenarkan dan keperluan pemasangan yang berkenaan.

Kuantiti Teras

Konfigurasi standard meliputi 2 hingga 61 teras. Kuantiti teras hendaklah ditentukan daripada bilangan litar kawalan, pemantauan dan tambahan yang diperlukan oleh peralatan atau projek.

Keperluan Perisai

Jika gangguan isyarat menjadi kebimbangan, jalinan dawai tembaga atau perisai pita tembaga boleh dipertimbangkan. Kaedah perisai yang diperlukan hendaklah disahkan mengikut persekitaran elektrik dan keperluan sistem kawalan.

Persembahan Kebakaran

Jadual teknikal menyatakan keadaan pendedahan kebakaran tidak kurang daripada 830℃ selama 90 minit dan keperluan kalis api di bawah GB/T 19666. Keadaan ujian dan dokumentasi yang diperlukan hendaklah disahkan terhadap spesifikasi projek sebenar sebelum penempatan pesanan.

Soalan Lazim

1. Apakah piawaian yang ditetapkan untuk kabel ini?

Data teknikal merujuk GB/T 9330 untuk rintangan konduktor DC dan GB/T 19666 untuk keperluan kalis api yang disenaraikan. Sebarang pensijilan tambahan atau dokumentasi ujian yang diperlukan untuk projek eksport hendaklah disahkan mengikut konfigurasi kabel yang dipesan.

2. Apakah binaan konduktor yang ada?

Kabel boleh dikonfigurasikan dengan konduktor tegar pepejal atau konduktor fleksibel berbilang lembar. Pembinaan yang sesuai bergantung pada sama ada pemasangan dipasang, disalurkan melalui kabinet kawalan atau memerlukan fleksibiliti yang lebih besar semasa pemasangan.

3. Apakah keratan rentas dan kuantiti teras yang tersedia?

Keratan rentas konduktor yang disenaraikan berjulat dari 0.5mm² hingga 10mm², dengan kuantiti teras dari 2 hingga 61 teras. Gabungan akhir hendaklah disahkan mengikut reka bentuk litar dan konfigurasi kabel.

4. Bolehkah kabel itu dilindungi?

ya. Jalinan dawai tembaga atau pembalut pita kuprum boleh ditentukan sebagai lapisan perisai pilihan, dengan kadar liputan perisai tersenarai ≥80%.

5. Di manakah Kabel Kawalan Kalis Api PVC Tembaga ini biasa digunakan?

Ia digunakan untuk kawalan, pemantauan dan litar tambahan dalam sistem perlindungan kebakaran, kemudahan kuasa, peralatan automasi industri, membina sistem elektrik dan aplikasi industri lain di mana ciri-ciri kalis api dan tahan api yang ditentukan diperlukan.

6. Apakah maklumat yang diperlukan untuk sebut harga?

Sediakan model yang diperlukan, jenis konduktor, keratan rentas, kuantiti teras, keperluan perisai, panjang kabel, persekitaran pemasangan dan keperluan prestasi kebakaran yang berkenaan. Sebarang laporan pemeriksaan, sijil atau dokumentasi eksport yang diperlukan juga harus dinyatakan terlebih dahulu.
