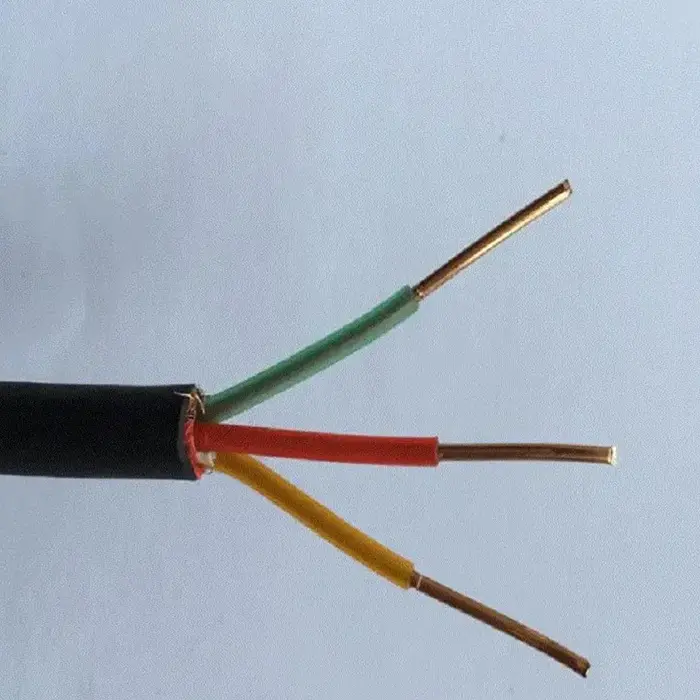

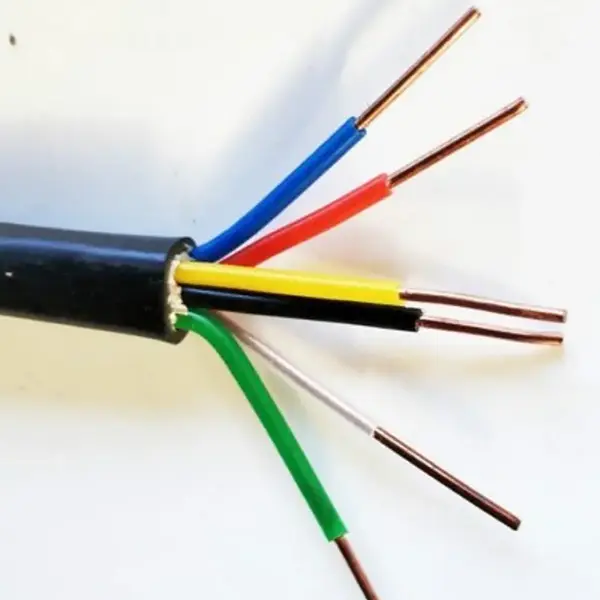

Kabel Kawalan Tembaga XLPE Kalis Api

Model Produk: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, dsb.

Kabel Kawalan Kuprum XLPE Kalis Api digunakan dalam kawalan voltan rendah dan litar isyarat di mana perambatan nyalaan perlu dihadkan. Pembinaan standard menggabungkan konduktor tembaga bebas oksigen dengan penebat XLPE dan sarung luar kalis api, dengan konfigurasi konduktor pepejal atau fleksibel tersedia untuk keperluan pendawaian yang berbeza. Versi berperisai dan berperisai memanjangkan julat kepada pemasangan di mana gangguan elektromagnet atau perlindungan mekanikal juga perlu dipertimbangkan.

Penebat XLPE ditentukan untuk suhu operasi jangka panjang maksimum 90 °C, manakala kabel tersedia dalam konfigurasi 450/750V dengan berbilang kiraan teras dan keratan rentas konduktor. Z(A, B, C) gred kalis api, perisai, perisai dan panjang khas boleh dipilih mengikut litar kawalan dan keadaan peletakan.

Spesifikasi Produk, Dimensi dan Jadual Parameter Teknikal

Pembinaan dan Prestasi

1. Penebat XLPE untuk Pendawaian Kawalan Suhu Tinggi

Sistem penebat adalah berdasarkan polietilena silang silang dan bukannya penebat PVC konvensional. Mengikut spesifikasi yang dibekalkan, lapisan XLPE mempunyai suhu operasi jangka panjang maksimum 90 °C dan toleransi beban lampau jangka pendek sebanyak 130 °C. Ini menjadikan pembinaan sesuai untuk peralatan kawalan dan pemasangan elektrik di mana kabel mungkin mengalami suhu operasi yang lebih tinggi.

2. Konduktor Kuprum untuk Litar Kawalan dan Isyarat

Spesifikasi konduktor meliputi 99.99% kuprum bebas oksigen ketulenan tinggi, dengan konduktor pepejal Kelas 1 dan konduktor fleksibel terkandas Kelas 5 tersedia. Pilihan antara pembinaan tegar dan fleksibel boleh dipadankan dengan kaedah pendawaian, susunan terminal dan ruang pemasangan.

3. Sarung Kalis Api dan Perlindungan Pilihan

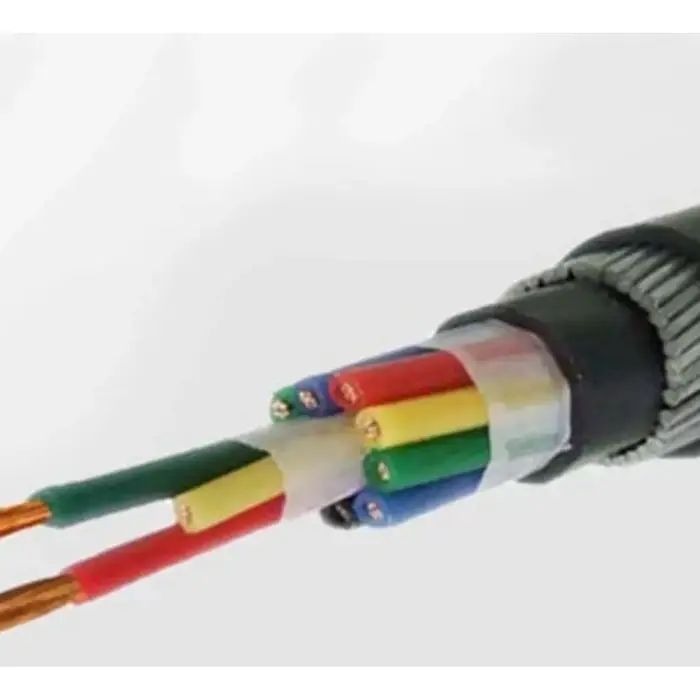

Sarung luar boleh menjadi PVC kalis api atau polietilena (poliolefin), dengan gred kalis api Z(A, B, C) tersedia. Konfigurasi ZR-KYJYP berperisai dan ZR-KYJV22 atau ZR-KYJY23 berperisai menangani keperluan pemasangan tambahan. Perisai adalah relevan di mana gangguan elektromagnet perlu dikawal, manakala perisai pita keluli menyediakan perlindungan mekanikal untuk keadaan peletakan yang ditentukan.

Memilih Konfigurasi Kabel untuk Pemasangan

Pembinaan yang sesuai bergantung pada lebih daripada saiz konduktor. Kuantiti teras harus sepadan dengan bilangan litar kawalan atau isyarat, manakala kelas konduktor harus sepadan dengan kaedah pemasangan. Untuk dulang kabel dan pendawaian tetap dalaman, pembinaan tidak berperisai mungkin mencukupi. Versi berperisai boleh dipertimbangkan untuk litar yang terjejas oleh gangguan elektromagnet, manakala versi berperisai bertujuan untuk pemasangan di mana kabel terdedah kepada tekanan mekanikal atau keadaan pengebumian langsung.

Untuk projek yang memerlukan pengurangan asap dan ciri halogen, versi kalis api asap rendah WDZ yang tersedia hendaklah dinyatakan secara berasingan. Jejari lentur minimum juga perlu dipertimbangkan semasa penghalaan: data yang dibekalkan menyenaraikan ≥6 kali diameter luar kabel untuk versi tidak berperisai, ≥8 kali untuk versi berperisai dan ≥12 kali untuk versi berperisai.

Aplikasi Biasa

1. Perlindungan Kebakaran dan Sistem Kawalan Bangunan

Kabel kawalan XLPE kalis api boleh digabungkan ke dalam litar kawalan voltan rendah untuk peralatan perlindungan kebakaran, automasi bangunan dan sistem elektrik yang berkaitan. Kuantiti teras dan saiz konduktor hendaklah dipadankan dengan peralatan kawalan dan susunan litar dan bukannya dipilih hanya mengikut diameter kabel keseluruhan.

2. Peralatan Fotovoltaik dan Penyimpanan Tenaga

Kabinet kawalan, peralatan berkaitan penyongsang dan sistem storan tenaga mungkin mengandungi berbilang isyarat voltan rendah dan litar kawalan dalam kawasan pemasangan terkurung. Penebat XLPE menyediakan julat suhu operasi yang ditentukan lebih tinggi daripada kabel kawalan PVC yang biasa digunakan untuk aplikasi suhu rendah, tertakluk kepada spesifikasi kabel dan keadaan operasi sebenar.

3. Automasi Perindustrian dan Peralatan Proses

Julat kabel boleh digunakan untuk litar kawalan yang berkaitan dengan motor, pam, kipas, peralatan mesin, kabinet PLC dan peralatan industri lain. Versi konduktor fleksibel berguna apabila penghalaan memerlukan fleksibiliti kabel yang lebih besar, manakala pembinaan terlindung boleh dipertimbangkan untuk litar isyarat yang terdedah kepada gangguan elektromagnet.

4. Pemasangan Utiliti dan Infrastruktur Bawah Tanah

Konfigurasi ZR-KYJV22 dan ZR-KYJY23 berperisai menyediakan pilihan untuk pemasangan yang memerlukan perlindungan mekanikal tambahan, termasuk aplikasi pengebumian langsung yang ditentukan. Versi tidak berperisai boleh digunakan dalam dulang kabel, saluran dalaman dan parit kabel di mana perlindungan mekanikal telah disediakan melalui kaedah pemasangan.

5. Peralatan Kuasa dan Projek Berorientasikan Eksport

Bagi pencawang, loji janakuasa, peralatan elektrik dan projek luar negara, spesifikasi kabel yang diperlukan hendaklah disahkan dengan standard projek, kelas voltan, kaedah pemasangan dan keperluan dokumentasi. Dokumentasi produk, rekod ujian dan pembungkusan kekili boleh diatur mengikut keperluan penghantaran projek.

Pengesahan Teknikal Sebelum Memesan

Untuk projek kabel kawalan, maklumat yang paling berguna untuk disahkan sebelum pengeluaran ialah voltan yang diperlukan, kelas konduktor, keratan rentas, bilangan teras, gred kalis api dan persekitaran peletakan. Perisai atau perisai hendaklah dinyatakan apabila gangguan elektromagnet atau perlindungan mekanikal adalah sebahagian daripada keperluan pemasangan.

Data teknikal yang dibekalkan meliputi keratan rentas konduktor 0.75–6 mm² dan konfigurasi teras standard daripada 2 hingga 61 teras. Panjang penghantaran boleh disesuaikan, manakala pengenalan kabel menggunakan teras pelbagai warna dengan teras pembumian hijau-kuning. Untuk pesanan eksport, pembungkusan boleh termasuk kekili plastik atau kekili kayu berfumigasi mengikut keperluan penghantaran.

Soalan Lazim

1. Apakah piawaian yang ditetapkan untuk kabel ini?

Spesifikasi produk yang dibekalkan menyenaraikan GB/T 9330 dan GB/T 19666 sebagai piawaian kebangsaan yang berkenaan. Jika projek memerlukan pensijilan tambahan, laporan ujian atau dokumentasi eksport, senarai dokumen yang diperlukan hendaklah disahkan sebelum pengeluaran.

2. Apakah julat suhu yang ditentukan untuk penebat XLPE?

Data teknikal menentukan suhu operasi jangka panjang maksimum 90 °C dan toleransi beban lampau jangka pendek sebanyak 130 °C. Suhu peletakan minimum standard ialah ≥0 °C, manakala versi tahan sejuk disenaraikan untuk pembinaan langsung pada -30 °C.

3. Apakah saiz konduktor dan konfigurasi teras yang tersedia?

Keratan rentas konduktor standard ialah 0.75, 1.0, 1.5, 2.5, 4 dan 6 mm². Konfigurasi teras standard termasuk 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 dan 61 teras, dengan kiraan teras khas tersedia untuk pengeluaran tersuai.

4. Bilakah versi berperisai atau berperisai harus dinyatakan?

ZR-KYJYP terlindung boleh dipertimbangkan apabila litar kawalan memerlukan perlindungan gangguan elektromagnet. ZR-KYJV22 berperisai atau ZR-KYJY23 bertujuan untuk meletakkan keadaan di mana perlindungan mekanikal tambahan diperlukan, termasuk aplikasi pengebumian langsung yang ditentukan. Keperluan jejari lentur berbeza antara pembinaan ini.

5. Apakah yang perlu disahkan untuk sebut harga projek?

Sediakan model yang diperlukan, keratan rentas konduktor, kuantiti teras, anggaran panjang, kaedah peletakan dan sebarang keperluan perisai, perisai, asap rendah atau tahan sejuk. Untuk pesanan eksport, destinasi, keperluan kekili dan dokumen teknikal atau pemeriksaan yang diperlukan juga harus disahkan.

6. Bolehkah kabel dibekalkan dalam panjang yang disesuaikan?

ya. Spesifikasi yang dibekalkan menyenaraikan panjang penghantaran yang boleh disesuaikan dengan toleransi panjang yang dinyatakan sebanyak ±0.5%. Kiraan teras khas dan konfigurasi fungsi juga boleh dibincangkan mengikut keperluan projek.
