Kabel Kawalan Fleksibel Kalis Api PVC tembaga

Model Produk: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Kabel Kawalan Fleksibel Kalis Api PVC Tembaga menggabungkan konduktor tembaga terkandas dengan penebat PVC dan sarung luar untuk menyediakan penyelesaian yang fleksibel untuk kawalan dan pendawaian isyarat. Pembinaan kabel kalis apinya bertujuan untuk menyekat perambatan nyalaan, manakala susunan konduktor yang fleksibel membolehkan kabel dialihkan dengan lebih mudah di sekitar kabinet kawalan, terminal peralatan dan ruang pendawaian padat.

Kabel ini biasanya ditetapkan untuk litar kawalan perlindungan kebakaran, automasi industri, peralatan kuasa, sistem mekanikal dan elektrikal, dan jentera metalurgi. Spesifikasi yang sesuai bergantung pada konfigurasi teras yang diperlukan, saiz konduktor, keadaan pemasangan dan keperluan kalis api yang ditakrifkan untuk aplikasi.

Dimensi Spesifikasi Produk dan Jadual Parameter Teknikal

Pembinaan dan Prestasi Kalis Api

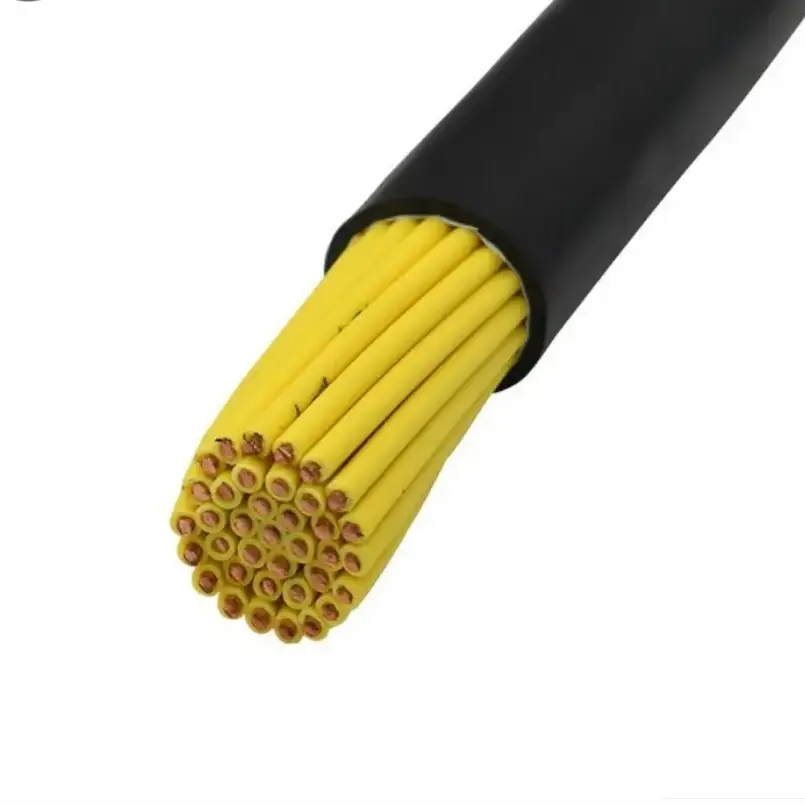

Konduktor Kuprum Fleksibel Pelbagai Tali

Kabel menggunakan pembinaan konduktor kuprum berbilang lembar dan bukannya konduktor pepejal. Helai konduktor individu yang lebih kecil memberikan fleksibiliti yang lebih besar, yang berguna apabila mengalihkan kabel kawalan melalui kabinet, saluran, kepungan peralatan dan lokasi lain di mana ruang pemasangan adalah terhad.

Penebat PVC dan Sarung

PVC digunakan untuk penebat dan lapisan pelindung luar. Ketebalan penebat berbeza mengikut keratan rentas konduktor nominal, dengan nilai yang sepadan disenaraikan dalam jadual teknikal. Struktur penebat terpilih menyediakan pengasingan elektrik dan perlindungan untuk litar kawalan dan pemantauan semasa perkhidmatan biasa.

Pembinaan Kabel Kalis Api

Bahan PVC kalis api bertujuan untuk mengurangkan perambatan nyalaan sepanjang kabel apabila terdedah kepada sumber pencucuhan. Prestasi kalis api hendaklah dinilai mengikut spesifikasi kabel yang berkenaan dan keperluan ujian dan bukannya dianggap sama seperti prestasi rintangan api.

Mengapa Pembinaan Fleksibel Penting dalam Pendawaian Kawalan

Kabel Kawalan Fleksibel Kalis Api PVC Copper PVC menggabungkan struktur konduktor berbilang lembar dengan penebat PVC dan sarung, menjadikannya sesuai untuk pendawaian kawalan di mana fleksibiliti penghalaan adalah penting. Pembinaan boleh memudahkan susunan kabel di dalam kabinet kawalan dan di sekeliling komponen peralatan berbanding dengan reka bentuk kabel yang kurang fleksibel.

Untuk projek yang melibatkan berbilang litar kawalan, konfigurasi teras yang tersedia membolehkan kabel dipilih mengikut bilangan isyarat atau fungsi kawalan yang diperlukan. Keratan rentas konduktor hendaklah ditentukan daripada keperluan elektrik litar dan bukannya daripada kuantiti teras sahaja.

Untuk pemasangan dengan keperluan keselamatan kebakaran, ciri kalis api boleh dipertimbangkan bersama-sama dengan persekitaran pemasangan, kumpulan kabel, kaedah penghalaan dan piawaian projek yang berkenaan. Faktor-faktor ini harus disahkan sebelum pemilihan spesifikasi akhir.

Senario Aplikasi

Sistem Perlindungan Kebakaran

Digunakan untuk litar kawalan dan isyarat dalam kabinet kawalan perlindungan kebakaran, peralatan rangkaian penggera kebakaran dan sistem mekanikal yang berkaitan seperti peralatan asap-ekzos.

Peralatan Kuasa dan Tenaga

Sesuai untuk kabinet kawalan, litar kawalan berkaitan penjana, peralatan bilik pengagihan kuasa dan aplikasi kawalan voltan rendah lain di mana pendawaian fleksibel diperlukan.

Pengeluaran Metalurgi dan Perindustrian

Boleh digunakan dalam sistem kawalan automatik untuk barisan pengeluaran, kabinet kawalan peralatan dan litar isyarat dalam persekitaran industri. Suhu persekitaran dan pendedahan kepada minyak, lembapan atau bahan kimia perlu dipertimbangkan semasa pemilihan.

Membina Sistem Mekanikal dan Elektrik

Berkenaan untuk mengawal pendawaian untuk peralatan penghawa dingin pusat, membina sistem mekanikal dan elektrik, bilik peralatan bawah tanah dan pemasangan perkhidmatan bangunan yang lain.

Automasi Perindustrian Am

Digunakan dalam kabinet kawalan, peralatan pengeluaran automatik, peralatan mekanikal dan sistem perindustrian lain di mana isyarat kawalan atau pemantauan berbilang perlu disalurkan melalui ruang pemasangan terkurung.

Pengesahan Kualiti dan Spesifikasi

Untuk kabel kawalan, pengesahan kualiti harus menumpukan pada pembinaan yang boleh diukur dan parameter elektrik. Keratan rentas konduktor, diameter wayar tunggal maksimum, ketebalan penebat PVC dan rintangan konduktor DC boleh diperiksa mengikut spesifikasi yang dipersetujui sebelum pengeluaran dan penghantaran.

Untuk pesanan kejuruteraan pukal, model, kuantiti teras, keratan rentas konduktor, panjang kabel dan keperluan kalis api yang berkenaan hendaklah disahkan terlebih dahulu. Dokumentasi teknikal dan rekod pemeriksaan boleh dipadankan dengan spesifikasi yang dipesan jika diperlukan oleh projek.

Panduan Pemilihan Spesifikasi

Apabila memilih kabel untuk projek kawalan automatik, beberapa parameter harus dipertimbangkan bersama:

1. Keratan rentas konduktor: Pilih mengikut beban elektrik dan keperluan litar kawalan.

2. Kuantiti teras: Padankan bilangan teras dengan fungsi kawalan dan pemantauan yang diperlukan, dengan teras tambahan dipertimbangkan di mana reka bentuk projek memerlukannya.

3. Kaedah pemasangan: Sahkan sama ada kabel akan dialihkan ke dalam kabinet kawalan, melalui saluran, pada dulang kabel atau terus ke peralatan.

4. Keperluan kalis api: Sahkan kelas kalis api yang diperlukan atau standard ujian yang berkenaan untuk projek.

5. Keadaan persekitaran: Pertimbangkan suhu ambien, kelembapan, minyak, bahan kimia, pergerakan mekanikal dan ruang lentur yang tersedia.

6. Keperluan penghantaran: Sahkan panjang kabel, pembungkusan, pelabelan, dokumentasi dan sebarang keperluan pemeriksaan sebelum pengeluaran pukal.

Soalan Lazim

1. Adakah Kabel Kawalan Fleksibel Kalis Api PVC Copper PVC ini mempunyai prestasi kalis api?

ya. Kabel menggunakan penebat PVC kalis api dan bahan sarung yang direka untuk membantu mengehadkan perambatan nyalaan. Prestasi kalis api yang tepat hendaklah disahkan mengikut pembinaan kabel yang ditentukan dan keperluan ujian yang berkenaan.

2. Mengapakah kabel sesuai untuk pendawaian dalam kabinet kawalan sempit?

Struktur konduktor berbilang lembar memberikan fleksibiliti yang lebih besar daripada konduktor pepejal dengan keratan rentas nominal yang sama. Ini boleh menjadikan penghalaan dan penamatan lebih mudah apabila ruang pemasangan yang tersedia adalah terhad.

3. Apakah keratan rentas dan kuantiti teras yang tersedia?

Keratan rentas yang disenaraikan ialah 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² dan 6mm². Kuantiti teras yang disyorkan termasuk 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 dan 61 teras. Kuantiti teras tersuai boleh dibincangkan mengikut keperluan projek.

4. Bolehkah kabel disesuaikan untuk kuantiti atau panjang teras khas?

ya. Kuantiti teras tersuai dan panjang kabel boleh dibincangkan mengikut spesifikasi projek. Keratan rentas konduktor, keadaan pemasangan, keperluan kalis api dan dokumentasi yang diperlukan hendaklah disahkan sebelum pengeluaran.

5. Di manakah kabel jenis ini biasa digunakan?

Aplikasi biasa termasuk kabinet kawalan perlindungan kebakaran, peralatan kuasa dan tenaga, barisan pengeluaran metalurgi, membina sistem mekanikal dan elektrik, peralatan pengeluaran automatik dan kabinet kawalan industri.

6. Apakah maklumat yang diperlukan untuk sebut harga?

Sila berikan model yang diperlukan, keratan rentas konduktor, kuantiti teras, panjang kabel, persekitaran pemasangan dan keperluan kalis api yang berkenaan. Lukisan projek atau spesifikasi teknikal juga boleh disediakan apabila tersedia supaya pembinaan kabel dapat disemak sebelum sebut harga dan pengeluaran.
