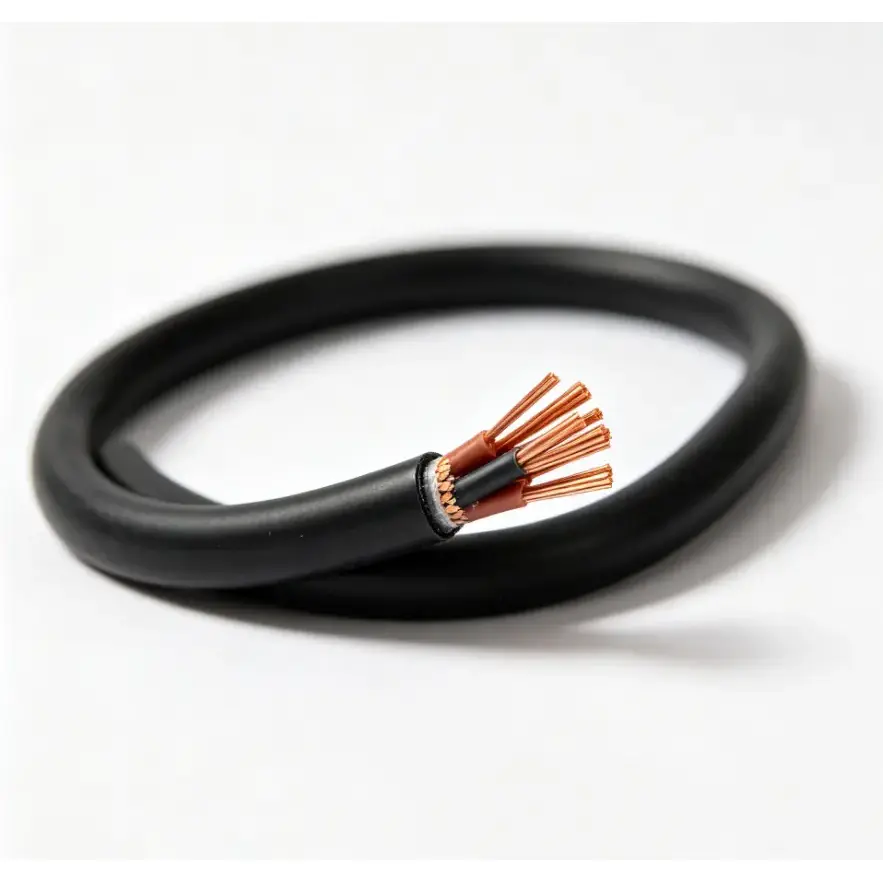

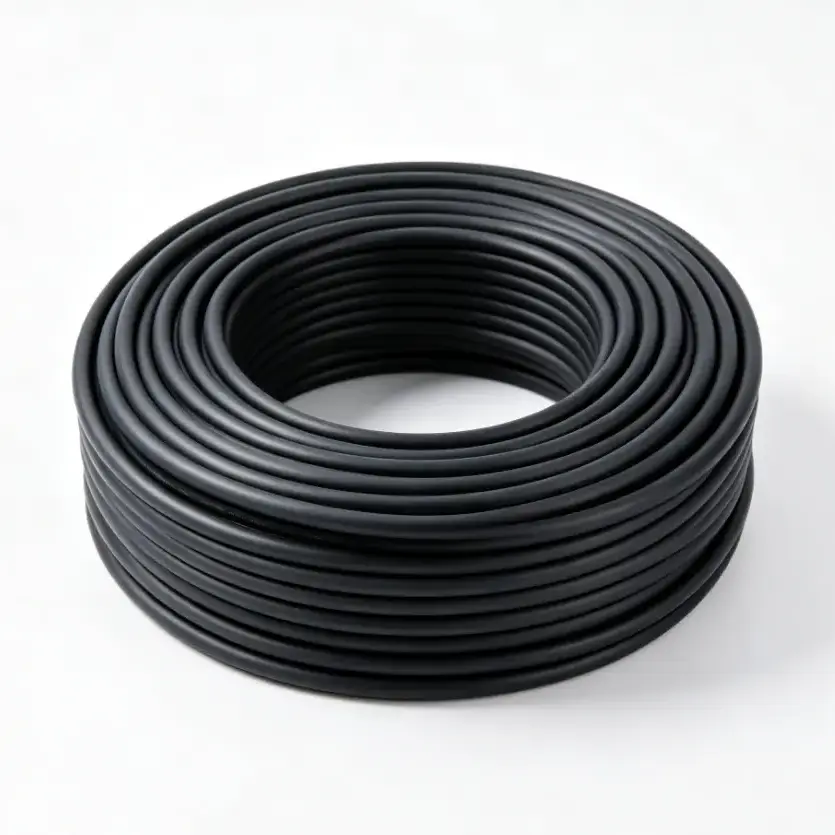

Kabel Kawalan Suhu Tinggi

Model Asas: KGG, KFF, dsb. Bahan penebat: getah silikon atau fluoroplastik.

Kabel Kawalan Suhu Tinggi ialah kabel tujuan khas untuk menghantar isyarat kawalan dan pemantauan dalam persekitaran kerja suhu tinggi. Ia menggunakan tembaga bebas oksigen ketulenan tinggi sebagai konduktor, dengan getah silikon atau penebat fluoroplastik dan perisai pilihan dan struktur sarung pelindung. Konduktor berbilang lembar menyediakan fleksibiliti untuk pendawaian peralatan, manakala bahan penebat dan sarung boleh dipilih mengikut suhu operasi dan keadaan sekeliling.

Pembinaan ini bertujuan untuk aplikasi di mana rintangan suhu adalah bahagian penting dalam pemilihan kabel. Aplikasi biasa termasuk metalurgi, rawatan haba, relau industri, peralatan pemprosesan haba dan sistem kawalan industri lain. Spesifikasi kabel sebenar hendaklah dipilih mengikut suhu berterusan, suhu puncak, keperluan elektrik, keadaan pemasangan dan pendedahan kepada minyak, lembapan atau media menghakis.

Dimensi Spesifikasi Produk dan Jadual Parameter Teknikal

Bahan dan Pembinaan

1. Konduktor tembaga bebas oksigen ketulenan tinggi

Konduktor diperbuat daripada tembaga bebas oksigen ketulenan tinggi dalam binaan fleksibel berbilang helai. Berbanding dengan konduktor pepejal tegar, struktur terkandas lebih sesuai untuk penghalaan di sekitar peralatan dan kabinet kawalan. Keratan rentas konduktor yang tersedia ialah 0.5mm² hingga 10mm² mengikut julat spesifikasi yang disenaraikan.

2. Getah silikon atau penebat fluoroplastik

Getah silikon dan fluoroplastik menyediakan pilihan penebat tahan suhu untuk keadaan operasi yang berbeza. Pemilihan bahan harus mengambil kira suhu kerja berterusan, pendedahan suhu jangka pendek, keperluan mekanikal dan persekitaran sekeliling dan bukannya suhu sahaja.

3. Perisai pilihan untuk litar kawalan

Kabel boleh dilengkapi dengan jalinan dawai tembaga atau pembalut pita tembaga apabila perisai diperlukan. Kadar perlindungan perisai yang dinyatakan ialah ≥80%. Perisai amat relevan apabila litar kawalan atau pemantauan dipasang berdekatan dengan peralatan yang boleh menjana gangguan elektrik.

4. Pelbagai pilihan bahan sarung

Sarung luar boleh menggunakan PVC kalis api, getah silikon, fluoroplastik atau sebatian sarung nitril tanpa halogen tahan suhu tinggi yang tahan suhu tinggi. Pembinaan yang tersedia menyediakan kombinasi rintangan suhu dan rintangan yang berbeza terhadap minyak, asid, alkali dan keadaan industri lain.

Prestasi dan Pertimbangan Permohonan

Suhu kerja kabel kawalan ditentukan oleh pembinaan kabel yang lengkap, termasuk konduktor, penebat, sarung dan keadaan pemasangan. Atas sebab ini, gred suhu, pendedahan alam sekitar dan keperluan elektrik hendaklah disahkan bersama sebelum memilih spesifikasi.

1. Keperluan suhu jangka panjang dan jangka pendek

Gred suhu operasi jangka panjang yang tersedia ialah 90 ℃, 180 ℃ dan 200 ℃. Bergantung pada pembinaan yang dipilih, suhu puncak jangka pendek boleh mencapai 250 ℃ hingga 280 ℃. Getah silikon dan versi fluoroplastik FEP juga boleh menahan suhu hingga -60 ℃. Gred yang dipilih hendaklah sepadan dengan profil suhu sebenar peralatan.

2. Prestasi elektrik untuk litar kawalan dan pemantauan

Konduktor kuprum bebas oksigen menyediakan laluan elektrik yang diperlukan untuk isyarat kawalan dan pemantauan, manakala rintangan penebat dan voltan tahan menyediakan penunjuk prestasi elektrik yang boleh diukur. Di mana gangguan elektromagnet adalah kebimbangan, jalinan tembaga atau perisai pita tembaga boleh ditentukan.

3. Rintangan kepada keadaan kerja industri

Kawasan bersuhu tinggi juga mungkin mengandungi minyak, lembapan, habuk, bahan berasid atau beralkali. Oleh itu sarung hendaklah dipilih mengikut medium sekeliling sebenar. Pilihan sarung getah silikon, fluoroplastik dan nitril boleh dipertimbangkan untuk kombinasi suhu dan pendedahan alam sekitar yang berbeza.

4. Pemasangan fleksibel di sekeliling peralatan

Pembinaan konduktor berbilang lembar menyokong penghalaan fleksibel di sekitar jentera industri, kabinet kawalan dan peralatan haba. Kuantiti teras, keratan rentas konduktor dan pembinaan kabel keseluruhan hendaklah dipadankan dengan keperluan ruang pemasangan dan litar yang tersedia.

Aplikasi Perindustrian Biasa

Kabel ini digunakan untuk kawalan, pemantauan dan litar isyarat dalam persekitaran industri di mana suhu tinggi mempengaruhi pemilihan kabel. Aplikasi biasa termasuk:

●Metalurgi dan peralatan pemprosesan logam

●Barisan rawatan haba dan peralatan pemprosesan haba

●Relau industri dan sistem pemanasan

●Jentera pengeluaran suhu tinggi

●Kabinet kawalan industri dan sambungan peralatan

●Litar pemantauan dan kawalan suhu

●Peralatan terdedah kepada minyak, lembapan, habuk atau media industri yang menghakis

Kawalan Kualiti dan Pengesahan Teknikal

Untuk perolehan kabel industri, pengesahan produk harus menumpukan pada pembinaan yang boleh diukur dan parameter elektrik. Item utama termasuk bahan konduktor, keratan rentas konduktor, kuantiti teras, bahan penebat, pembinaan sarung, voltan terkadar, rintangan penebat, rintangan konduktor dan voltan tahan.

Pemeriksaan pengeluaran boleh termasuk pemeriksaan dimensi, ujian rintangan konduktor, ujian rintangan penebat dan ujian voltan tahan frekuensi kuasa mengikut spesifikasi produk yang berkenaan. Untuk tempahan kejuruteraan dan eksport, dokumentasi teknikal dan rekod ujian boleh disahkan mengikut spesifikasi dan keadaan projek yang diperlukan.

Apa yang Perlu Disahkan Sebelum Memesan?

Untuk spesifikasi kabel kawalan suhu tinggi, maklumat berikut hendaklah disahkan sebelum sebut harga atau pengeluaran:

●Suhu operasi berterusan dan kemungkinan suhu puncak jangka pendek

●Keratan rentas konduktor yang diperlukan dan bilangan teras

●Voltan terkadar dan keperluan prestasi elektrik

●Sama ada jalinan tembaga atau perisai pita tembaga diperlukan

●Bahan sarung yang diperlukan dan rintangan alam sekitar

●Pendedahan kepada minyak, asid, alkali, lembapan, habuk atau media menghakis

●Diperlukan prestasi kalis api atau kalis api

●Panjang kabel, pembungkusan dan keperluan dokumentasi teknikal

Soalan Lazim

1. Apakah suhu yang boleh ditahan oleh Kabel Kawalan Suhu Tinggi ini secara berterusan?

Gred suhu operasi jangka panjang yang tersedia termasuk 90 ℃, 180 ℃ dan 200 ℃. Bergantung pada pembinaan yang dipilih, suhu puncak jangka pendek boleh mencapai 250 ℃ hingga 280 ℃. Getah silikon dan versi fluoroplastik FEP juga boleh menahan suhu rendah hingga -60 ℃.

2. Apakah bahan pengalir yang digunakan?

Konduktor menggunakan kuprum bebas oksigen ketulenan tinggi dalam pembinaan fleksibel berbilang helai. Keratan rentas konduktor yang tersedia ialah 0.5mm² hingga 10mm² mengikut spesifikasi teknikal yang disenaraikan.

3. Bolehkah perisai ditambah?

ya. Perisai pilihan termasuk jalinan dawai tembaga atau pembalut pita tembaga, dengan kadar perlindungan perisai tertentu ≥80%. Struktur perisai boleh dipilih mengikut sistem kawalan dan persekitaran elektromagnet.

4. Bolehkah anda menyesuaikan gred teras kabel, keratan rentas, perisai dan kalis api?

ya. Pembinaan yang disenaraikan menyokong 2 hingga 61 teras dan keratan rentas konduktor daripada 0.5mm² hingga 10mm². Perisai, bahan sarung, kalis api atau keperluan tahan api dan panjang kabel boleh disahkan mengikut aplikasi dan spesifikasi teknikal.

5. Adakah kabel sesuai untuk pendedahan minyak, asid dan alkali?

Pilihan sarung yang tersedia termasuk getah silikon, fluoroplastik, sebatian sarung nitril dan PVC tahan suhu tinggi. Jika terdapat minyak, asid, alkali, lembapan atau media menghakis, bahan sarung hendaklah dipilih mengikut persekitaran kerja sebenar.

6. Apakah maklumat yang diperlukan untuk pesanan perdagangan asing pukal?

Sila berikan keratan rentas konduktor yang diperlukan, kuantiti teras, suhu operasi, voltan terkadar, keperluan pelindung, bahan sarung, panjang kabel, persekitaran aplikasi dan piawaian teknikal yang berkenaan. Butiran ini membolehkan pembinaan kabel dan spesifikasi pengeluaran disahkan sebelum sebut harga.
