Kabel Kawalan Fleksibel PVC Tembaga

Model Produk Asas: KVVR

Kabel Kawalan Fleksibel PVC Tembaga ialah kabel kawalan 450/750V yang dibina di sekeliling konduktor tembaga terkandas dan penebat dan sarung PVC. Pembinaan konduktor fleksibel membolehkan kabel mengikuti laluan penghalaan yang lebih ketat daripada konduktor pepejal atau tegar, yang berguna apabila pendawaian kawalan perlu melalui kabinet, dulang, konduit atau sambungan peralatan. Peranan utamanya ialah penghantaran isyarat kawalan, pengukuran dan pemantauan dalam sistem elektrik voltan rendah.

Untuk litar kawalan automatik dan tambahan, keratan rentas konduktor, bilangan teras, kaedah pemasangan dan rintangan elektrik adalah penting apabila menentukan kabel. Saiz konduktor yang tersedia meliputi keperluan pendawaian kawalan biasa, manakala konfigurasi teras yang berbeza boleh dipilih mengikut reka bentuk litar.

Jadual Parameter Teknikal Produk

Ciri-ciri Pembinaan dan Elektrik

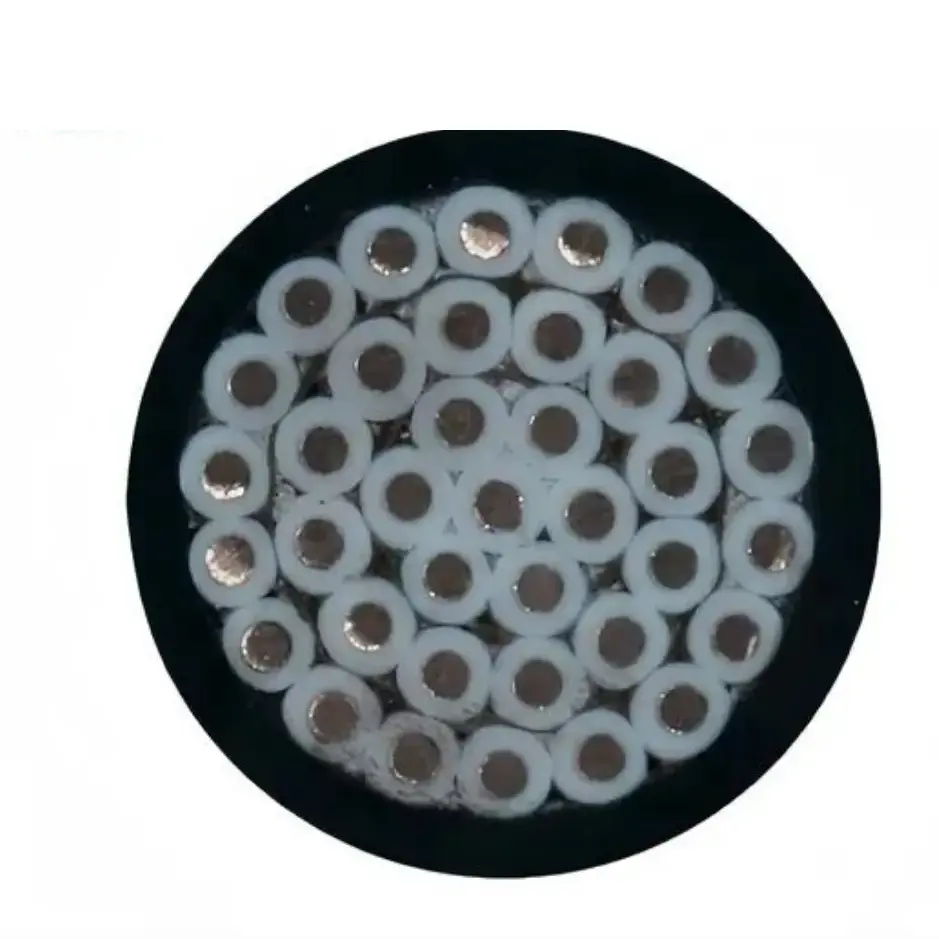

Konduktor Tembaga Terkandas

Konduktor terdiri daripada berbilang helai kuprum halus dan bukannya konduktor pepejal tunggal. Pembinaan ini menyediakan fleksibiliti mekanikal yang diperlukan untuk pendawaian kawalan penghalaan di sekeliling terminal, komponen kabinet dan sistem pengurusan kabel. Rintangan konduktor pada 20 ℃ disediakan dalam jadual spesifikasi untuk kedua-dua keadaan logam tidak bersalut dan bersalut.

Penebat PVC dan Sarung

PVC digunakan sebagai bahan penebat utama di sekeliling konduktor, dengan pembinaan kabel menyediakan pemisahan elektrik antara konduktor individu dan persekitaran sekeliling. Ketebalan penebat yang disenaraikan berbeza-beza mengikut keratan rentas konduktor, membolehkan spesifikasi diperiksa mengikut keperluan litar yang dimaksudkan.

Pendawaian Kawalan 450/750V

Penarafan 450/750V meletakkan kabel ini dalam kawalan voltan rendah biasa dan julat pendawaian tambahan. Ia bertujuan untuk litar kawalan dan pemantauan elektrik dan bukannya sebagai pengganti untuk kabel kuasa yang dipilih untuk penghantaran voltan lebih tinggi. Pemilihan akhir hendaklah mengikut voltan, arus, pemasangan dan keperluan peralatan litar lengkap.

Senario Aplikasi

Kabel Kawalan Fleksibel PVC Tembaga digunakan dalam litar kawalan dan tambahan di mana laluan pendawaian termasuk kabinet, sambungan peralatan atau lokasi lain yang memerlukan pengendalian yang lebih mudah semasa pemasangan.

1. Industri Kuasa: Kabinet kawalan di bilik pengagihan kuasa, pendawaian kawalan set penjana dan litar isyarat sekunder untuk pencawang.

2. Automasi Industri: Pendawaian kawalan dalaman untuk peralatan barisan pengeluaran, alatan mesin, kipas, pam air dan peralatan pengeringan.

3. Projek Sokongan Bangunan: Modul kawalan penghawa dingin pusat, kabinet kawalan lif, bilik mesin bawah tanah dan sistem rangkaian lampu bangunan.

4. Pengilangan Metalurgi: Konsol operasi automatik dan sambungan isyarat untuk peralatan pengeluaran di bengkel perindustrian.

5. Projek Sokongan Am: Litar kawalan elektrik untuk peralatan rangkaian perlindungan kebakaran dan peralatan rawatan kumbahan perlindungan alam sekitar.

Isu Pendawaian Praktikal Diatasi

1. Laluan Melalui Ruang Terkurung

Kabinet dan peralatan kawalan selalunya mengandungi berbilang terminal, komponen dan laluan kabel dalam ruang yang terhad. Konduktor yang terkandas menjadikan kabel lebih mudah untuk dihalakan dan ditamatkan di mana konduktor tegar kurang senang dikendalikan.

2. Memadankan Saiz Konduktor dengan Litar

Litar kawalan tidak semua memerlukan keratan rentas konduktor yang sama. Saiz yang tersedia dari 0.5mm² hingga 6mm² membolehkan spesifikasi kabel dipadankan dengan keperluan litar, keadaan pemasangan dan ciri elektrik peralatan yang disambungkan.

3. Mengurus Pendawaian Kawalan Berbilang Teras

Menggunakan kabel berbilang teras boleh memudahkan organisasi kawalan dan litar pemantauan yang berkaitan. Kuantiti teras hendaklah ditentukan daripada bilangan isyarat yang diperlukan, litar ganti dan susunan pendawaian peralatan.

4. Mengekalkan Parameter Elektrik yang Konsisten

Rintangan konduktor dan ketebalan penebat adalah parameter yang boleh diukur yang boleh diperiksa terhadap pembinaan kabel yang ditentukan. Untuk perolehan projek, keratan rentas yang diperlukan, konfigurasi teras dan dokumentasi teknikal yang berkenaan hendaklah disahkan sebelum pengeluaran atau penghantaran.

Pengesahan Pembuatan dan Kualiti

Untuk perolehan kabel kawalan, penilaian kualiti harus menumpukan pada spesifikasi bahan yang boleh dikesan dan parameter pengeluaran yang boleh diukur dan bukannya penampilan sahaja. Pemeriksaan yang berkaitan boleh termasuk pembinaan konduktor, rintangan konduktor, dimensi penebat dan pemeriksaan kabel siap mengikut keperluan produk yang berkenaan.

Qiancheng boleh menyediakan spesifikasi produk dan maklumat teknikal yang berkaitan untuk pemilihan projek. Untuk pesanan pukal atau projek, model yang diperlukan, keratan rentas konduktor, kuantiti teras, panjang kabel, pembungkusan dan dokumentasi hendaklah disahkan sebelum pemprosesan pesanan.

Panduan Pemilihan Spesifikasi

Apabila memilih jenis kabel kawalan ini, beberapa parameter harus dipertimbangkan bersama daripada memilih saiz konduktor secara bebas.

1. Keratan Rentas Konduktor: Pilih mengikut beban elektrik, fungsi litar dan keperluan pendawaian yang berkenaan.

2. Kuantiti Teras: Tentukan bilangan litar kawalan, pemantauan dan tambahan yang perlu dibawa oleh kabel.

3. Kaedah Pemasangan: Periksa sama ada kabel akan dialihkan melalui kabinet, dulang, saluran atau sambungan peralatan dan pertimbangkan fleksibiliti yang diperlukan.

4. Parameter Elektrik: Sahkan voltan terkadar dan rintangan konduktor yang dibenarkan terhadap keperluan sistem kawalan yang disambungkan.

5. Dokumentasi Projek: Untuk pesanan kejuruteraan atau eksport, sahkan helaian spesifikasi yang diperlukan, rekod pemeriksaan dan dokumen teknikal lain sebelum penghantaran.

Soalan Lazim

1. Berapakah voltan terkadar bagi Kabel Kawalan Fleksibel PVC Tembaga ini?

Voltan terkadar ialah 450/750V. Kabel menggunakan konduktor kuprum terkandas dengan penebat PVC dan bertujuan untuk kawalan voltan rendah dan litar tambahan.

2. Apakah saiz konduktor yang tersedia?

Jadual spesifikasi meliputi keratan rentas nominal dari 0.5mm² hingga 6mm². Pemilihan sebenar hendaklah berdasarkan keperluan elektrik dan keadaan pemasangan litar kawalan.

3. Bolehkah anda memberikan spesifikasi teknikal yang lengkap untuk pemilihan projek?

ya. Maklumat teknikal boleh disediakan untuk saiz konduktor dan konfigurasi kabel yang berkenaan, termasuk diameter konduktor, ketebalan penebat PVC dan rintangan konduktor DC 20℃.

4. Di manakah kabel ini biasa digunakan?

Ia boleh digunakan dalam kabinet kawalan pengagihan kuasa, peralatan automasi industri, sistem kawalan lif, kawalan penghawa dingin pusat, peralatan metalurgi dan sistem kawalan elektrik perlindungan alam sekitar.

5. Bagaimanakah kabel harus dipilih untuk sistem kawalan baharu?

Sahkan voltan terkadar, keratan rentas konduktor, kuantiti teras yang diperlukan, laluan pemasangan dan keadaan persekitaran terlebih dahulu. Spesifikasi kabel kemudiannya boleh dipadankan dengan keperluan elektrik dan mekanikal sistem.

6. Bolehkah panjang kabel dan spesifikasi lain disesuaikan?

Keperluan panjang kabel dan konfigurasi boleh dibincangkan mengikut projek. Untuk pesanan bukan standard, saiz konduktor yang diperlukan, kuantiti teras, panjang, pembungkusan dan dokumentasi teknikal hendaklah disahkan sebelum pengeluaran.
