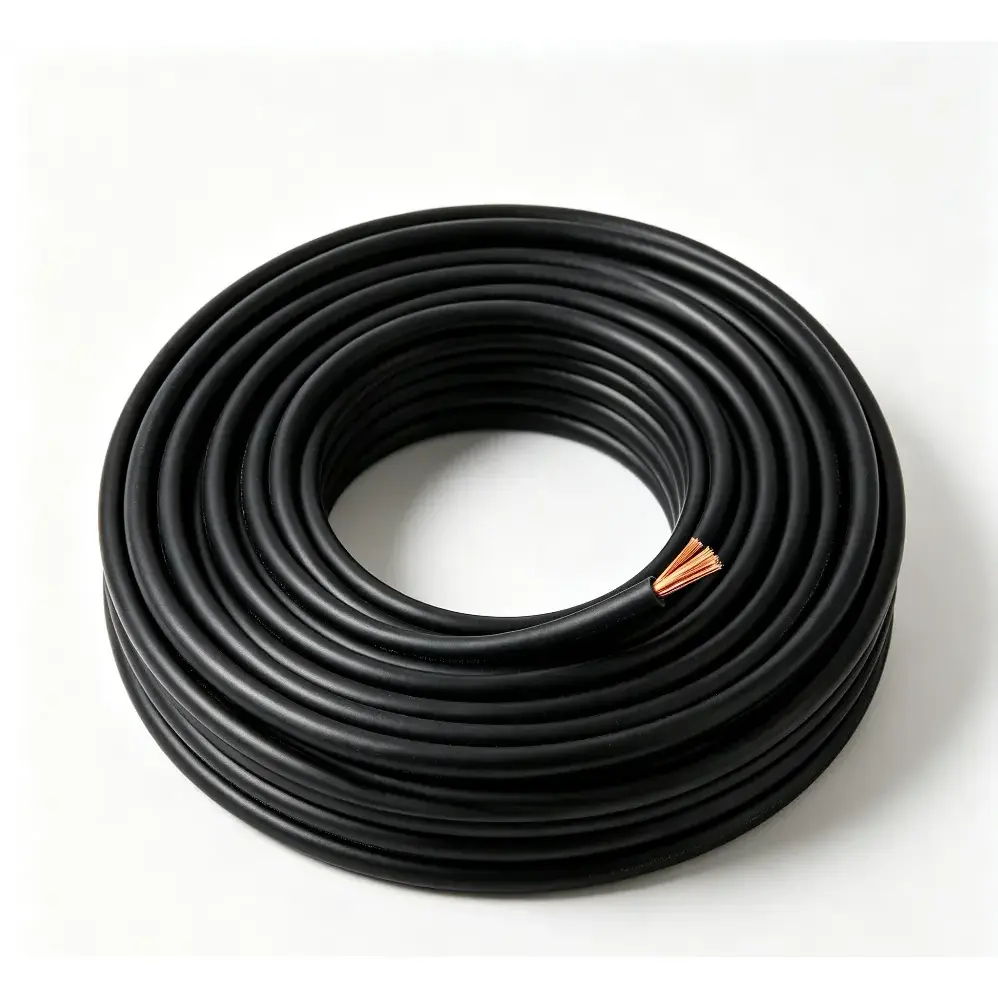

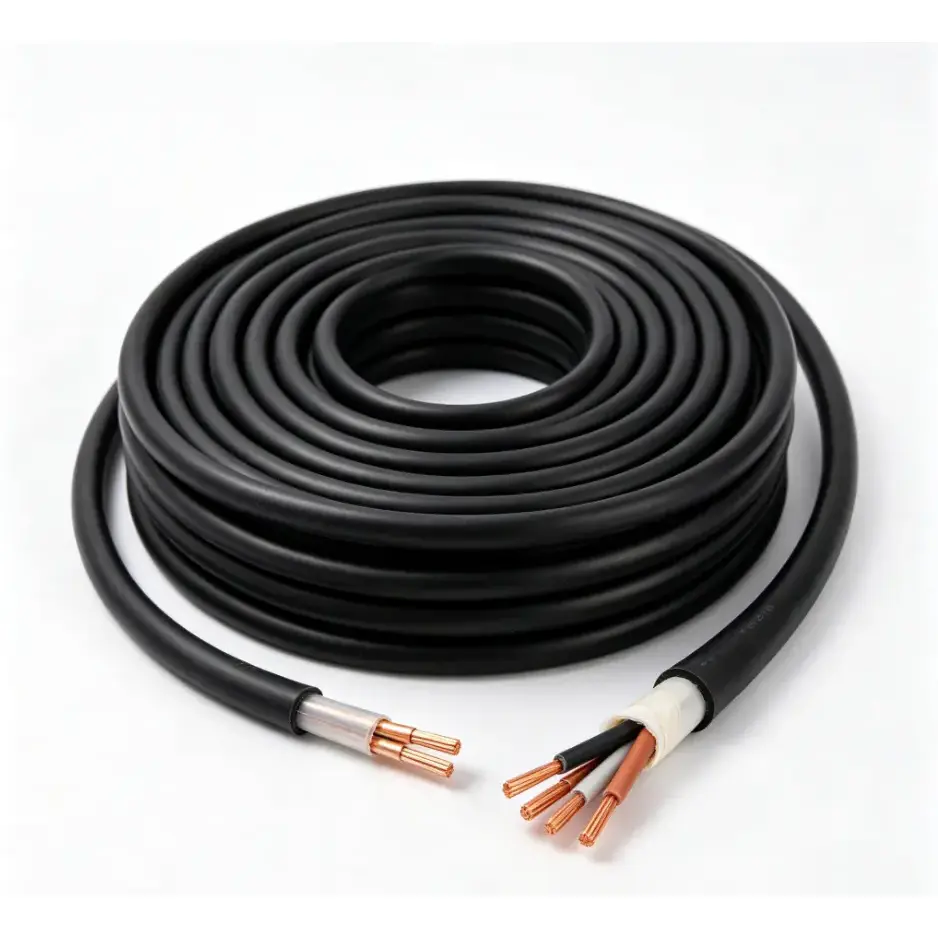

Kabel Kawalan Fleksibel Tahan Api PVC Tembaga

Model Produk: N(NH)-KVVR, N(NH)-KVVRP, dsb.

Kabel Kawalan Fleksibel Tahan Api PVC Tembaga direka untuk litar kawalan dan isyarat di mana keperluan pemasangan fleksibel dan rintangan api perlu dipertimbangkan bersama. Ia menggunakan konduktor kuprum fleksibel Kelas 5, lapisan kalis api pita mika, dan penebat dan sarung PVC tersemperit. Pembinaan ini bertujuan untuk membantu mengekalkan integriti litar untuk tempoh tertentu di bawah keadaan kebakaran, bergantung pada konfigurasi kabel dan keperluan ujian yang berkenaan.

Struktur konduktor yang fleksibel menjadikan kabel sesuai untuk kabinet kawalan, sistem perlindungan kebakaran, peralatan mekanikal dan elektrik, dan litar kawalan automatik industri di mana ruang lentur berulang atau pendawaian terkurung boleh menjadikan pemasangan lebih mencabar. Pemilihan kabel hendaklah berdasarkan keratan rentas konduktor, kuantiti teras, kaedah pemasangan, keperluan prestasi kebakaran dan ciri elektrik peralatan yang disambungkan.

Dimensi Spesifikasi Produk dan Jadual Parameter Teknikal

Pembinaan dan Prestasi

Pembinaan kabel menggabungkan konduktor kuprum yang fleksibel dengan lapisan kalis api pita mika dan penebat dan sarung PVC. Setiap bahagian mempunyai fungsi khusus dalam struktur kabel keseluruhan, jadi spesifikasi yang diperlukan harus dipilih mengikut litar kawalan, persekitaran pemasangan dan keperluan prestasi kebakaran yang berkenaan.

Konduktor Kuprum Kelas 5 Fleksibel

Pembinaan konduktor berbilang lembar memberikan fleksibiliti yang lebih besar daripada konduktor pepejal dengan keratan rentas nominal yang sama. Ini berguna untuk pendawaian kabinet, sambungan peralatan dan pemasangan di mana kabel perlu melalui ruang terhad atau di sekeliling komponen peralatan.

Lapisan Tahan Api Pita Mika

Pita mika digabungkan sebagai lapisan tahan api di sekeliling konduktor. Dalam pembinaan kabel tahan api, lapisan ini bertujuan untuk membantu melindungi laluan konduktif apabila kabel terdedah kepada suhu tinggi atau nyalaan untuk tempoh yang ditentukan oleh keadaan ujian yang berkenaan.

Penebat PVC dan Sarung

Penebat PVC tersemperit menyediakan pemisahan elektrik antara konduktor dan komponen kabel sekeliling, manakala sarung luar memberikan perlindungan mekanikal dan alam sekitar tambahan. Ketebalan penebat berbeza dengan keratan rentas nominal, seperti yang ditunjukkan dalam jadual spesifikasi di atas.

Di mana Ia Digunakan

Kabel Kawalan Fleksibel Tahan Api PVC Tembaga bertujuan untuk kawalan dan pendawaian isyarat di mana kesinambungan litar di bawah keadaan kebakaran yang ditetapkan merupakan pertimbangan reka bentuk yang penting. Aplikasi biasa termasuk kabinet kawalan kebakaran, membina sistem perlindungan kebakaran, peralatan mekanikal dan elektrik, sistem kawalan berkaitan kuasa dan pemasangan automasi industri.

Dalam kabinet kawalan terkurung atau penutup peralatan, pembinaan konduktor fleksibel boleh memudahkan penghalaan berbanding dengan pembinaan kabel yang kurang fleksibel. Untuk pemasangan industri, pemilihan akhir juga harus mempertimbangkan suhu ambien, dulang kabel atau susunan konduit, keperluan lenturan, kelembapan, minyak atau pendedahan alam sekitar lain, dan beban elektrik litar kawalan yang disambungkan.

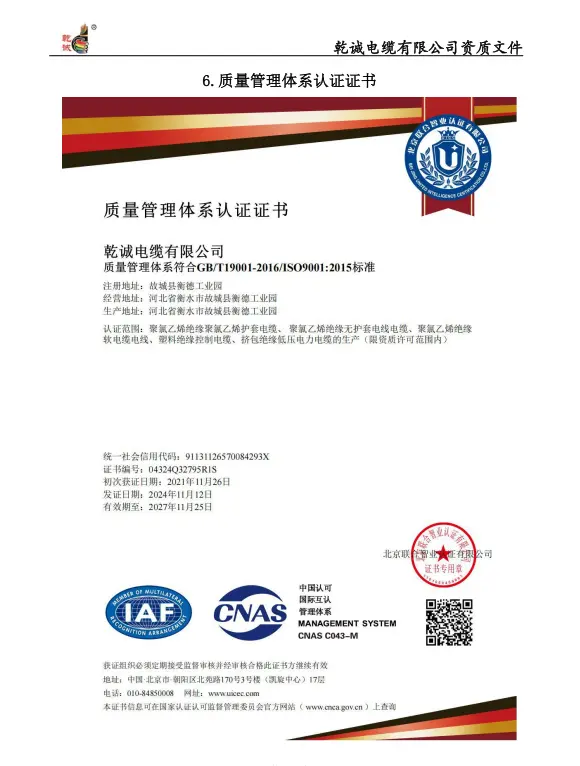

Pengesahan Kualiti dan Spesifikasi

Untuk kabel jenis ini, penilaian kualiti hendaklah berdasarkan pembinaan yang boleh diukur dan parameter elektrik dan bukannya penampilan sahaja. Keratan rentas konduktor, rintangan konduktor, ketebalan penebat, lapisan tahan api, kuantiti teras dan keperluan prestasi kebakaran yang berkenaan hendaklah diperiksa mengikut spesifikasi yang dipersetujui.

Sebelum pengeluaran atau penghantaran, dokumentasi projek boleh dipadankan dengan model yang diperlukan, keratan rentas, kuantiti teras, jenis konduktor dan keperluan ujian. Untuk aplikasi kejuruteraan, pelanggan juga boleh mengesahkan sama ada rekod pemeriksaan tambahan, data teknikal atau sampel diperlukan sebelum pengeluaran pukal.

Apa yang Perlu Disahkan Sebelum Memesan?

Spesifikasi yang sesuai bergantung pada sistem kawalan dan keadaan pemasangan. Sebelum membuat pesanan, adalah berguna untuk mengesahkan perkara berikut:

1. Keratan rentas konduktor mengikut keperluan litar dan pengiraan elektrik yang berkenaan.

2. Kuantiti teras yang diperlukan dan sama ada konfigurasi teras standard atau tersuai diperlukan.

3. Keperluan prestasi tahan api dan projek atau standard ujian yang berkenaan.

4. Kaedah pemasangan, termasuk pendawaian kabinet kawalan, pemasangan saluran, pemasangan dulang kabel atau sambungan peralatan.

5. Keperluan panjang kabel, pembungkusan, dokumentasi dan pemeriksaan untuk projek.

Soalan Lazim

1. Bolehkah Kabel Kawalan Fleksibel Tahan Api PVC Tembaga ini mengekalkan kesinambungan litar semasa kebakaran?

Kabel direka bentuk dengan lapisan kalis api pita mika untuk membantu mengekalkan laluan konduktif untuk tempoh tertentu di bawah keadaan ujian kebakaran yang berkenaan. Prestasi rintangan api sebenar bergantung pada pembinaan kabel, kaedah pemasangan dan keperluan ujian produk yang ditentukan.

2. Apakah bahan pengalir yang digunakan dalam kabel ini?

Ia menggunakan konduktor kuprum yang fleksibel. Konfigurasi konduktor dan diameter wayar tunggal maksimum berbeza-beza mengikut keratan rentas nominal, dengan nilai yang berkaitan disediakan dalam jadual teknikal.

3. Apakah keratan rentas dan kuantiti teras yang tersedia?

Keratan rentas yang disenaraikan ialah 0.5mm², 0.75mm², 1.0mm², 1.5mm², 2.5mm², 4mm² dan 6mm². Kuantiti teras yang disyorkan termasuk 2 hingga 61 teras dalam konfigurasi yang ditunjukkan dalam jadual, dan kuantiti teras tersuai boleh dibincangkan mengikut keperluan projek.

4. Bolehkah kabel disesuaikan untuk projek?

ya. Kuantiti teras dan panjang kabel boleh disesuaikan mengikut spesifikasi projek. Sebelum pengeluaran, keratan rentas konduktor yang diperlukan, konfigurasi teras, pembinaan tahan api, syarat pemasangan dan keperluan dokumentasi hendaklah disahkan.

5. Di manakah kabel jenis ini biasa digunakan?

Aplikasi biasa termasuk kabinet kawalan kebakaran, membina sistem perlindungan kebakaran, peralatan mekanikal dan elektrik, litar kawalan industri dan pemasangan lain di mana pendawaian fleksibel dan pembinaan kabel tahan api diperlukan.

6. Apakah maklumat teknikal yang perlu disediakan untuk sebut harga?

Untuk semakan sebut harga dan spesifikasi yang tepat, sila berikan model yang diperlukan, keratan rentas konduktor, kuantiti teras, panjang kabel, persekitaran pemasangan dan keperluan prestasi kebakaran yang berkenaan. Jika ada, lukisan projek atau spesifikasi teknikal juga boleh digunakan untuk mengesahkan pembinaan kabel sebelum pengeluaran.
