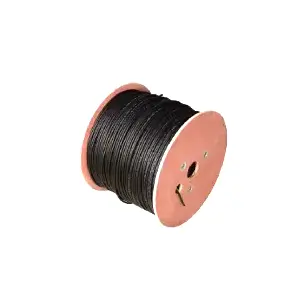

Kabel DC Solar Qiancheng PV1-F diperoleh untuk kejuruteraan stesen janakuasa fotovoltaik, sesuai untuk pembinaan pendawaian penghantaran DC pada bahagian modul fotovoltaik. Ia memberikan rintangan UV yang sangat baik, rintangan suhu tinggi-rendah, rintangan kakisan asid-alkali, rintangan beban lampau, rintangan haus dan prestasi anti-karat. Boleh disesuaikan dengan pelbagai keadaan kerja fotovoltaik yang keras, ia memastikan operasi sistem yang selamat dan stabil dengan hayat perkhidmatan yang panjang.
|
Bilangan Teras × Luas Keratan Rentas Nominal (mm²) |
Ketebalan Penebat Nominal (mm) |
Ketebalan Sarung Nominal (mm) |
Purata Diameter Luar Maksimum (mm) |
Rintangan Penebat Minimum pada 20℃ (MΩ・km) |
Rintangan Penebat Minimum pada 90℃ (MΩ・km) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Kabel DC Suria PV1-F Qiancheng menggunakan konduktor tembaga fleksibel tin dengan rintangan lebih baik daripada standard kebangsaan dan kenaikan suhu rendah dalam keadaan beban penuh. Ia telah lulus ujian penuaan UV untuk anti-penuaan dan rintangan retak. Data bahan mentah dan ujian boleh disahkan untuk mengelakkan pemalsuan.
Kabel fotovoltaik biasa cenderung retak pada suhu rendah. Produk ini telah melepasi ujian lenturan -40℃ dan menahan kerosakan semasa pembinaan di kawasan sejuk. Sarungnya adalah kalis ozon, tahan minyak dan anti-menghakis, sesuai untuk persekitaran yang keras seperti kawasan garam-alkali dan keadaan semburan garam pantai dengan kadar kegagalan yang lebih rendah.
Barang spot tersedia untuk penghantaran terus. Untuk projek fotovoltaik megawatt besar, luas keratan rentas nominal yang disesuaikan, gred kalis api dan panjang gegelung boleh disediakan. Tiada penanda orang tengah, memberikan kelebihan kos untuk perolehan kejuruteraan volum besar.

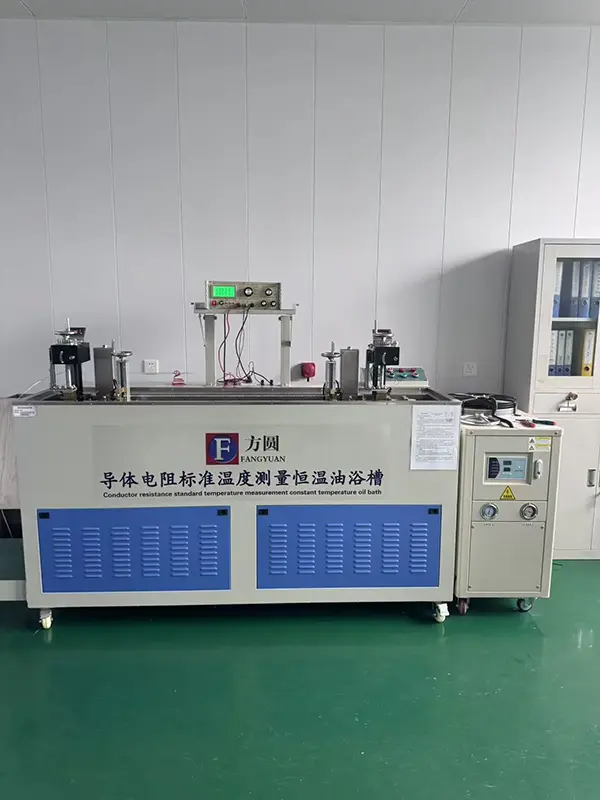

Semua Kabel DC Solar Qiancheng PV1-F diuji sampel untuk ketahanan voltan DC dan rintangan penebat sebelum penghantaran. Ia boleh menahan kesan voltan tinggi terbalik sistem fotovoltaik dan mengelakkan kebocoran elektrik, kerosakan dan bahaya kebakaran dalam litar DC. Ia memenuhi kalis nyalaan Kelas-C untuk menghalang nyalaan merebak di sepanjang kabel.
Tahan UV untuk operasi jangka panjang yang stabil dalam -40 ℃ ~ 90 ℃. Tahan penuaan dan retak di bawah pendedahan luar jangka panjang. Jenis asap rendah bebas halogen adalah pilihan untuk mengurangkan asap toksik semasa kebakaran dan menjamin keselamatan untuk aplikasi fotovoltaik dalaman.
Fleksibiliti kabel yang sangat baik menghalang kerosakan lapisan penebat yang disebabkan oleh penyeretan atau regangan kecil semasa pembinaan, mengurangkan risiko kerja semula dan kos penyelenggaraan peringkat kemudian.
Kabel DC Solar Qiancheng PV1-F direka khas untuk pendawaian sisi DC sistem penjanaan kuasa fotovoltaik:
- Pendawaian bar bas untuk modul stesen janakuasa fotovoltaik terpusat berpusat berskala besar;
- Stesen janakuasa fotovoltaik teragih di atas bumbung bangunan perindustrian & komersial;
- Sistem fotovoltaik teragih isi rumah yang diikat grid;
- Projek photovoltaic dalam keadaan yang kompleks termasuk hibrid perikanan-solar, hibrid pertanian-solar, gunung dan tapak Gobi.
J: Konduktor diperbuat daripada tembaga fleksibel tin, memberikan kekonduksian elektrik yang baik dan fleksibiliti untuk operasi membawa arus berterusan dalam litar DC fotovoltaik. Pembinaan konduktornya juga membantu mengawal kenaikan suhu dalam keadaan beban penuh biasa.
J: Julat suhu operasi berterusan yang ditentukan ialah -40 ℃ hingga 90 ℃. Kabel juga telah menjalani ujian lenturan suhu rendah pada -40 ℃ untuk menilai fleksibiliti dan ketahanannya terhadap keretakan semasa pemasangan dalam persekitaran sejuk.
A: Sarung memberikan ketahanan terhadap ozon, minyak, semburan garam dan pendedahan asid-alkali. Ini menjadikan kabel itu boleh digunakan untuk pemasangan fotovoltaik di kawasan pantai, persekitaran beralkali garam dan projek perikanan-solar atau hibrid luar lain, tertakluk kepada keadaan tapak sebenar.
A: Kabel siap boleh diuji untuk ketahanan voltan DC dan rintangan penebat mengikut keperluan pemeriksaan yang berkenaan. Ujian ini membantu mengesahkan integriti penebat dan prestasi elektrik sebelum kabel dihantar.
A: Kabel mempunyai gred kalis api Kelas-C. Pembinaannya bertujuan untuk mengehadkan perambatan nyalaan sepanjang kabel apabila terdedah kepada kebakaran setempat, menyokong keperluan keselamatan kebakaran pendawaian DC fotovoltaik.
J: Pembinaan fleksibel membantu kabel menahan penghalaan biasa, menarik dan mampatan kecil semasa pemasangan. Pengendalian yang betul dan pematuhan dengan jejari lentur yang ditentukan masih diperlukan untuk mengelakkan kerosakan mekanikal pada penebat atau sarung.
J: Ia digunakan terutamanya untuk pendawaian sisi DC dalam sistem penjanaan kuasa fotovoltaik, termasuk stesen janakuasa tanah, bumbung komersial dan perindustrian, sistem PV kediaman, projek pertanian-solar dan pemasangan solar perikanan.
J: Penebat menggunakan poliolefin berkait silang sinaran dan telah menjalani ujian penuaan UV. Pembinaan bahan memberikan ketahanan terhadap pendedahan ultraungu dan membantu mengekalkan sifat fizikal kabel semasa perkhidmatan luar yang berpanjangan.
