Untuk perolehan projek kejuruteraan tenaga baharu fotovoltaik, Kabel Suria Fotovoltaik Qiancheng H1Z2Z2-K serasi dengan pelbagai projek pendawaian penghantaran DC fotovoltaik domestik dan luar negara.
Kabel Suria Fotovoltaik Qiancheng H1Z2Z2-K menggunakan konduktor kuprum tin Kelas 5 dengan poliolefin bersilang dua lapisan. Ia sesuai untuk keadaan kerja DC fotovoltaik 1.5kV. Bebas halogen, kalis api dan tahan api. Dokumen ujian CNAS yang boleh dikesan lengkap tersedia untuk menjamin kualiti perolehan.
|
Bilangan Teras × Luas Keratan Rentas Nominal(mm²) |
Ketebalan Penebat Nominal(mm) |
Ketebalan Sarung Nominal (mm) |
Purata Diameter Luar Maksimum(mm) |
Rintangan Penebat Minimum pada 20℃(MΩ・km) |
Rintangan Penebat Minimum pada 90℃(MΩ・km) |
|
1×1.5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2.5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2.5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1.5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2.5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1.5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2.5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1.5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2.5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Kabel Suria Fotovoltaik Qiancheng H1Z2Z2-K menggunakan konduktor tembaga tin ketulenan tinggi untuk kekonduksian elektrik yang baik dan peningkatan suhu terkawal di bawah operasi beban penuh biasa. Kabel ini mempunyai binaan kalis api berkait-silang sinaran, bebas halogen dengan prestasi kalis api Kelas-C, menjadikan pembinaan bahan sesuai untuk aplikasi kabel fotovoltaik di mana tingkah laku nyalaan dan ciri asap rendah dipertimbangkan.
Julat suhu operasi yang ditentukan ialah -40 ℃ hingga 90 ℃. Pembinaan kabel bertujuan untuk pemasangan fotovoltaik luar yang terdedah kepada cahaya matahari, perubahan suhu dan keadaan persekitaran biasa yang lain. Ujian penuaan UV dan semburan garam boleh digunakan untuk menilai ketahanannya terhadap luluhawa dan kakisan, manakala hayat perkhidmatan yang dinyatakan lebih daripada 25 tahun terpakai di bawah keadaan operasi biasa.
Struktur konduktor yang fleksibel membolehkan penghalaan, lenturan dan pelucutan yang lebih mudah semasa pemasangan. Kabel boleh digunakan dengan penyambung fotovoltaik yang serasi, menyokong kerja sambungan medan rutin. Pengenalpastian produk dan kebolehkesanan kelompok boleh disediakan, dengan rekod ujian yang berkaitan tersedia untuk pemeriksaan produk dan pengesahan semula mengikut keperluan projek.
Suhu ambien untuk meletakkan tidak boleh lebih rendah daripada -15 ℃. Jangan tarik atau bengkokkan Kabel Suria Fotovoltaik Qiancheng H1Z2Z2-K secara paksa dalam keadaan suhu rendah. Jejari lenturan minimum semasa pembinaan hendaklah 4 kali ganda diameter luar kabel. Elakkan penyemperitan sarung dan menggaru.

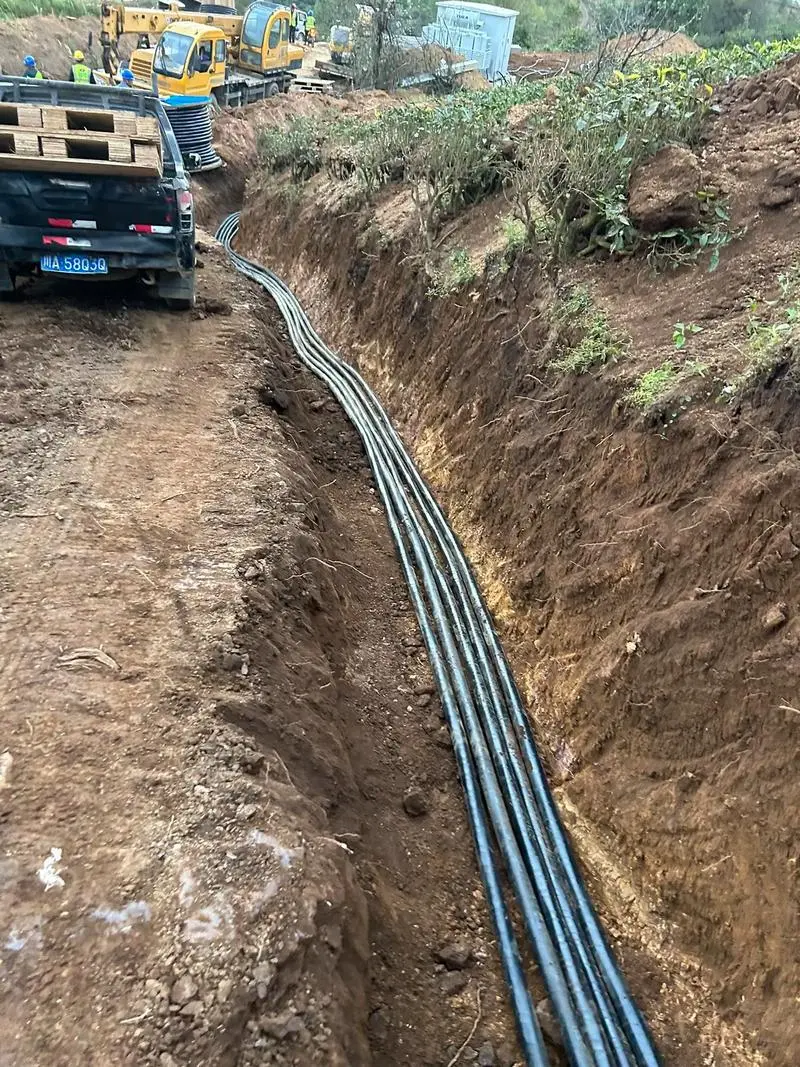

Sesuai untuk pemasangan overhed luar, penghalaan dulang kabel, pemasangan konduit dan peletakan tertimbus cahaya. Berkenaan untuk stesen janakuasa fotovoltaik yang dipasang di tanah, sistem PV teragih atas bumbung, stesen janakuasa pelengkap perikanan-solar dan senario lain. Jauhkan daripada sumber haba tinggi dan kawasan yang sangat menghakis untuk memanjangkan hayat perkhidmatan kabel.
Sambungan kabel hendaklah dimeterai dengan betul untuk kalis air dan penebat. Pasang kotak simpang kalis air untuk sambungan luar yang terdedah untuk mengelakkan kebocoran elektrik dan kegagalan litar pintas yang disebabkan oleh kemasukan air hujan. Jangan halakan kabel voltan tinggi di dalam konduit yang sama untuk mengelakkan gangguan elektromagnet.
A: Kabel dinilai untuk aplikasi DC fotovoltaik 1.5 kV dan menggunakan konduktor tembaga tin ketulenan tinggi, memberikan kekonduksian elektrik yang baik dan peningkatan suhu terkawal semasa operasi beban penuh biasa.
J: Julat suhu operasi yang ditentukan ialah -40 ℃ hingga 90 ℃. Di bawah keadaan operasi biasa, produk ini bertujuan untuk hayat perkhidmatan lebih daripada 25 tahun, dengan prestasi kakisan penuaan UV dan semburan garam dipertimbangkan semasa penilaian produk.
J: Kabel menggunakan binaan kalis api berkait-silang sinaran, bebas halogen dengan prestasi kalis api Kelas-C. Pembinaan bebas halogennya bertujuan untuk mengurangkan pelepasan berbahaya semasa pembakaran dan memenuhi keperluan keselamatan kebakaran bagi pemasangan fotovoltaik yang berkenaan.
J: Jejari lentur peletakan minimum tidak boleh kurang daripada 4 kali diameter luar kabel. Suhu ambien meletakkan yang disyorkan tidak boleh di bawah -15 ℃. Tarik paksa atau lenturan pada suhu rendah harus dielakkan untuk mengurangkan risiko kerosakan sarung.
J: Kaedah pemasangan biasa termasuk penghalaan overhed luar, dulang kabel, konduit dan pemasangan tertimbus cahaya. Pendedahan langsung kepada sumber haba suhu tinggi dan persekitaran yang sangat menghakis harus dielakkan melainkan pembinaan yang dipilih telah disahkan untuk keadaan tersebut.
J: Sambungan kabel memerlukan rawatan kalis air dan penebat yang sesuai. Untuk sambungan luar yang terdedah, kotak simpang kalis air atau sistem sambungan yang serasi harus digunakan untuk mengehadkan penembusan air hujan dan mengurangkan risiko kebocoran atau litar pintas.
J: Ia tidak sepatutnya dipasang dalam saluran pelindung yang sama seperti kabel voltan tinggi. Penghalaan berasingan membantu mengekalkan pengasingan elektrik yang sesuai dan mengurangkan potensi gangguan atau masalah berkaitan pemasangan lain dalam litar DC fotovoltaik.
J: Pembinaan konduktor yang fleksibel menjadikan kabel lebih mudah untuk dihalakan dan dikendalikan semasa pemasangan, manakala ciri pelucutannya menyokong kerja sambungan. Keserasian dengan penyambung fotovoltaik yang biasa digunakan juga boleh memudahkan pendawaian di tapak.
