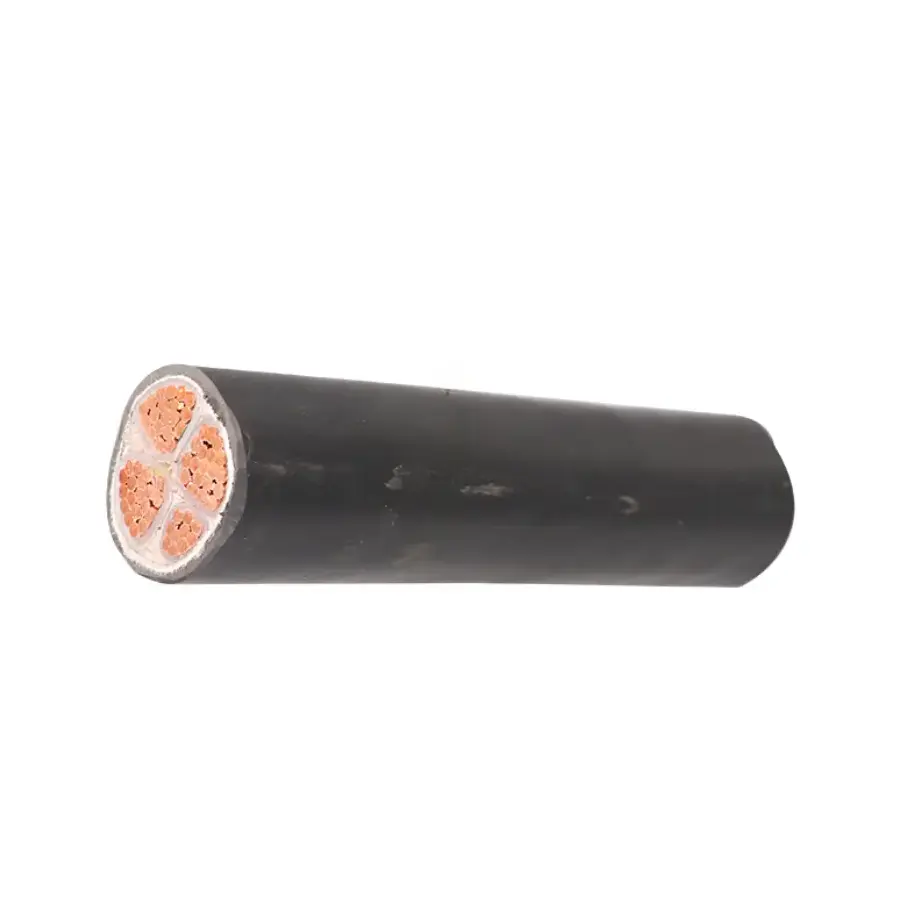

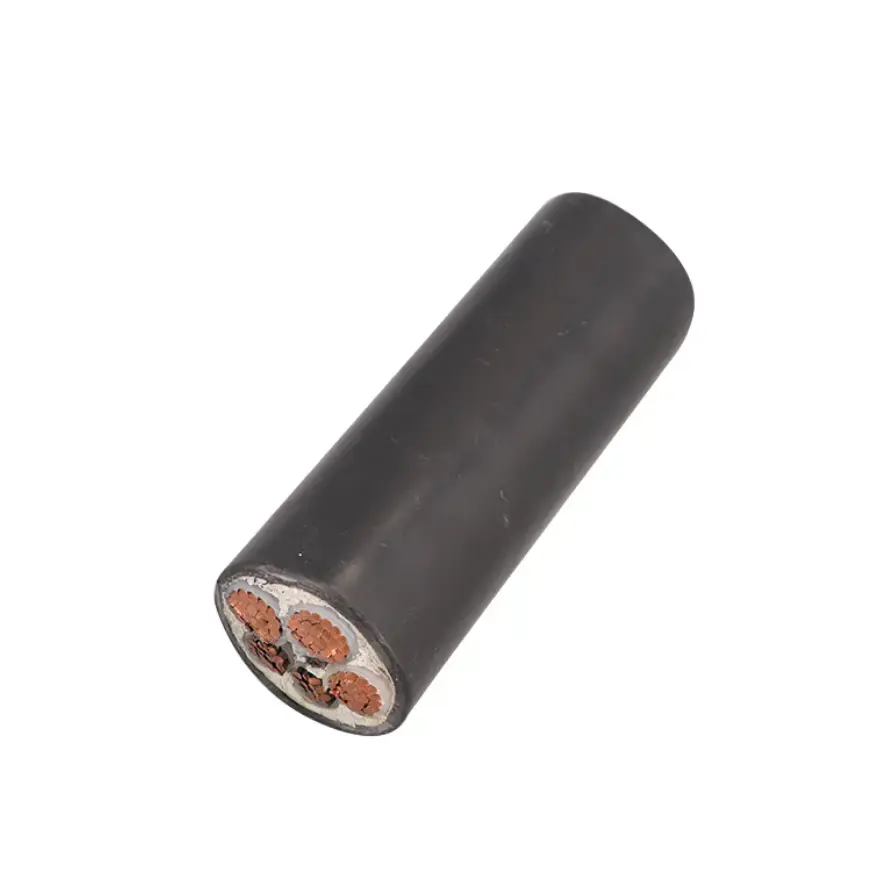

Kabel Kuasa Perlombongan Bertebat XLPE

Model: MYJV, MYJV22.

Kabel Kuasa Perlombongan Bertebat XLPE mematuhi MT/T 818.13-2009, dengan konduktor tembaga bebas oksigen ketulenan tinggi, penebat silang silang XLPE dan sarung PVC kalis api. Voltan terkadar berjulat dari 0.6/1kV hingga 8.7/10kV, dengan suhu operasi jangka panjang 90 ℃. Kabel ini bertujuan untuk pengagihan kuasa tetap di lombong arang batu bawah tanah dan lubang terbuka. Ia adalah untuk pemasangan statik dan tidak boleh digunakan pada peralatan mudah alih yang memerlukan penyeretan berterusan atau lenturan berulang.

Spesifikasi Produk dan Jadual Parameter Teknikal

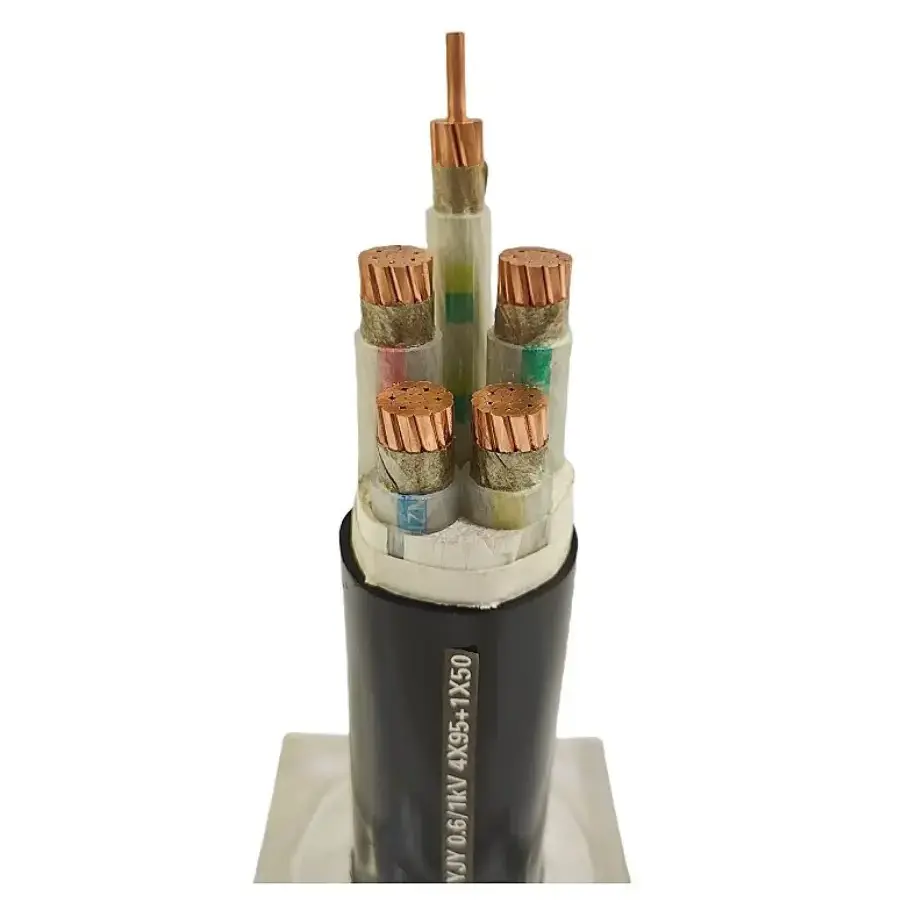

Ciri Pembinaan Utama

1. Penebat XLPE untuk Suhu Operasi Lebih Tinggi

Penebat XLPE mempunyai suhu operasi jangka panjang yang ditetapkan 90 ℃, dengan suhu litar pintas jangka pendek sehingga 250 ℃. Berbanding dengan penebat PVC, XLPE menyediakan penarafan suhu yang lebih tinggi untuk litar kuasa tetap di mana pemuatan konduktor dan keadaan ambien perlu dipertimbangkan bersama.

2. Copper Conductor and Electrical Performance

Konduktor diperbuat daripada tembaga bebas oksigen ketulenan tinggi dan boleh didapati dalam pembinaan pepejal atau terkandas mengikut spesifikasi kabel. Keratan rentas konduktor, susunan teras dan voltan terkadar hendaklah dipadankan dengan beban bersambung, jarak penghantaran dan keadaan pemasangan. Rintangan konduktor DC diperiksa terhadap keperluan MT 818 atau GB/T 3956 yang berkenaan.

3. Sarung PVC Kalis Api

Sarung luar menyediakan perlindungan luaran kabel dan menggabungkan sifat kalis api untuk aplikasi perlombongan. Spesifikasi yang dibekalkan juga mengenal pasti rintangan kepada pendedahan minyak dan asid-alkali. Pendedahan bahan kimia sebenar, keadaan air, suhu dan tekanan mekanikal perlu dipertimbangkan apabila mengesahkan pembinaan sarung yang sesuai.

4. Perisai Pita Keluli Pilihan

Untuk pemasangan di mana perlindungan mekanikal tambahan diperlukan, binaan berperisai pita keluli disediakan. Oleh itu MYJV22 dibezakan daripada pembinaan MYJV yang tidak berperisai oleh lapisan perisainya. Pembinaan akhir hendaklah dipilih mengikut kaedah peletakan, risiko mekanikal dan spesifikasi projek yang berkenaan.

Syarat Pemasangan dan Permohonan

Julat kabel ini bertujuan untuk pengagihan kuasa tetap dan bukannya perkhidmatan mudah alih berterusan. Aplikasi biasa termasuk jalan raya utama bawah tanah, ruang elektromekanikal, sistem pam tetap, peralatan pengudaraan, litar kuasa penghantar dan titik pengagihan kuasa lombong pegun lain.

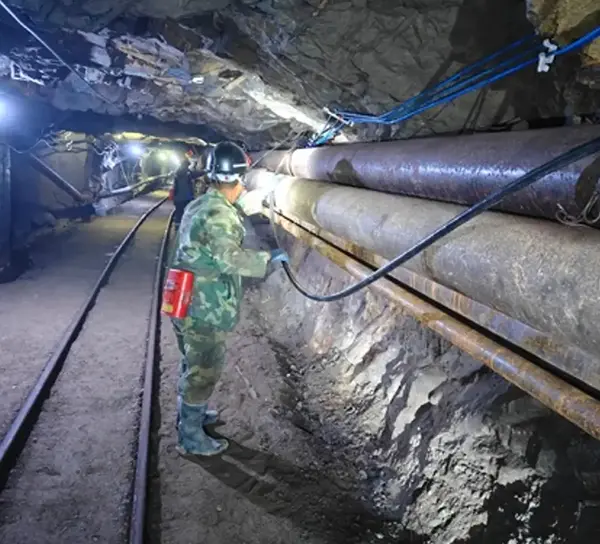

1. Pengagihan Kuasa Tetap Bawah Tanah

Untuk pemasangan bawah tanah, spesifikasi kabel hendaklah diperiksa terhadap voltan terkadar, arus beban, laluan pemasangan, suhu ambien, pendedahan lembapan dan perlindungan mekanikal yang tersedia. Jika kabel disalurkan melalui kawasan yang mempunyai risiko impak atau mampatan yang lebih tinggi, pembinaan berperisai boleh dipertimbangkan.

2. Sistem Kuasa Lombong Terbuka

Litar tetap dalam lombong lubang terbuka boleh melibatkan pendedahan luar, habuk, hujan dan perubahan suhu. Pemilihan kabel harus mengambil kira keadaan persekitaran ini bersama-sama dengan tahap voltan yang diperlukan, saiz konduktor dan susunan peletakan.

3. Kemudahan Mencuci Arang dan Menyokong

Litar kuasa tetap untuk loji pencuci arang batu, bilik pam, sistem pengudaraan dan kemudahan sokongan lain boleh ditentukan mengikut beban peralatan dan jarak pengagihan. Pembinaan kabel harus diperiksa untuk persekitaran sebenar dan bukannya menggunakan satu spesifikasi untuk semua kemudahan lombong.

Pemilihan dan Pemeriksaan Teknikal

Sebelum membuat pesanan, voltan terkadar yang diperlukan, keratan rentas konduktor, bilangan teras, pembinaan perisai, panjang kabel dan kaedah pemasangan hendaklah disahkan. Untuk laluan bekalan kuasa yang lebih panjang, penurunan voltan dan rintangan konduktor juga harus dipertimbangkan bersama dengan beban yang dijangkakan.

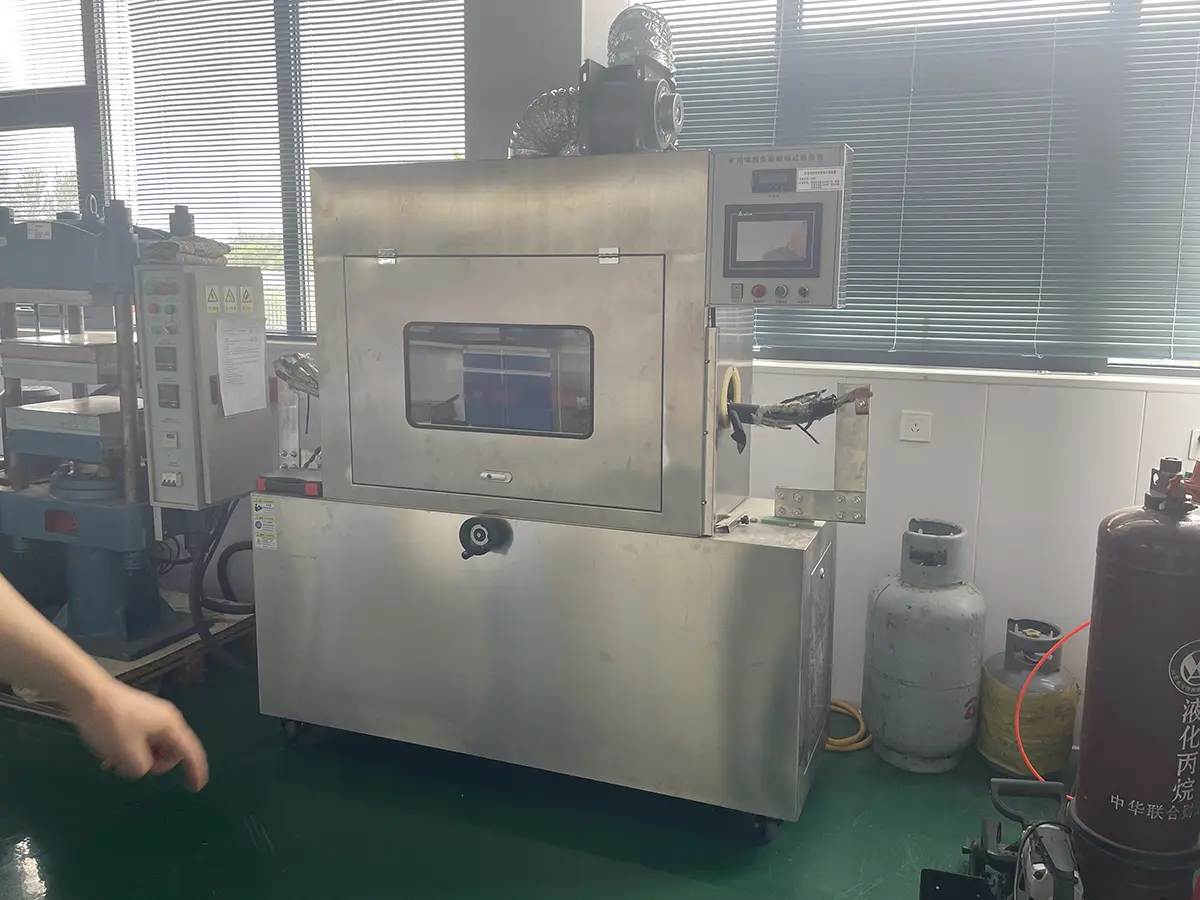

Untuk pemeriksaan masuk, model produk dan pembinaan kabel boleh disemak berdasarkan spesifikasi pembelian. Bergantung pada keperluan projek, dokumentasi dan rekod ujian mungkin termasuk rintangan konduktor, ujian berkaitan penebat, keputusan tahan voltan dan rekod ujian kalis api. Di mana pensijilan khusus lombong atau dokumen pemeriksaan tambahan diperlukan, ini hendaklah disahkan sebelum pengeluaran dan penghantaran.

Soalan Lazim

S1: Apakah piawaian yang digunakan untuk kabel kuasa perlombongan ini?

J: Produk dinyatakan mengikut MT/T 818.13-2009, dengan keperluan konduktor dirujuk kepada GB/T 3956 jika berkenaan. Piawaian dan dokumentasi yang tepat yang diperlukan untuk projek hendaklah disahkan terhadap model yang dipilih dan voltan terkadar.

S2: Apakah saiz voltan dan konduktor yang tersedia?

J: Julat voltan terkadar yang disenaraikan ialah 0.6/1 kV hingga 8.7/10 kV, manakala jadual teknikal menyenaraikan keratan rentas konduktor daripada 2.5 mm² hingga 300 mm². Konfigurasi teras boleh menjadi 3-teras atau 3+1-teras, dengan kombinasi tepat bergantung pada spesifikasi kabel yang dipilih.

S3: Apakah perbezaan antara MYJV dan MYJV22?

J: MYJV merujuk kepada binaan bertebat XLPE, bersarung PVC, manakala MYJV22 menambah perisai pita keluli. Versi perisai dipertimbangkan di mana pemasangan memerlukan perlindungan mekanikal tambahan. Pembinaan yang sesuai bergantung pada laluan kabel dan keadaan meletakkan.

S4: Bolehkah kabel ini digunakan pada pemotong arang batu atau peralatan perlombongan mudah alih yang lain?

J: Tidak. Kabel ini bertujuan untuk pemasangan statik dan pengagihan kuasa tetap. Peralatan yang melibatkan penyeretan berterusan, lenturan berulang atau perkhidmatan mudah alih lain biasanya memerlukan kabel perlombongan fleksibel yang ditentukan khusus untuk keadaan operasi tersebut.

S5: Apakah maklumat yang perlu disediakan semasa meminta sebut harga?

J: Maklumat yang diperlukan biasanya termasuk voltan terkadar, keratan rentas konduktor, konfigurasi teras, panjang kabel, kuantiti, kaedah pemasangan dan peralatan aplikasi. Jika projek memerlukan pensijilan khusus, rekod pemeriksaan, keperluan pembungkusan atau dokumen teknikal, ini juga harus dinyatakan dalam siasatan.

S6: Apakah yang perlu diperiksa sebelum penghantaran atau penerimaan tapak?

J: Semak model kabel, voltan terkadar, saiz konduktor, konfigurasi teras, jenis perisai dan panjang kabel mengikut spesifikasi pembelian. Bergantung pada projek, semak keputusan ujian elektrik yang berkaitan, data rintangan konduktor, rekod tahan voltan, dokumentasi kalis api dan sijil yang diperlukan sebelum penerimaan.

Untuk sistem pengagihan kuasa lombong tetap, Kabel Kuasa Perlombongan Bertebat XLPE hendaklah dipilih mengikut beban elektrik, voltan terkadar, kaedah pemasangan dan keadaan persekitaran. Untuk aplikasi yang melibatkan pergerakan berterusan, pembinaan kabel hendaklah disemak secara berasingan untuk memadankan keperluan mekanikal peralatan.
