Kabel Kuasa Voltan Rendah Tahan Api Tembaga XLPE FR direka untuk litar voltan rendah di mana kawalan sebaran nyalaan dan bekalan kuasa berterusan di bawah keadaan kebakaran yang ditetapkan kedua-duanya diperlukan. Pembinaannya menggabungkan konduktor tembaga, penebat XLPE, pita kalis api mika, pengisi kalis api dan sarung luar pelindung untuk pengagihan kuasa kecemasan kebakaran dan pemasangan voltan rendah lain dengan keperluan prestasi kebakaran yang ditetapkan.
|
Bahagian nominal (mm²) |
Bilangan minimum wayar konduktor |
Diameter luar konduktor （mm） |
Ketebalan nominal penebat XLPE /mm |
Anggaran diameter luar penebat /mm |
Rintangan konduktor maksimum pada 20 ℃ (Ω/km) tembaga |
|
1.5 |
1 |
1.36±0.02 |
0.7 |
3.0 |
12.1 |
|
1.5（B） |
7 |
1.56±0.02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1.75±0.02 |
0.7 |
3.4 |
7.41 |
|
2.5（B） |
7 |
2.01±0.02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2.22±0.02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2.52±0.02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2.72±0.03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3.09±0.03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3.9±0.10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5.0±0.10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6.1±0.10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7.1±0.10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8.2±0.15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9.8±0.15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11.6±0.15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13.2±0.15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14.6±0.20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16.2±0.20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18.5±0.20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20.5±0.20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23.3±0.20 |
2.0 |
27.5 |
0.0470 |

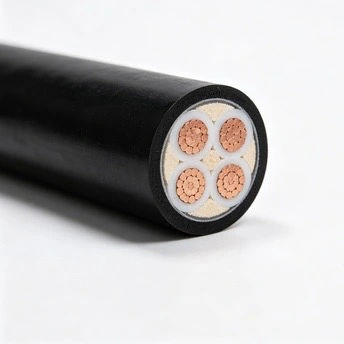

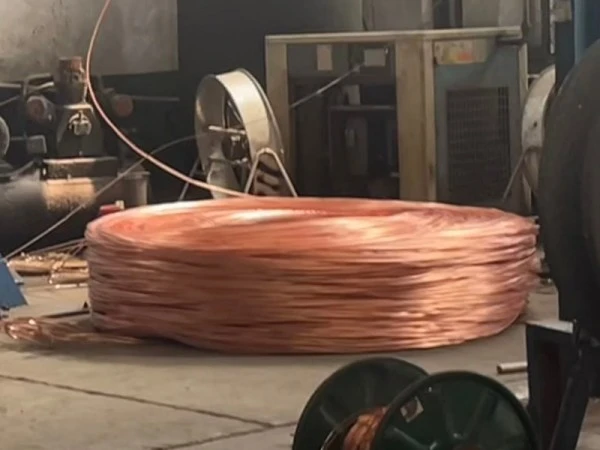

Konduktor diperbuat daripada kuprum elektrolitik dan boleh didapati dalam binaan wayar tunggal dan terkandas mengikut keratan rentas yang ditentukan. Nilai rintangan konduktor dalam jadual di atas memberikan rujukan langsung untuk pemilihan elektrik. Konduktor terkandas juga boleh memberikan fleksibiliti yang lebih besar di mana laluan kabel termasuk selekoh, dulang atau konduit.

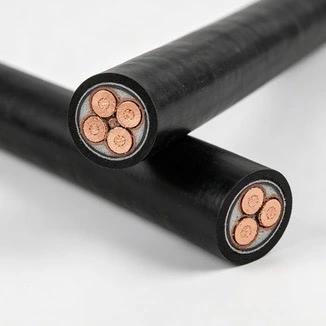

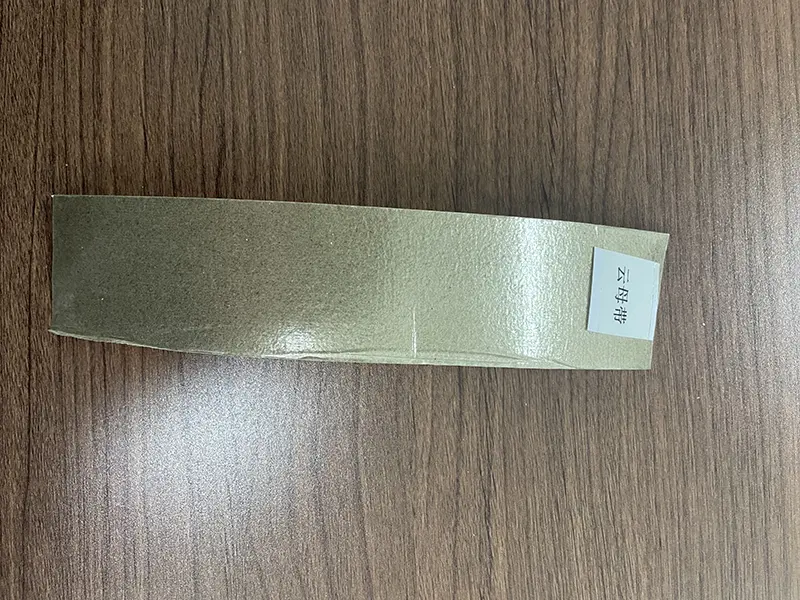

Pita mika dua lapisan digunakan di sekeliling pemasangan konduktor sebagai penghalang tahan api utama. Di bawah ujian kebakaran yang ditentukan, lapisan mika membantu melindungi konduktor dan sistem penebat daripada pendedahan haba langsung dan menyokong integriti litar untuk tempoh ujian yang diperlukan. Prestasi rintangan api hendaklah dinilai mengikut piawaian produk dan laporan ujian yang berkenaan dan bukannya mengikut suhu sahaja.
XLPE menyediakan penebat elektrik utama di sekeliling konduktor. Suhu operasi berterusan yang biasa ditentukan ialah 90 ℃, tertakluk kepada reka bentuk dan piawaian kabel yang berkenaan. Berbanding dengan penebat PVC konvensional, XLPE mempunyai keupayaan haba yang lebih tinggi dan rintangan yang baik terhadap penuaan dan banyak persekitaran kimia, yang menjadikannya sesuai untuk litar kuasa yang terdedah kepada suhu operasi yang tinggi.
Pengisi kalis api digunakan untuk menduduki ruang dalaman antara komponen kabel dan mengekalkan geometri kabel yang dimaksudkan. Peranannya juga adalah untuk mengehadkan perambatan nyalaan melalui celah dalaman apabila kabel terdedah kepada api.
Sarung luar menyediakan perlindungan mekanikal dan menyumbang kepada kawalan penyebaran api. Untuk pemasangan luar atau parit, rintangan sebenar terhadap pendedahan UV, lembapan dan keadaan tanah hendaklah diperiksa terhadap bahan sarung yang ditentukan dan keperluan projek.
Keperluan pengeluaran dan ujian yang berkenaan bergantung pada pembinaan kabel, voltan terkadar, klasifikasi prestasi kebakaran dan pasaran destinasi. Untuk projek eksport, keperluan GB, IEC atau negara destinasi yang diperlukan hendaklah disahkan sebelum pengeluaran supaya konfigurasi kabel dan dokumentasi sepadan dengan spesifikasi projek.

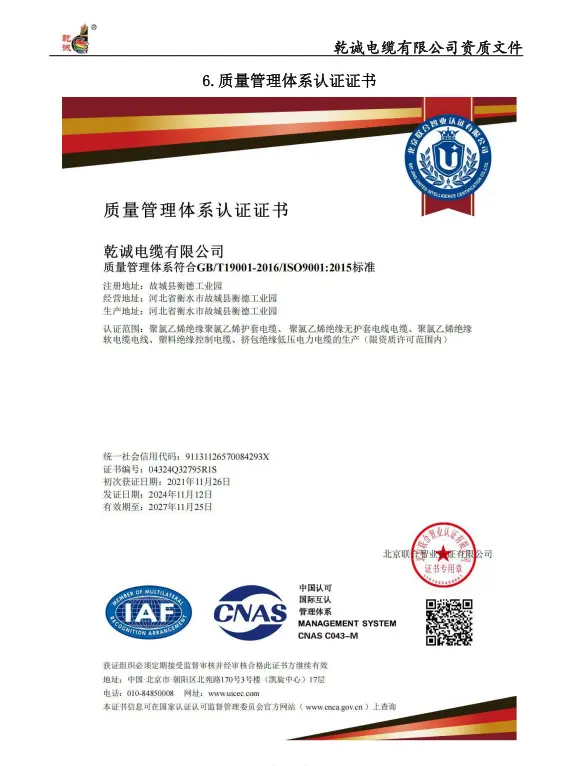

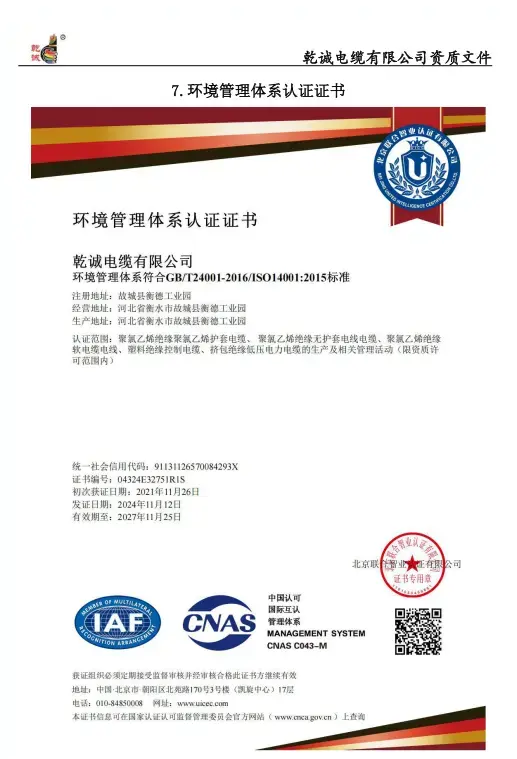

Dokumentasi kualiti yang tersedia mungkin termasuk Pengurusan Kualiti ISO 9001, Pengurusan Alam Sekitar ISO 14001 dan pensijilan Kesihatan dan Keselamatan Pekerjaan ISO 45001, bersama dengan kelayakan pengeluaran yang berkenaan dan dokumentasi ujian produk.
Untuk keperluan prestasi kebakaran, laporan ujian integriti kebakaran dan kalis api yang berkaitan boleh disediakan jika berkenaan dengan pembinaan produk yang ditentukan. Rekod pengeluaran dan pemeriksaan berkaitan kelompok juga boleh dikekalkan untuk kebolehkesanan mengikut pesanan dan keperluan kawalan kualiti.
Kabel Kuasa Voltan Rendah Tahan Api Tembaga XLPE FR menggunakan lapisan pembinaan berasingan untuk fungsi berkaitan kebakaran yang berbeza. Bahan kalis api bertujuan untuk mengehadkan perambatan nyalaan, manakala lapisan kalis api mika menyokong operasi litar berterusan semasa ujian kebakaran yang ditentukan. Ini adalah keperluan prestasi yang berbeza dan harus disahkan melalui kaedah dan laporan ujian yang sepadan.
Penebat XLPE direka untuk suhu operasi konduktor berterusan sehingga 90 ℃ di bawah spesifikasi yang berkenaan. Arus sebenar yang dibenarkan bergantung pada saiz konduktor, kaedah pemasangan, suhu ambien, kumpulan dan faktor pembetulan lain. Oleh itu pemilihan kabel hendaklah berdasarkan keadaan pemasangan yang lengkap dan bukannya suhu penebat sahaja.
Konduktor kuprum menyediakan laluan elektrik untuk penghantaran kuasa voltan rendah. Nilai rintangan maksimum yang disenaraikan dalam jadual teknikal boleh digunakan semasa memeriksa penurunan voltan, pemanasan konduktor dan reka bentuk litar. Pemeriksaan kabel siap mungkin termasuk rintangan konduktor, penebat dan ujian voltan tahan mengikut keperluan pengeluaran dan projek yang berkenaan.
Dimensi konduktor, ketebalan penebat dan ciri kabel siap boleh diperiksa semasa pengeluaran. Rekod pemeriksaan dan dokumentasi produk boleh dikaitkan dengan kumpulan pengeluaran atau gulungan kabel yang berkaitan di mana kebolehkesanan diperlukan. Ini menyediakan asas praktikal untuk pemeriksaan masuk, penerimaan projek dan penyelenggaraan kemudian.
Pilih keratan rentas konduktor mengikut arus reka bentuk, penurunan voltan yang dibenarkan, kaedah pemasangan, suhu ambien dan kumpulan kabel. Nilai dalam jadual teknikal menerangkan dimensi konduktor dan rintangan, tetapi nilai tersebut tidak boleh dianggap sebagai jadual ampacity tersendiri.
Sebelum membuat pesanan, sahkan sama ada projek itu memerlukan prestasi kalis api, tahan api untuk tempoh tertentu atau kedua-duanya. Jika penarafan integriti kebakaran diperlukan, suhu ujian yang diperlukan, tempoh, keadaan litar dan piawaian yang berkenaan hendaklah dipadankan dengan dokumentasi ujian kabel.
Untuk pembinaan di bawah suhu pemasangan minimum yang ditetapkan pengeluar, prosedur pengendalian dan pemanasan awal yang sesuai hendaklah diikuti mengikut spesifikasi produk. Suhu operasi konduktor berterusan maksimum biasanya dinyatakan sebagai 90 ℃ untuk pembinaan berpenebat XLPE ini. Sumber haba, kumpulan kabel dan keadaan ambien juga harus dipertimbangkan semasa pemasangan.
Kabel hendaklah dipasang tanpa melebihi jejari lentur minimum yang ditetapkan. Untuk nilai yang disediakan untuk produk ini, jejari lentur minimum rujukan ialah ≥10 × diameter luar kabel untuk kabel teras tunggal dan diameter luar kabel ≥15 × untuk kabel berbilang teras. Keperluan pemasangan sebenar hendaklah mengikut spesifikasi produk yang berkenaan.
1. Litar kecemasan kebakaran dalaman:Sesuai untuk aplikasi seperti pengagihan kuasa perlindungan kebakaran, litar kuasa peralatan dan pemasangan dulang kabel di mana bekalan kuasa berterusan di bawah keadaan kebakaran tertentu diperlukan.
2. Bangunan komersial dan awam:Dulang kabel, aci dan laluan pengedaran voltan rendah lain boleh dipertimbangkan apabila kabel yang dipilih memenuhi prestasi kebakaran dan keperluan elektrik projek.
3. Pemasangan luar dan parit kabel:Pemasangan boleh dipertimbangkan di mana pembinaan sarung sesuai untuk keadaan UV, kelembapan dan mekanikal yang dijangkakan.
4. Pengebumian langsung:Pengebumian terus hanya boleh digunakan apabila pembinaan kabel dan sarung ditentukan untuk keadaan tanah, kelembapan, mekanikal dan kimia di tapak pemasangan.
Sambungan perantaraan harus diminimumkan dalam litar kecemasan kebakaran. Di mana sambungan sambungan atau cawangan diperlukan, sistem penyambung harus serasi dengan penarafan elektrik kabel dan prestasi kebakaran yang diperlukan. Komponen penyambung atau penamatan tahan api harus dipilih sebagai sistem yang lengkap dan bukannya hanya bergantung pada kabel itu sendiri.
Pengenalpastian kabel harus dikekalkan pada kedua-dua hujung dan pada titik laluan yang sesuai untuk menyokong pemeriksaan dan penyelenggaraan masa hadapan. Semasa menarik dan meletakkan, elakkan daya tegangan yang berlebihan, tepi tajam dan lenturan tidak terkawal yang boleh merosakkan penebat atau lapisan kalis api.
Kabel menyepadukan lapisan kalis api dan kalis api ke dalam struktur kilang, mengurangkan keperluan untuk rawatan perlindungan kebakaran berasingan di sepanjang badan kabel. Walau bagaimanapun, penamatan, sambungan, sokongan dan penembusan melalui struktur berkadar kebakaran masih memerlukan sistem pemasangan yang serasi untuk mengekalkan ciri elektrik dan prestasi kebakaran yang diperlukan bagi pemasangan lengkap.
A: Kebimbangan prestasi kalis api mengehadkan perambatan nyalaan selepas penyalaan, manakala prestasi kalis api membimbangkan mengekalkan integriti litar tertentu di bawah keadaan kebakaran yang ditetapkan. Kabel mungkin diperlukan untuk memenuhi satu atau kedua-dua keperluan bergantung pada projek.
J: XLPE menyediakan penebat elektrik dengan suhu operasi berterusan biasa 90 ℃ untuk jenis pembinaan ini. Keupayaan haba dan rintangan penuaan menjadikannya sesuai untuk litar kuasa voltan rendah di mana suhu operasi dan keadaan perkhidmatan perlu dipertimbangkan.
A: Sahkan arus beban, keratan rentas konduktor, penurunan voltan yang dibenarkan, kaedah pemasangan, suhu ambien, kumpulan kabel, panjang laluan dan tahap prestasi kebakaran yang diperlukan. Faktor-faktor ini menentukan sama ada saiz dan pembinaan tertentu sesuai untuk projek.
J: Spesifikasi produk yang berkaitan, rekod pemeriksaan dan laporan ujian yang berkenaan boleh dibekalkan mengikut keperluan pembinaan kabel dan pesanan. Untuk projek eksport, dokumentasi standard dan pasaran destinasi yang diperlukan hendaklah disahkan sebelum pengeluaran.
J: Beri perhatian kepada suhu pemasangan, jejari lentur, ketegangan tarikan, sumber haba, kumpulan kabel dan perlindungan mekanikal. Sambungan dan penamat juga harus menggunakan komponen yang serasi dengan spesifikasi elektrik dan prestasi kebakaran yang diperlukan.
J: Ia boleh dipertimbangkan untuk aplikasi ini apabila sarung dan pembinaan kabel lengkap sesuai untuk keadaan UV, kelembapan, tanah, mekanikal dan kimia yang sebenar. Pengebumian terus tidak boleh diandaikan dari penarafan api kabel sahaja.
